| MOQ: | negotiate |
| prezzo: | negotiate |
| Imballaggio standard: | cardboard |
| Periodo di consegna: | 16 |
| Metodo di pagamento: | L/C TT D/P |
| Capacità di approvvigionamento: | 10000pcs |

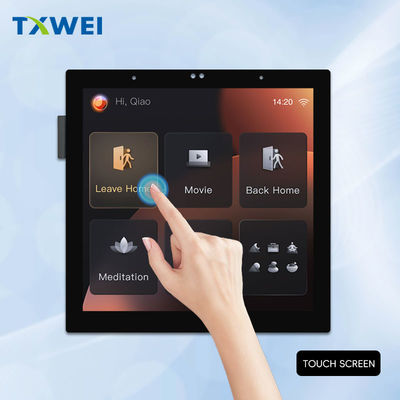

Introduzione al prodotto: Display LCD TFT touch da 4" quadrato 480x480 IPS
Questo display LCD quadrato è progettato per applicazioni che richiedono colori vivaci, immagini nitide,e un'interfaccia tattile intuitivaLa tecnologia IPS (In-Plane Switching) garantisce ampi angoli di visione e una rappresentazione dei colori coerente, rendendola ideale per applicazioni sia interne che esterne.
Il display LCD TFT Touch da 4" a 480x480 IPS si distingue come una soluzione versatile e robusta per una varietà di applicazioni.e ampia compatibilità, è la scelta perfetta per sviluppatori e ingegneri che desiderano migliorare i loro prodotti con un'interfaccia touch di alta qualità.
Per ulteriori informazioni o per effettuare un ordine, contattateci.
| Prodotto: | Display quadrato TFT da 4 pollici | Schermo tattile: | Senza contatto, (con CTP opzionale) |
|---|---|---|---|
| Risoluzione: | 480*480 | Dimensione del vetro di copertura: | Personalizzabile |
| Direzione di visione: | Tutti gli angoli di visione, IPS | Interfaccia: | MIPI |
| Numero di pin: | 31 pin | Collegamento: | ZIF |
| Luminanza superficiale: | 350 Cd/m2 (nits) Tipico | Durata di vita del LED: | 30000 ore |
Disegno LCD TFT touch da 4 pollici, quadrato 480X480 TFT IPS
Descrizione della funzione del modulo
| Numero PIN. | Il simbolo | LCMFunzionale |
| 1 | LEDK | Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 2 | LEDA | alimentazione del terminale di ingresso dell'anodo di retroilluminazione. |
| 3 | CTP-VCC 3.3V | Pannello sensoriale Powerfornitura2.8~3.3V |
| 4 | CTP-SCL 3.3V | Orologio I2C del pannello tattile |
| 5 | CTP-SDA 3.3V | Dati I2C del pannello tattile |
| 6 | CTP-RST 3.3V | Ripristino del pannello tattile |
| 7 | CTP-INT 3.3V | Uscita di interruzione del pannello tattile |
| 8 | NC | NC |
| 9 | GND | Terreno di potenza |
| 10 | RISET | Ripristina il terminale di ingresso del segnale. |
| 11 | TE | Imposta l'impulso della testa per un effetto di strappo. |
| 12 ~ 13 | VDD 3,3 V | Fornitore di alimentazione per LCD. |
| 14 | VDDIO 1,8 V | Fornitore di alimentazione per I/O. |
| 15 | GND | Terreno di potenza |
| 16~17 | NC | NC |
| 18 | GND | Terreno di potenza |
| 19 ~ 20 | NC | NC |
| 21 | GND | Terreno di potenza |
| 22 | CLKP | Polarità positiva del segnale orario differenziale a bassa tensione |
| 23 | CLKN | Polarità negativa del segnale orario differenziale a bassa tensione |
| 24 | GND | Terreno di potenza |
| 25 | MIPI_1N | Polarità negativa del segnale differenziale di bassa tensione 3 |
| 26 | MIPI_1P | Polarità positiva dei dati differenziali di bassa tensione 3 signa |
| 27 | GND | Terreno di potenza |
| 28 | MIPI_0N | Polarità negativa del segnale differenziale di bassa tensione 3 |
| 29 | MIPI_0P | Polarità positiva dei dati differenziali di bassa tensione 3 signa |
| 30 | GND | Terreno di potenza |
AbsolutoMAxiomRdi raggiungere
| Caratteristiche | Il simbolo | Un minuto. | - Max, ti prego. | Unità |
| Temperatura di funzionamento LCM | TOPR | - Venti | + 70 | °C |
| Temperatura di stoccaggio LCM | TSTG | - Trenta | + 80 | °C |
| TP Temperatura di funzionamento e umidità (20% ~ 90%RH) | TOPR | - Venti | + 70 | °C |
| TP SStemperatura e umidità di stoccaggio (20% ~ 90%RH) | TSTG | - Trenta | + 80 | °C |
| Umidità | RH | - Non lo so. | 90 | % |
TFT DCCCaratteristiche
| Caratteristiche | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità |
| Tensione di alimentazione per I/O | VDDIO | 1.65 | 1.8 | 3.3 | V. |
| Tensione di alimentazione per (DC/DC) | VDD | 2.6 | 3.3 | 3.3 | V. |
| Consumo corrente | Io...DD | - Non lo so. | - Non lo so. | - Non lo so. | mA |
| Io...DD-SLEEP | - Non lo so. | - Non lo so. | - Non lo so. | UA |
Caratteristiche dell'unità di retroilluminazione
Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 8 LED bianchi.
sono riportate nelle tabelle seguenti.
| Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità | Altre note |
| Voltaggio in avanti | V.F | 11.2 | 12.8 | V. | - Non lo so. | |
| Corrente in avanti | Io...F | - Non lo so. | 40 | - Non lo so. | mA | - Non lo so. |
| Luminance ((Con LCD + CTP) | Lv | - Non lo so. | 350 | - Non lo so. | cd/m2 | - Non lo so. |
| Tempo di vita del LED | N/A | - Non lo so. | 30,000 | - Non lo so. | Ora | Nota 1 |
Nota:
RElemento di prova di affidabilità
| - No, no, no, no. | Articolo di prova | Condizione di prova | Altre note |
| 1 | Immagazzinamento ad alta temperatura | +80°C / 96H |
1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
|
| 2 | Disponibilità a bassa temperatura | -30°C / 96H | |
| 3 | Alta velocità, in funzione | +70°C / 96H | |
| 4 | Temperature basse. | -20°C / 96H | |
| 5 | Immagazzinamento ad alta temperatura/umidità | 50°C x 90%RH /96H | |
| 6 | Shock termico e di freddo | Stato statico, -20°C ((30 min) ~60°C (30 min),50 cicli |
4 pollici touch TFT LCD, quadrato 480X480 TFT IPS LCD Immagine reale del prodotto
Parola chiave di ricerca: tft 4, tft 4", 4" tft lcd, 4" inch tft lcd, tft lcd 4", 4" tft display, 4" tft display, 4" tft display, tft display 4, tft display 4", 4" tft screen, 4" tft screen,schermo TFT da 4 pollici, schermo TFT 4, schermo TFT 4 pollici, schermo TFT 4", schermo TFT 4 pollici, schermo TFT LCD 4 pollici, schermo TFT 4 pollici, schermo TFT 4 pollici, schermo TFT 4 pollici, schermo TFT 4 pollici, schermo TFT 4 pollici,480*480schermo, schermo 480x480
