1.3 pollici LCD smart display screen indossabile quadrato IPS TFT LCD display panel

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

1.3 pollici LCD smart display screen indossabile quadrato IPS TFT LCD display panel

MOQ:	Negoziare
prezzo:	negotiate
Imballaggio standard:	Cartone
Periodo di consegna:	16
Metodo di pagamento:	L/C TT
Capacità di approvvigionamento:	10000 pezzi

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Guangdong, Cina

Marca

TXWEI

Certificazione

CE ROHS FCC

Numero di modello

TXW130023B1

temperatura di funzionamento:

-20+70

Disposizione dei pixel:

Striscia RGB

Dimensione:

Temperatura di funzionamento:

26.2*29.22*1.46

Elemento di azionamento:

Matrice attiva TFT

Interfaccia LCM:

Interfaccia MCU 8 BIT

Lumens di grado:

450cd/m²

Evidenziare:

1.3 pollici LCD quadrato

Lcd quadrato a colori 450 cd/m2

Pannello di visualizzazione LCD TFT Full Circle

Descrizione del prodotto

1.3 pollici quadrati240x240Display LCD TFT a coloriconMCUInterfaccia

1Modulo LCD TFT da 0,3 pollici, 450 cd/m2 IPS 65K Full Color 3.2V con driver IC ST7789V

MCU a chip seriale è un chip multifunzionale in grado di convertire i segnali di interfaccia MCU in segnali seriali per collegare dispositivi esterni e raggiungere la comunicazione con loro.MCU a chip seriale ha i vantaggi della velocità di trasmissione veloce, basso consumo energetico e facilità d'uso, e può essere utilizzato in scenari di applicazione come hardware per computer, elettrodomestici e controllo industriale.

Questo modulo di display LCD TFT da 1,3 pollici è uno schermo a 12 pin con connettore seriale MCU.Pertanto,, ogni nodo è relativamente indipendente e può essere controllato continuamente, il che non solo migliora la velocità di risposta del display, ma consente anche un controllo preciso.La dimensione del punto di visualizzazione è 240 * 240, con due modalità di visualizzazione: visualizzazione orizzontale e visualizzazione verticale. La direzione del display può essere regolata. La tensione di lavoro di questo modulo è di 3.2V; Il driver dell'IC è ST7789,e la dimensione dell' area espositiva è 23.4 * 23,4 mm; dimensioni del modulo TFT 26,2 * 29,22 * 1,46 mm.

Caratteristiche

Articolo	Contenuto
Numero della parte	TXW130023B1
Dimensione LCD	1.3 pollici (diagonalmente)
Modalità di visualizzazione	Normalmente nero
Risoluzione	240 ((H) RGB x 240 ((V)
Punto di puntatura	00,0975 (H) x 0,0975 ((V) mm
Area attiva	23.4 ((H) x 23,4 (V) mm
Dimensione del modulo	26.229.221.46mm
Disegno di colore	RGB Striscia verticale
Interfaccia	Interfaccia MCU 8 BIT
Dispositivo IC	ST7789
Luminanza	450cd/m2
Direzione di visione	Vista completa, IPS
LED di retroilluminazione	2 LED bianchi
Temperature operative.	-20°C ~ + 70°C
Temperatura di stoccaggio.	-30°C~+ 80°C
Conteggio di pin n	12 pin

Disegno di contorno

1.3 pollici LCD smart display screen indossabile quadrato IPS TFT LCD display panel 0

1.3 pollici LCD smart display screen indossabile quadrato IPS TFT LCD display panel 1

TFTCaratteristiche della corrente continua

Caratteristiche	Il simbolo	Un minuto.	Tipo.	- Max, ti prego.	Unità	Nota
Tensione di alimentazione per (DC/DC)	VDD	2.5	2.8	3.3	V.
Porta TFT ON tensione	VGH	12	- Non lo so.	18	V.	1,2
TFT Gate OFF Voltage	VGL	- 10	- Non lo so.	-7	V.	1,2
TFT tensione comune	Vcom	- Due.	- Non lo so.	5	V.	*3

Caratteristiche dell'unità di retroilluminazione

Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 2 LED bianchi.

illustrato nelle tabelle seguenti.

Caratteristiche	Il simbolo	Un minuto.	Tipo	- Max, ti prego.	Unità	Altre note
Voltaggio in avanti	V.F	5.6	- Non lo so.	6.4	V.	- Non lo so.
Corrente in avanti	Io...F	- Non lo so.	40	- Non lo so.	mA	- Non lo so.
Luminanza (con LCD)	Lv	- Non lo so.	700	- Non lo so.	cd/m2	- Non lo so.
Tempo di vita del LED	N/A	- Non lo so.	30,000	- Non lo so.	Ora	Nota 1

Nota:

(1) La durata di vita del LED è definita come la diminuzione della luminosità del modulo al 50% della luminosità originale al

Io...L= 20mA/LED. Il tempo di vita del LED potrebbe essere ridotto se siLè superiore a 25 mA/LED.

Descrizione della funzione del modulo

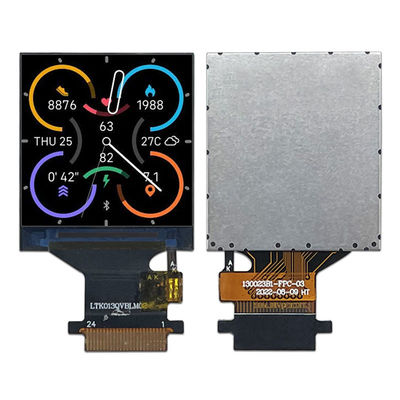

Immagine del prodotto

Controllo dell'affidabilità

- No, no, no, no.	Articolo di prova	Condizione di prova	Altre note
1	Immagazzinamento ad alta temperatura	+70°C / 96H	1Il test funzionale e' OK. Segmento mancante, corto, segmento poco chiaro Non visualizzato, visualizzato in modo anormale e liquidi di cristallo Non è permesso. 2Non basso. bolle di temperatura, sigillo finale Sgomberata e caduta, incastra l'arcobaleno.
2	Disponibilità a bassa temperatura	-30°C / 96H
3	Alta velocità, in funzione	+60°C / 96H
4	Temperature basse.	-20°C / 96H
5	Temperatura elevata /Rimessa di umidità	50°C x 90%RH / 96H
6	Shock termico e di freddo	Stato statico,- Trenta°C(30 minuti)~ 60°C (30 minuti),50 cicli

Strutture e certificazioni

1.3 pollici LCD smart display screen indossabile quadrato IPS TFT LCD display panel 7

In conclusione, il display TFT quadrato, noto anche come display LCD quadrato, è un prodotto versatile e ad alte prestazioni adatto a varie applicazioni e scenari.caratteristiche avanzate, e le prestazioni di prim'ordine lo rendono una scelta popolare per le imprese e gli individui che cercano un display di prim'ordine.Scegli il display TFT quadrato di TXWEI e sperimenta il futuro della tecnologia di visualizzazione.
