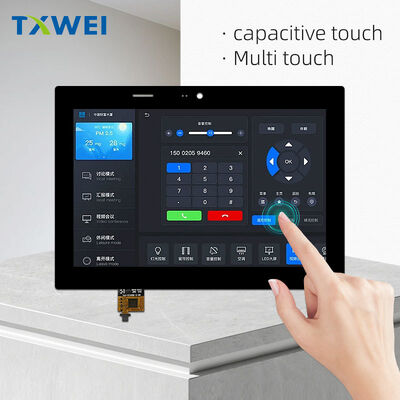

Schermo LCD touchscreen capacitivo da 8 pollici con interfaccia MIPI 1200 * 1920 modulo display per il controllo delle luci delle piante di sicurezza

MOQ: 1
prezzo: Negoziabile
Periodo di consegna: 7-16 giorni
Metodo di pagamento: L/C,D/A,D/P,T/T
Capacità di approvvigionamento: 10000 pezzi
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Luogo di origine
SHENZHEN
Marca
TXWEI
Certificazione
CE FCC ROHS
Numero di modello
TXW800042B0-YLT
Documento
TXW800042B0-YLT_SPEC.pdf
Numero di pixel:
1200*1920
Direzione di visualizzazione:
IPS
Visualizza interfaccia:
MIPI 4 corsia
Luminosità:
500 nit
Zona attiva:
107.64 per 172.22
Dimensione del contorno:
137,61*197,06*4,5 mm
Temperatura operativa:
-10+60°C
Temperatura di conservazione:
-20+70 ℃
Numero di pin:
31pin
Tecnologia touch:
G+g
Interfaccia tattile:
IIC
Toccare IC:
GT1151QM
Evidenziare:

Schermo LCD touchscreen capacitivo da 8 pollici

,

Modulo display di sicurezza con interfaccia MIPI

,

Display TFT LCD per il controllo delle luci delle piante

Descrizione del prodotto

TXW800042B0-YLT

8.0" WQXGA+ TFT LCD con CTP integrato

1200 × 1920 · MIPI a 4 corsie · 500cd/m2 · 2.80mm LCM · G+G Capacitive Touch · Visualizzazione in tutte le direzioniFilosofia del prodotto
Il TXW800042B0-YLT rappresenta un ripensamento fondamentale di ciò che può essere un modulo di visualizzazione.e illuminazione progettati come un'unica entità coerente.
Questo modulo affronta una specifica tensione di progettazione nell'elettronica portatile moderna: il conflitto tra l'aumento della densità di pixel e la diminuzione dello spessore fisico.85 mm in totale con integrazione touch, raggiunge un fattore di forma che sarebbe stato impraticabile cinque anni fa, fornendo 2,3 milioni di pixel indirizzabili individualmente su una diagonale di 8,0 pollici orientata al ritratto.

Architettura di visualizzazione

Matrice di pixel

La matrice attiva utilizza 1200 colonne e 1920 file di transistor a pellicola sottile, ognuno dei quali controlla una triade di subpixel a striscia verticale RGB.0897mm vertical pitch yields a pixel density sufficient for typographic refinement at typical handheld viewing distances — approximately 40 to 60 centimeters — without the computational and power penalties of 4K-class resolutions.
L'area attiva di 107,64 mm × 172,22 mm occupa un rapporto di aspetto di 10:16.una decisione che rifletta l'implementazione prevista del modulo in applicazioni document-centric, interfacce di scorrimento e strumentazione in modalità ritratto in cui l'altezza trasmette una gerarchia di informazioni.

Modalità ottica

Normalmente il funzionamento trasmissivo nero offre due vantaggi distinti.superficie assorbente luce ️ un filtro a densità neutrale ️ che riduce il consumo di energia percepito durante lo stato di inattività e migliora il contrasto sotto l'illuminazione ambientaleIn secondo luogo, la rotazione ottica voltage-dipendente dello strato di cristallo liquido produce una risposta gamma che si allinea più strettamente con la percezione luminante umana rispetto alle alternative normalmente bianche.in particolare nella regione critica dell'ombra sotto il 20% del disco digitale.

Caratteristiche visive

La tecnologia di visualizzazione O'Clock elimina l'asimmetria direzionale che limita i disegni TFT convenzionali.e il secondo polarizzatore è progettato in modo tale che il cono di contrasto accettabile si estenda uniformemente su 360 gradi di azimutCiò si ottiene attraverso una distribuzione angolare controllata e un allineamento dei cristalli liquidi a doppio o più domini, piuttosto che con una semplice impilazione di pellicole di compensazione.
Il risultato pratico: un dispositivo montato in un ambiente di visualizzazione condivisoo portatile per giochi presenta colore e contrasto identici indipendentemente dalla posizione dell'osservatoreNessuna inversione di colore, nessun spostamento gamma, nessun collasso di luminosità ad angoli obliqui.

Integrazione tattile

Progettazione strutturale

Il pannello touch capacitivo utilizza un'architettura G + G (Glass + Glass): un obiettivo di copertura in vetro Panda da 1,1 mm, uno strato di legame ottico SCA da 0,20 mm, uno strato di legame ottico SCA da 0,3 mm, uno strato di legame ottico SCA da 0,20 mm, uno strato di legame ottico SCA da 0,3 mm e uno strato di legame ottico SCA da 0,3 mm.vetro sensore da 55 mm con elettrodi a reticolazione ITO o metallo, e un secondo strato SCA di 0,20 mm laminato sulla superficie del display.
Questa costruzione dà la priorità alla durata e alla chiarezza ottica rispetto alla sottilità assoluta.pressione dello stiloGli strati SCA (Solid Clear Adhesive) eliminano gli spazi di aria che causano riflessi di Fresnel e errore di parallasse nelle alternative con guarnizioni.

Caratteristiche del sensore

Il controller GT1151QM supporta il monitoraggio simultaneo a cinque punti con modalità di funzionamento con guanto e mani bagnate.il personale medico utilizza dispositivi con guanti in lattice o nitrile■ gli operatori industriali lavorano con le mani umide o contaminate; gli utenti all'aperto incontrano pioggia e condensa.
Il controller comunica tramite I2C a livelli logici di 1,8 V, con una potenza analogica separata di 2,8 V. La segnalazione basata sull'interruzione (CTP_INT pin) elimina il sovraccarico di sondaggio sul processore host,ridurre il consumo di energia del sistema e migliorare la latenza tattile. Una linea di reset dedicata (CTP_RST) consente il recupero del controller senza riavvio completo del sistema.

Integrazione ottica

Il pannello touch include una regione di filtro IR nera semitransparente con caratteristiche spettrali specifiche: 5 ∼ 15% di trasmissione a 550 nm di lunghezza d'onda visibile, > 80% di trasmissione a 850 nm di infrarossi. This enables proximity sensing or ambient light detection behind the cover glass without compromising display aesthetics — the sensor area appears as uniform black to the user while remaining transparent to IR emitters and detectors.

Progettazione dell'interfaccia

Implementazione della MIPI DSI

L'interfaccia MIPI DSI a 4 corsie rappresenta una deliberata deviazione dagli standard RGB paralleli e LVDS legacy.Ogni corsia di dati funziona come una coppia completamente differenziale da D0P/D0N a D3P/D3N con una coppia di orologi dedicata CLKP/CLKNQuesta architettura fornisce un rigetto del rumore intrinseco in modalità comune, consentendo un funzionamento affidabile in ambienti ostili dal punto di vista elettromagnetico: vicino ai ricevitori cellulari, all'intercettazione delle sorgenti di alimentazione,e motori motori.
Il protocollo seriale riduce il numero di pin a 31 totali, compreso l'alimentazione, la terra e la retroilluminazione, rispetto a 40+ per le alternative parallele.un percorso PCB più semplicePer i dispositivi portatili in cui ogni milligrammo e ogni millimetro cubo comporta costi di progettazione, questi risparmi non sono banali.

Organizzazione dei pin

Il FPC a 31 pin raggruppa segnali funzionalmente correlati con ritorni alternati a terra:
  • Pini 1·3: LEDA (anodo di retroilluminazione, triplo ridondante)
  • Pini 5·8: LEDK (cathodo di retroilluminazione, ritorno quadruplo)
  • Pins 11 12: D2P/D2N (faiola di dati MIPI 2)
  • Pini 14 ̇15: D1P/D1N (faiola 1 dei dati MIPI)
  • Pins 17 18: CLKP/CLKN (orologio MIPI)
  • Pins 20 21: D0P/D0N (faiola 0 dei dati MIPI)
  • Pins 23 24: D3P/D3N (faiola di dati MIPI 3)
I pin di terra a 9, 10, 13, 16, 19, 22, 25, 28 forniscono percorsi di ritorno e schermatura tra coppie di differenziali ad alta velocità.26) posizioni di riserva per l'ampliamento futuro dell'interfaccia o l'accesso di prova.

Architettura di potenza

Righe di tensione

Il modulo richiede tre diversi settori di approvvigionamento:
IOVCC (1,65V 3.3V):L'alimentazione logica I/O con ampia compatibilità. Il minimo di 1,65V consente l'interfaccia diretta con i moderni SoC a bassa tensione; il massimo di 3,3V accoglie le famiglie logiche 3.3V legacy senza traduzione di livello.
VDD (2.8V 3.3V):L'ingresso del convertitore DC/DC del nucleo. La pompa di carica interna genera tutte le tensioni specifiche per TFT da questo singolo binario VGH (~ 18V, gate ON), VGL (~-8V, gate OFF), VSP/VSN (referenza analogica),e VCOM (elettrodo comune).
CTP_VDD (2.8V):Azionamento analogico con touch controller dedicato, isolato dalla potenza del display per impedire di passare l'accoppiamento del rumore in canali di rilevamento capacitivi.

Requisiti di sequenziamento

Il circuito integrato del driver HX8279D applica una rigorosa sequenza di accensione per evitare il blocco e garantire un'inizializzazione affidabile:
  1. VDD raggiunge la soglia operativa
  2. RESETB asserisce basso per durata minima specificata
  3. VGL genera prima di VGH (la protezione con diodo Schottky tra VGL e GND impedisce l'attivazione del SCR parassita quando VDD e VSP vengono avviati simultaneamente)
  4. Rampe VGH dopo la stabilizzazione VGL
  5. Interfaccia MIPI entra in modalità ad alta velocità, ricevendo codici di inizializzazione
  6. GOA MUX e registri di cronometraggio scritti entro 50 ms dal rilascio del reset
  7. Display output abilita, presentando il primo fotogramma con gamma predefinito di fabbrica
La sequenza di spegnimento inverte questo ordine, con l'affermazione STBYB che innesca lo spegnimento controllato.ridurre la complessità della gestione esterna dell'energia.

Sistema di illuminazione

Array LED

Ventisette LED bianchi in configurazione di illuminazione di bordo forniscono una retroilluminazione uniforme nell'area attiva di 107,64 mm × 172,22 mm.6V di tensione in avanti con corrente tipica di 225mA, che produce una luminosità di 500 cd/m2 attraverso il display e il touch stack.
L'approccio dell'illuminazione di bordo con LED posizionati lungo uno o più bordi del pannello, con la luce guidata da una cavità riflettente ed estrattiva attraverso un film diffusore raggiunge il 2.Spessore LCM di 80 mm che la retroilluminazione diretta non puòIl compromesso è la luminosità assoluta: 500 cd/m2 sono sufficienti per l'uso interno ed esterno moderato, ma richiedono un miglioramento per la leggibilità diretta della luce solare.

Caratteristiche della vita

La durata del LED è specificata a 30.000 ore al 50% della luminosità iniziale, misurata a 32 mA per LED.Questa metrica riflette il degrado del mondo reale piuttosto che un fallimento catastrofico, che fornisce un'indicazione visibile della fine della vita piuttosto che di un'improvvisa oscurità.
La specifica avverte esplicitamente che la corrente di funzionamento superiore a 37mA per LED accelera il degrado.attuare una corretta regolamentazione corrente, un adeguato assorbimento del calore e, forse più importante, controlli di luminosità regolabili dall'utente che si basano su livelli moderati piuttosto che su potenze massime.

Qualificazione ambientale

Sette prove di qualificazione convalidano la resilienza ambientale:
Immagazzinamento ad alta temperatura (+70°C, 96 ore):Convalida la stabilità del materiale e l'integrità della tenuta sotto stress termico senza funzionamento elettrico.o degrado del display.
Immagazzinamento a bassa temperatura (-20°C, 96 ore):Garantisce la capacità di avvio a freddo e la flessibilità del materiale.questo modulo mantiene la prontezza operativa.
Funzionamento ad alta temperatura (+60°C, 96 ore):Il display deve mantenere tutti i parametri funzionali senza scarico termico, cambiamento di colore o degrado prematuro del LED.Le perdite di cristalli liquidi sotto tensione termica di esercizio costituiscono un guasto automatico.
Funzionamento a bassa temperatura (-10°C, 96 ore):Verifica le prestazioni in tempo reale in ambienti freddi: sono severamente vietate le bolle a bassa temperatura causate dalla contrazione termica differenziale tra i substrati di vetro e il riempimento di cristalli liquidi.L'effetto di scioglimento del sigillo finale e l'effetto arcobaleno del telaio sono altrettanto vietati..
Immagazzinamento ad alta temperatura/umidità (50°C, 90%RH, 96 ore):Il modulo deve mantenere l'integrità del sigillo e l'isolamento elettrico in ambienti tropicali o in magazzini non controllati.
Cicli di scossa termica (10 cicli, da -10°C a +60°C, durata di 30 minuti):Espone i disallineamenti del coefficiente di espansione termica tra vetro, metallo, polimero e materiali adesivi.

Integrazione meccanica

Dimensioni del modulo

Il LCM misura 114,60 mm × 184,10 mm × 2,80 mm. Con l'integrazione del touch, lo spessore totale aumenta a 4,85 mm ± 0,2 mm. Il pannello touch sovrappone l'area attiva dello schermo di circa 0.4 mm per lato ¥ 108.44 mm × 173.02 mm area visibile rispetto a 107.64 mm × 172.22 mm area attiva del display

Caratteristiche del vetro di copertura

L'obiettivo di copertura in vetro Panda da 1,1 mm include:
  • Rivestimento AF (Anti-Fingerprint): trattamento superficiale oleofobo che riduce la visibilità delle macchie e la frequenza di pulizia
  • Confine stampata in nero: nasconde linee adesive, tracce di sensori e discontinuità di bordo dalla vista dell'utente
  • Regione IR semi-trasparente: come descritto nella sezione sull'integrazione tattile
  • Film protettivo: applicato durante la fabbricazione, rimosso dall'integratore prima del montaggio finale

Progettazione FPC

Il display FPC esce dal bordo inferiore con un passo di 0,50 mm, 31 posizioni, compatibile con il connettore FH26-31S-0.3SHW(10) o equivalente.L'interfaccia I2C è dotata di 8 posizioni per l'uscita separata dal FPC.Entrambe le FPC includono una pellicola di schermatura elettromagnetica su entrambe le superfici per impedire che i segnali MIPI ad alta velocità si accoppiino in canali di rilevamento tattile capacitivi.
Una piastra di rinforzo in acciaio (0,2 mm di spessore) fornisce supporto meccanico e messa a terra elettrica nella regione del connettore.Il CTP FPC include un'apposita scheda di estrazione per la rimozione del film protettivo, un piccolo dettaglio che previene residui di adesivo e contaminazione durante l'assemblaggio.

Applicazioni

Strumentazione medica

La profondità di colore di 16,7M, la calibrazione gamma stabile da OTP e il tocco compatibile con il guanto soddisfano i requisiti per i monitor dei pazienti, gli ultrasuoni portatili e gli strumenti diagnostici portatili.L' orientamento del ritratto si adatta ai segni vitali e alla revisione longitudinale dei dati del paziente.

Interfaccia uomo-macchina industriale

Il funzionamento a temperatura ampia (da -10°C a +60°C), una robusta immunità EMI tramite segnalazione differenziale MIPI e la durezza superficiale 7H affrontano le realtà di fabbrica.Il display mantiene la leggibilità attraverso il vetro di copertura protettivo in condizioni di alta luminosità ambientale.

Giochi e divertimenti portatili

L'elevata densità di pixel e il rapido tempo di risposta creano esperienze coinvolgenti.Visualizzazione in tutte le direzioni supporta scenari multiplayer con dispositivi condivisi.

Interni per automobili

L'orientamento ritratto si adatta ai display di informazioni della console centrale e all'intrattenimento sul sedile posteriore.La compatibilità MIPI semplifica l'integrazione con i moderni processori di infotainment automobilistici.
