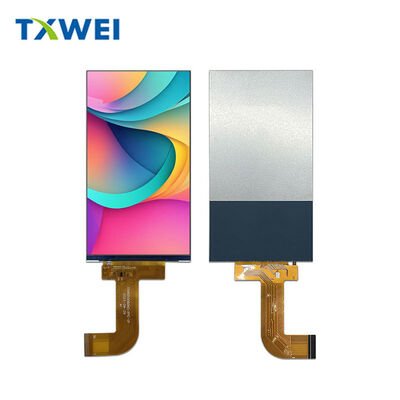

Display LCD MIPI IPS da 5,5 pollici con visualizzazione completa 720*1280

MOQ: Negoziare
prezzo: negotiate
Imballaggio standard: Cartone
Periodo di consegna: 16
Metodo di pagamento: L/C TT
Capacità di approvvigionamento: 10000 pezzi
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Luogo di origine
Guangdong, Cina
Marca
TXWEI
Certificazione
CE ROHS FCC
Numero di modello
TXW550060N0
Documento
TXW550060N0 _SPEC.pdf
Interfaccia LCM:
Interfaccia MIPI
Conteggio dei pin:
30PIN
Voltaggio della retroilluminazione:
18V
temperatura di conservazione:
-30+80°C
Lumens di grado:
1000 cd/m²
Numero di pixel:
720*1280
Elemento di azionamento:
Matrice attiva TFT
PASSO DEL PIXEL (W*H):
0.00945 ((H) *0.0945 ((V)
Evidenziare:

Display LCD MIPI IPS da 5

,

5 pollici

,

Modulo di visualizzazione LCD TFT 720X1280

Descrizione del prodotto

TXW550060N0

5.5" Modulo di visualizzazione IPS industriale

Ottica di precisione, resistenza industriale, integrazione pulita.

Prestazioni visive

720 × RGB × 1280risoluzione nativa.294 PPIOgni elemento è rappresentato con una definizione nitida, dal testo fine alle forme d'onda complesse.
Tecnologia IPSconsegnalibertà dell'angolo di visione completoNessuna inversione di colore in angolazione obliqua, nessun degrado del contrasto visto da sotto o da lato.Il pannello ha prestazioni identiche sia montato orizzontalmente in uno strumento desktop o verticalmente in uno scanner portatile.
16.7 milioni di coloriselezionabile tramite calibrazione software, gradienti lisci, toni della pelle accurati nelle immagini mediche, codifica dei colori precisa nelle applicazioni industriali HMI.
Area attiva:680,04 mm × 120,96 mm
Geometria dei pixel:Striscia RGB, di 0,0945 mm × 0,0945 mm di passo
Modalità di visualizzazione:Normalmente nero ️ nero intenso, alto contrasto

Resistenza ambientale

Gli schermi industriali non vivono in uffici climatizzati, questo è costruito per la realtà.
Temperatura di funzionamento:-20°C a +60°C
Pavimenti di stoccaggio a freddo nei centri logistici, cruscotti dei veicoli nel caldo del deserto, il modulo mantiene le specifiche ottiche ed elettriche per tutto il percorso.
Temperatura di conservazione:-30°C a +80°C
Trasporto attraverso climi estremi, sopravvivenza senza energia senza delaminazione, degrado del sigillo o danni ai cristalli liquidi.
Tolleranza all'umiditàFino al 90% RH
Installazioni costiere, impianti di trasformazione alimentare, banchi di attrezzature pulite al vapore, elettronica interna protetta.

Interfaccia del segnale: MIPI DSI

I moderni sistemi embedded richiedono velocità e semplicità.MIPI DSI a 4 corsieL'interfaccia fornisce entrambe.
Le coppie di dati differenziali:D0N/D0P attraverso D3N/D3P ️ quattro corsie indipendenti ad alta velocità per la trasmissione rapida dei dati pixel
Orologio differenziale:CLKN/CLKP ?? riferimento dedicato al tempo
Segnali di controllo:RST (hardware reset, active low), TE (tearing effect frame sync), LCD_ID (identificazione del modulo)
Strato di alimentazione:
VDD_3.3V per il nucleo logico
¢ IOV_1.8V per I/O di interfaccia
¢ aerei GND per percorsi di ritorno puliti
30 pin in totale. connettore FPC compatto. layout PCB semplice. interferenze elettromagnetiche ridotte rispetto alle alternative RGB parallele. lunghezze di traccia più brevi. requisiti di schermatura più semplici.

Sistema di illuminazione

Ilretroilluminazione a LED illuminata da bordousi15 emettitori bianchiin configurazione elettrica in serie.
Caratteristiche elettriche:
Voltaggio in avanti: da 16,8 a 18,6 V
Corrente tipica: 100mA
Input di potenza: LEDA (anodo) × 4 pin, LEDK (catodo) × 4 pin
Impostazione ottica:
Luminanza tipica: 1050 cd/m2 con stack LCD
Uniformità: coerente su tutta l'area attiva, senza sfumature dei bordi o precipitazioni negli angoli
Lunga vita:
️20,000 ore di durata nominalea 50% di luminosità iniziale (a 20mA per LED)
¢ anni di funzionamento continuo in applicazioni industriali sempre attive
- riduzione dei cicli di manutenzione, riduzione dei costi totali di proprietà.

Progettazione meccanica

Involucro del modulo:70.34 mm × 128,10 mm × 1,62 mm
Il1spessore di.62 mminclude tutti gli strati ottici, il driver IC e l'assemblaggio di retroilluminazione. Nessuna scheda di driver esterna. Nessun modulo inverter separato. Tutto integrato in una singola sottile pila.
Coda FPCsi estende dal bordo del display per una flessibile integrazione meccanica, percorre le cerniere, si piega attorno ai componenti interni, si inserisce attraverso aperture strette del telaio,La progettazione meccanica si adatta ai vincoli del progetto industriale, non al contrario..
Considerazioni di montaggio:
- zone di confine non attive per la ritenzione dell'adesivo o della lunetta
Perimetro compatibile con sigillazione per gli involucri con rating IP
Posti di connessione a terra per la conformità all'IME

Architettura del driver: ILI9881C

IlILI9881Cil driver a singolo chip integra tutte le funzioni di controllo del display.
Guida della fonte:720 canali 1 per colonna di sottopixel RGB
Guida del cancello:1280 canali 1 per linea di scansione orizzontale
Convertitore CC-CC:Generazione on-chip di AVDD, AVEE e altre tensioni di bias interne da un singolo ingresso di 3,3 V
Correzione gamma:programmabile a 64 passaggi per canale di colore
Gestione dell'energia:Modalità di riposo, standby profondo e stati attivi con transizioni di veglia sub-millisecondi
Memoria di configurazione:La EEPROM interna mantiene la calibrazione di fabbrica, le impostazioni VCOM e le impostazioni predefinite di accensione.

Tempismo e controllo

Sequenza di ripristino:
Larghezza minima dell'impulso: 10 microsecondi
¢ Tempo di cancellazione del reset: 5 millisecondi (sviluppo standard), 120 millisecondi (ricarico completo del registro da EEPROM)
¢ ritardo obbligatorio di 5 millisecondi prima del primo comando dopo il rilascio del reset
Sequenza di potenza:
VDDI (tensione di ingresso/uscita) stabile prima di VCI (core analogo)
¢ entrambe le rotaie stabili prima dell'asserzione del RESX
¢ stato LP-11 sulle corsie MIPI durante l'accensione
️ > 1 millisecondo di ritardo prima dell'entrata in modalità MIPI ad alta velocità
Potenza di effetto di strappo:
Il pin TE fornisce la sincronizzazione dei confini del fotogramma
Eliminare la rottura visiva negli scenari di aggiornamento parziale
Essenziale per le applicazioni del mirino della fotocamera e dell'oscilloscopio in tempo reale

Verifica dell'affidabilità

Ogni lotto di produzione è sottoposto a screening per le condizioni ambientali.
Immagazzinamento ad alta temperatura:96 ore a +80°C
Conservazione a bassa temperatura:96 ore a -30 °C
Funzionamento ad alta temperatura:96 ore a +60°C con alimentazione per esercizi di guida IC, retroilluminazione e interconnessione elettrica sotto carico termico
Funzionamento a bassa temperatura:96 ore a -20°C azionato verifica la fluidità dei cristalli liquidi e il tempo di risposta a viscosità estreme
Immagazzinamento di umidità:96 ore a 60°C / 90% di umidità relativa test di resistenza all'umidità e resistenza alla corrosione
Ciclo di scossa termica:10 cicli completi, da -30°C a +80°C, 30 minuti di permanenza
Criteri di accettazione:
¢ zero guasti funzionali
- Nessun segmento mancante, pixel scorciati o anomalie di visualizzazione
Non c' è perdita di cristalli liquidi
Non si formano bolle a bassa temperatura

Compliance e materiali

Compatibile con la direttiva RoHS¢ tutti i materiali e le lavorazioni privi di piombo
Opzioni prive di alogeneDisponibile su richiesta
Comunicazione delle sostanze REACHfornito per la documentazione normativa
Relazione sui minerali in conflittosostenuto per la trasparenza della catena di approvvigionamento

Sostegno all'integrazione

Disponibilità dei campioni:I campioni di ingegneria vengono in genere spediti entro 5 giorni lavorativi
Kit di valutazione:Pannello di guida opzionale con ponte HDMI-MIPI per la prototipazione rapida
Campioni meccanici:Unità non funzionali per il controllo dell'idoneità e lo sviluppo di apparecchiature
Documentazione tecnica:Fogli di dati completi, esempi di codici di inizializzazione, rapporti di misurazione ottica
Supporto all'ingegneria applicativa:Accesso diretto a specialisti per l'ottimizzazione del tempo, curve gamma personalizzate e consulenza di integrazione meccanica.
