Schermo display TFT originale nuovo di zecca da 5,5 pollici 720×1280 schermo verticale ad alta definizione schermo LCD a 25 pin interfaccia MIPI

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

Schermo display TFT originale nuovo di zecca da 5,5 pollici 720×1280 schermo verticale ad alta definizione schermo LCD a 25 pin interfaccia MIPI

MOQ:	Negoziare
prezzo:	negotiate
Imballaggio standard:	Cartone
Periodo di consegna:	16
Metodo di pagamento:	L/C TT
Capacità di approvvigionamento:	10000 pezzi

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Guangdong, Cina

Marca

TXWEI

Certificazione

CE ROHS FCC

Numero di modello

TXW550058N0

Documento

Zona attiva:

68,04 (H) * 120,96 (V)

Temperatura operativa:

-20+70

Tipo LCD:

Normalmente nero

Elemento di azionamento:

Matrice attiva TFT

Numero di pixel:

720*3RGB ((H) X1280 ((V)

PASSO DEL PIXEL (W*H):

0.00945 ((H) *0.0945 ((V)

Lumens di grado:

300cd/m²

Disposizione pixel:

Striscia RGB

Evidenziare:

Schermo LCD TFT da 5

5 pollici interfaccia MIPI

Schermo LCD verticale ad alta definizione 720×1280

Descrizione del prodotto

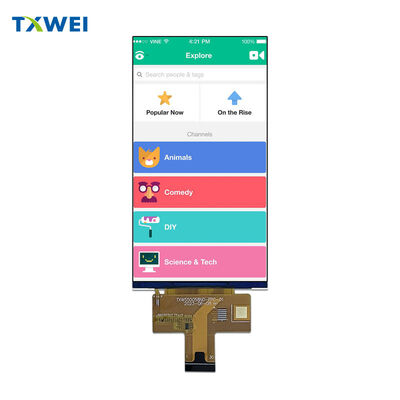

TXW550058N0

5.5" HD IPS LCD Display Module

◆ ◆VISUALE DEL PRODOTTO◆ ◆

Display LCD TFT da 5,5 pollici ad alte prestazioni con risoluzione HD e tecnologia IPS avanzata,progettato per applicazioni che richiedono prestazioni visive affidabili con ampia flessibilità di visualizzazione e moderna connettività di interfaccia MIPI.

720 x 1280 pixel, 16,7 milioni di colori, normalmente in modalità nero.

Prodotto da Shenzhen Tianxianwei Technology con driver IC ILI9881C e interfaccia differenziale ad alta velocità MIPI DSI a 4 corsie.

▌▌▌Specificativi dello schermo▌▌▌

Area attiva e configurazione dei pixel

Misure relative alle aree di esposizione attive680,04 mm × 120,96 mmcon720 × RGB × 1280pixel nella configurazione a strisce RGB.00,0945 mm × 0,0945 mmgarantisce la precisione geometrica e la riproduzione uniforme dell'immagine su tutta la superficie di visualizzazione.

Vantaggi della tecnologia IPS

Tutte le oreil supporto della direzione di visione elimina lo spostamento del colore e la perdita di contrasto da qualsiasi angolazione di visione.

Profondità del colore

16.7 milioniI colori selezionabili dal software forniscono immagini ricche e vibranti per applicazioni impegnative.

️

Interfaccia e connettività

Architettura moderna MIPI DSI a 4 corsie

High-speed differential signaling through 30-pin FPC connector enables reliable video transmission with reduced electromagnetic interference and simplified system integration compared to legacy parallel RGB solutions.

Configurazione completa del pin

Quattro coppie di corsie di dati (D0±, D1±, D2±, D3±) gestiscono flussi di pixel con orologio incorporato.Multipli punti di terra assicurano l'integrità del segnale.

Corridoi di alimentazione

IOVCC a1.8Vper l'interfaccia logica3.3Vper il driver LCD. Pini esterni VSP/VSN disponibili per la generazione di alimentazione analogica. Termini LEDA/LEDK dedicati per la connessione alla retroilluminazione.

Supporto touch panel

Le disposizioni integrate di interfaccia touch includono CTP_SDA e CTP_SCL per la comunicazione I2C, CTP_INT per la segnalazione di interruzione, CTP_RST per il reset del controller e CTP_VCC per il2.8V ~ 3.3VTocca l'alimentazione.

● ● ●Sistema di retroilluminazione● ● ●

Array di LED Edge-Lit

Una configurazione efficiente di illuminazione di bordo con più LED bianchi garantisce una distribuzione uniforme della luminosità.

Parametri elettrici

Intervallo di tensione in avanti20V ~ 23V. Corrente di funzionamento40 mAtipica per stringa.

Prestazioni ottiche

300 cd/m2luminosità minima con80%Uniformità tipica nell'area attiva.

Durata di vita prolungata

30,000 oreLa durata di funzionamento del LED al 50% di luminosità alle condizioni di corrente nominale.

★ ★ ★Classifica ambientale★ ★ ★

Condizioni di esercizio

-20°C a +70°Cintervallo di temperatura di esercizio.20% ~ 90% RHtolleranza all'umidità senza condensazione.

Capacità di stoccaggio

-30°C a +80°CL'ampliamento della gamma di temperature di stoccaggio mantiene l'integrità del prodotto durante il trasporto e lo stoccaggio.

️

Assicurazione di affidabilità

️

Validazione rigorosa dello stress ambientale

Prova di stoccaggio ad alta temperatura a+ 80°CValidazione di conservazione a bassa temperatura a-30°CPer 96 ore. Temperature estreme di funzionamento confermate a+70°C- e-20°CL'esposizione ad alta temperatura e umidità a60°C × 90%RHper 96 ore.-20°C e +70°Cper 10 cicli completi con periodi di sosta di 30 minuti.

Criteri di accettazione di difetti zero

Non sono ammessi guasti funzionali, compresi segmenti mancanti, cortocircuiti elettrici o degrado della chiarezza del display.Nessuna formazione di bolle a bassa temperatura, lo scioglimento del sigillo terminale o l'effetto arcobaleno del telaio sono accettabili.

️Sequenza del tempo e della potenza️

Requisiti critici di inizializzazione

Il sequenziamento di accensione corretto garantisce un'inizializzazione affidabile del driver IC e previene potenziali danni ai generatori di tensione interni.Le corsie MIPI entrano nello stato LP-11 a bassa potenza durante il periodo di ripristino.

Reimpostazione delle specifiche di orario

Durata minima dell'impulso RESX10 μsper il riconoscimento di reset valido.5 msL'interfaccia elettronica è un sistema di registrazione elettronica, tipico per il caricamento dei registri da EEPROM.120 msil massimo richiesto quando il reset viene applicato durante la modalità Sleep Out per una sequenza di blocco completa.

Protezione contro il rigetto da picchi

Impulsi di ripristino più brevi di5 μsImpulsi più lunghi di10 μsLa regione di transizione tra5 e 10 μsInizia la sequenza di ripristino con riconoscimento garantito.

️Performance ottica️

Definizione del rapporto di contrasto

CR = L63 / L0

L63 rappresenta la luminosità a livello di grigio 63 e L0 la luminosità a livello di grigio 0.

Caratteristiche del tempo di risposta

Il tempo di risalita (Ton) misura il passaggio dal 10% al 90% della risposta ottica.

Misurazione dell'angolo di visione

Il sistema di coordinate standard definisce la direzione delle ore 12 come riferimento.Gli assi Y+ e Y- rappresentano angoli di visione verticali con direzione orario 6 a 90°.

️Dimensioni fisiche️

Profil del modulo compatto

Dimensioni complessive70.34 mm × 128,10 mm × 1,62 mm(larghezza × altezza × spessore) consentono l'integrazione in applicazioni con spazio limitato.

Costruzione leggera

Specifica di peso da determinare in base alla configurazione finale e alle esigenze specifiche del cliente.
