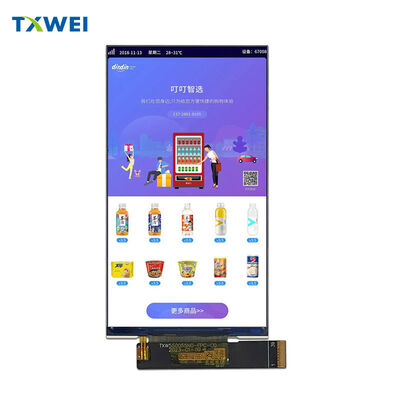

5.5 pollici schermo LCD TFT 1080 * 1920ips schermo verticale ad alta definizione MIPI plug-in può essere abbinato con display del dispositivo portatile TP

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

5.5 pollici schermo LCD TFT 1080 * 1920ips schermo verticale ad alta definizione MIPI plug-in può essere abbinato con display del dispositivo portatile TP

MOQ:	Negoziare
prezzo:	negotiate
Imballaggio standard:	Cartone
Periodo di consegna:	16
Metodo di pagamento:	L/C TT
Capacità di approvvigionamento:	10000 pezzi

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Guangdong, Cina

Marca

TXWEI

Certificazione

CE ROHS FCC

Numero di modello

TXW550055N0

Documento

Zona attiva:

68,04 (H) * 120,96 (V)

Corrente di retroilluminazione:

60 mA

Lumens di grado:

520cd/m²

temperatura di conservazione:

-30+80°C

Conteggio dei pin:

39Pin

Processo di laminazione:

Tutti gli O'S

Numero di pixel:

1080*1920

Disegno meccanico (Size):

70.04*128.29*1.68

Evidenziare:

5schermo LCD TFT da 0

5 pollici

Display ad alta definizione IPS 1080x1920

Descrizione del prodotto

TXW550055N0

5.46" Full HD IPS LCD Display Module

◆ ◆VISUALE DEL PRODOTTO◆ ◆

Display LCD TFT premium da 5,46 pollici che offre una straordinaria risoluzione Full HD attraverso una tecnologia IPS avanzata per applicazioni che richiedono prestazioni visive eccezionali e una vasta flessibilità di visualizzazione.

1080 x 1920 pixel, 16,7 milioni di colori, normalmente in modalità nero.

Prodotto da Shenzhen Tianxianwei Technology con driver IC Himax HX8399-C e interfaccia ad alta velocità MIPI DSI a 4 corsie.

▌▌▌Specificativi dello schermo▌▌▌

Area attiva e risoluzione

Misure relative alle aree di esposizione attive680,04 mm × 120,96 mmcon1080 × RGB × 1920la configurazione dei pixel in strisce RGB.63 μm × 63 μmgarantisce una qualità dell'immagine uniforme senza distorsioni geometriche.

Tecnologia IPS

Tutte le oreIl supporto alla direzione di visione offre un colore e un contrasto coerenti da ogni angolazione, senza cambiamenti di colore, senza compromessi.

Performance del colore

16.7 milionicolori selezionabili dal software.Normalmente neromodalità per neri profondi e contrasto superiore.

️

Interfaccia e connettività

Architettura moderna MIPI DSI a 4 corsie

La segnalazione differenziale ad alta velocità attraverso il connettore FPC a 39 pin consente una trasmissione video affidabile con una riduzione dell'EMI e un'integrazione PCB semplificata rispetto alle interfacce parallele legacy.

Fornitura di energia

Fornitura logica IOVCC a1.8V(1,65 V ~ 3,3 V tolleranti).VSP/VSNa ±4,8V ~ ±6,0V. I driver di cancello generanoVGH (+11V)- eVGL (-7V)internamente per la commutazione TFT.

Le coppie differenziali

La corsia di orologeria (CLKP/CLKN) più quattro corsie di dati (D0-D3) gestiscono flussi di pixel confezionati. Il segnale TE previene la rottura. L'uscita PWM consente il controllo esterno del driver LED.

● ● ●Sistema di retroilluminazione● ● ●

Array di LED Edge-Lit con 14 LED bianchi ad alta efficienza

L'illuminazione sofisticata dei bordi fornisce un'illuminazione uniforme con uno spessore minimo.

Parametri elettrici

Voltaggio in avanti19.6V ~ 22.4VCorrente tipica40 mAper stringa.

Uscita ottica

520 cd/m2luminosità tipica del pannello LCD.

Affidabilità

30,000 oredurata del LED fino al 50% di luminosità a 20 mA.

★ ★ ★Classifica ambientale★ ★ ★

Distanza di funzionamento

-20°C a +70°Ctemperatura di funzionamento.20% ~ 90% RHtolleranza all'umidità.

Condizioni di conservazione

-30°C a +80°Cgamma di stoccaggio estesa.

️

Validazione dell'affidabilità

️

Test di stress ambientali completi

Immagazzinamento ad alta temperatura+ 80°CConservazione a bassa temperatura a-30°Cper 96 ore. Temperature estreme di esercizio convalidate a+70°C- e-20°Cper 96 ore ciascuno.50°C × 90%RHper 96 ore.-20°C ️ +60°Cper 10 cicli.

Accettazione di zero difetti

Nessun segmento mancante, nessun short, nessuna perdita di cristalli liquidi, nessuna bolla, nessun guasto di tenuta.

️Performance ottica️

Contrasto e risposta

700:1rapporto minimo di contrasto.1000:1tempo di risposta35 mstipica,45 msmassimo.

Come vedere la libertà

80°.angolazioni di visione tipiche in tutte le direzioni (alto, basso, sinistro, destro) mantenendo la CR ≥ 10.

Gamma di colori

60% ~ 70%Copertura NTSC per la riproduzione dei colori vivaci.
