5schermo LCD da 0,5 pollici 1080X1920TFT schermo verticale interfaccia MIPI con schermo LCD touch da 5,5 pollici

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

5schermo LCD da 0,5 pollici 1080X1920TFT schermo verticale interfaccia MIPI con schermo LCD touch da 5,5 pollici

MOQ:	Negoziare
prezzo:	negotiate
Imballaggio standard:	Cartone
Periodo di consegna:	16 giorni
Metodo di pagamento:	L/C,D/A,D/P,T/T
Capacità di approvvigionamento:	10000 pezzi

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Shenzhen, Guangdong

Marca

TXWEI

Certificazione

ISO9001 IS014001 IATF16949

Numero di modello

TXW550052N0-AS

Documento

Evidenziare:

5Display LCD TFT da 0

5 pollici

Interfaccia MIPI schermo LCD

Descrizione del prodotto

TXW550052N0-AS

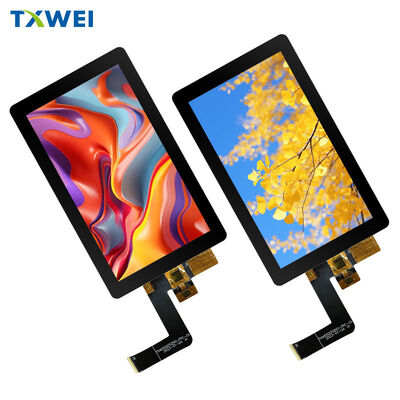

5.46" Full HD IPS LCD Display Module

Con pannello sensoriale capacitivo integrato

◆ ◆I punti salienti del prodotto◆ ◆

Un'esperienza visiva di prim'ordine con tecnologia IPS avanzata

Questo modulo display da 5,46 pollici ha caratteristiche sorprendenti1080 × 1920 Full HDRisoluzione con16.7 milioni di coloriper immagini vere e proprie.

Visualizzazione ultra-ampia

178°Non c'e' nessun cambiamento di colore, nessuna perdita di contrasto.

Integrazione senza soluzione di continuità

G+F+Fcon una struttura capacitiva a più stratiGoodix GT911il controller garantisce prestazioni multi-touch accurate e reattive per un'interazione intuitiva dell'utente su tutta la superficie attiva.

▌▌▌Specificativi essenziali▌▌▌

Configurazione della visualizzazione

Misure relative alle aree di esposizione attive680,04 mm × 120,96 mmcon1080 × RGB × 1920Disposizione dei pixel in configurazione a strisce.

Disegno di pixel quadrati

63 μm × 63 μmil passo dei pixel fornisce una qualità dell'immagine uniforme senza distorsioni.

Performance del colore

16.7 milionicolori selezionabili dal software.

Come vedere la libertà

Tutte le oresupporto di direzione. angolazioni di visione ottimali di 360°.

Tecnologia di guida comprovata

Himax HX8399-CIC del guidatore certificato.

️

Interfaccia e connettività

Moderna interfaccia MIPI DSI ad alta velocità con architettura di segnalazione differenziale a 4 corsie

Il connettore FPC a 39 pin fornisce un'integrazione completa del sistema attraverso protocolli MIPI standard del settore,consentendo disegni di cavi più sottili e layout PCB semplificati rispetto alle soluzioni RGB parallele legacy.

Fornitura di energia robusta

I punti di terra multipli garantiscono un potenziale di riferimento stabile in tutto il sistema.1.8Vcon1.65V ~ 3.3VTolleranza per la compatibilità con i processori host flessibili.±4,8V ~ ±6,0VIl sottosistema Touch riceve i segnali isolati3.3VIl sistema di retroilluminazione è collegato tramite terminali di anodo LEDA e catodo LEDK dedicati.

Trasmissione dati ad alta velocità

Cinque coppie di differenziali gestiscono la comunicazione MIPI:Clock lane (CLKP/CLKN) sincronizza il trasferimento dei dati mentre quattro piste di dati (D0 a D3) trasportano flussi di pixel confezionati ad alta larghezza di banda con interferenze elettromagnetiche minime.

Architettura di controllo intelligente

Active-low RESET consente il recupero dell'hardware. Il segnale TE sincronizza gli aggiornamenti della memoria del fotogramma per prevenire la rottura degli artefatti. L'uscita PWM si connette a driver LED esterni per un controllo preciso della luminosità.Il sottosistema touch comunica attraverso il bus I2C (CTP_SCL/CTP_SDA) con linee dedicate di interruzione (CTP_INT) e ripristino (CTP_RST) per una gestione efficiente degli eventi.

● ● ●Sistema di retroilluminazione● ● ●

Array di LED Edge-Lit con 15 LED bianchi ad alta efficienza

La sofisticata configurazione di illuminazione dei bordi garantisce un'illuminazione uniforme su tutta l'area di visualizzazione attiva con minime penalità di spessore.

Caratteristiche elettriche

La tensione in avanti opera tra28V ~ 32Vcon60 mAcorrente tipica per stringa.

Prestazioni ottiche

L'assemblaggio combinato LCD e touch panel raggiunge1100 cd/m2luminosità tipica con≥ 85%Uniformità su tutta la superficie visiva.

Affidabilità a lungo termine

Classificazione della durata di vita del LED30,000 oreLe correnti più elevate riducono proporzionalmente la durata di funzionamento.

️Dimensioni fisiche️

Fattore di forma compatta per applicazioni con spazio limitato

Misure del modulo LCD700,04 mm × 128,29 mm × 1,68 mm(larghezza × altezza × spessore).

Assemblea integrata

Con il pannello touch capacitivo collegato, le dimensioni generali diventano850,00 mm × 140,36 mm × 2,91 mm.

Costruzione leggera

Specificazione del peso da determinare in base alla configurazione finale e ai componenti opzionali.

★ ★ ★Classifica ambientale★ ★ ★

Intervallo di temperatura di funzionamento esteso per applicazioni impegnative

Il modulo funziona in modo affidabile da-20°C a +70°Ccon tolleranza all'umidità di20% ~ 90% RHnon condensante.

Condizioni di conservazione sicure

Intervalli di temperatura di stoccaggio estesi-30°C a +80°Cmantenendo gli stessi limiti di umidità.

️

Assicurazione di affidabilità

️

Criteri di accettazione rigorosi
Zero difetti funzionali ammessi, inclusi segmenti mancanti, cortocircuiti elettrici o degrado della lucidità del display.Le anomalie proibite includono la formazione di bolle a bassa temperatura, allentamento del sigillo termico, effetti arcobaleno del quadro o degrado delle prestazioni ottiche dopo la convalida dello stress.
️Sequenza del tempo e della potenza️Sequenza di inizializzazione critica per un funzionamento affidabile del driver
Il circuito integrato del driver Himax HX8399-C richiede un preciso sequenziamento della potenza per garantire una corretta inizializzazione e prevenire potenziali danni ai generatori di tensione interni.
Procedura di accensione passo dopo passo
In primo luogo, stabilizzare le sorgenti logiche VDD1 e HS_VCC, mantenendo la stabilità per minimo1 msprima di procedere. Successivamente, attivare le sorgenti analogiche VSP e VSN con requisito di ritardo zero dal passo precedente. Quindi affermare il segnale di reset hardware RESX basso per una durata superiore1 msDopo aver completato la stabilizzazione dell'alimentazione, configurare tutti i dati MIPI e le corsie di orologeria allo stato LP-11 a bassa potenza prima di rilasciare il reset.> 50 msprima di trasmettere i comandi di inizializzazione. Emette il comando SLPOUT per uscire dalla modalità di riposo.120 msdopo SLPOUT prima di inviare il comando di attivazione del display DISPON. Infine, avviare la trasmissione di pacchetti video MIPI senza vincoli di limite temporale superiore.
Sequenza di spegnimento controllata
Invertire l' ordine di attivazione con≥ 20 μsritardi tra ogni fase di disattivazione dell'alimentazione per evitare fenomeni di conservazione dell'immagine e garantire una completa protezione del conducente.
️Performance ottica️Misurazione del rapporto di contrasto quantificato
CR = L255 / L0
dove L255 rappresenta la misurazione della luminosità a livello di grigio 255 (bianco completo) e L0 rappresenta la luminosità a livello di grigio 0 (nero completo).
Caratterizzazione della risposta dinamica
Il tempo di risalita (Ton) misura il passaggio dal 10% al 90% della risposta ottica.
Protocollo di misura standardizzato
La caratterizzazione ottica è eseguita dopo 20 minuti di stabilizzazione termica a temperatura ambiente di 25 ± 2 °C.Il sistema di retroilluminazione richiede un periodo di riscaldamento di 20 minuti in ambiente senza vento prima dell'inizio della misurazione.Strumentazione utilizza Autronics DMS 803 o una combinazione di fotometro/spettografo equivalente con punto di misura di 3 mm di diametro all'interno di una camera scura, eliminando la contaminazione luminosa esterna.
️Applicazioni tipiche️Scenari di diffusione industriale e commerciale
Termini industriali portatili che richiedono schermi robusti e affidabili in ambienti difficili.Attrezzature di diagnostica medica e dispositivi portatili di monitoraggio dei pazienti. interfacce di controllo domestico intelligente e sistemi di automazione residenziale. elettronica di consumo di fascia alta in cui la qualità del display differenzia il posizionamento del prodotto.Strumentazione di prova e misura di precisione che richiede una riproduzione accurata del colore- sistemi di infotainment per l'automobile e display digitali.
️Qualità e conformità️Norme di fabbricazione rigorose
Le strutture di produzione mantengono la certificazione ISO con sistemi di gestione della qualità completi.I protocolli di ispezione ottica standardizzati specificano un'intensità di illuminazione di 1000±200 lux., distanza di visione di 30 cm e angolo di osservazione di 45°±10° per la valutazione oggettiva dei difetti.
Responsabilità ambientale
Pienoconformità RoHSTutti i prodotti chimici e materiali di lavorazione soddisfano i requisiti internazionali di protezione dell'ambiente.
