Interfaccia MIPI da 5,5 pollici Modulo a cristalli liquidi TFT con schermo LCD a colori HD 1080 * 1920

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

Interfaccia MIPI da 5,5 pollici Modulo a cristalli liquidi TFT con schermo LCD a colori HD 1080 * 1920

MOQ:	Negoziare
prezzo:	negotiate
Imballaggio standard:	Cartone
Periodo di consegna:	16 giorni
Capacità di approvvigionamento:	10000 pezzi

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Shenzhen, Guangdong

Marca

TXWEI

Certificazione

ISO9001 IS014001 IATF16949

Numero di modello

TXW550040N0-CTP

Documento

Evidenziare:

5Display LCD MIPI TFT da 0

5 pollici

schermo LCD a colori HD 1080x1920

Descrizione del prodotto

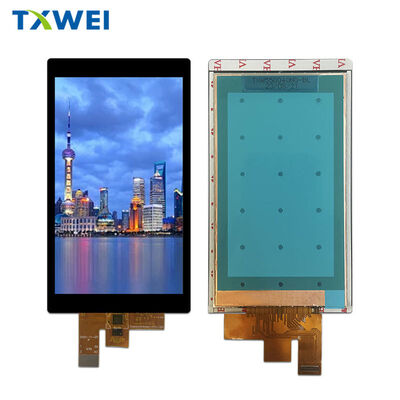

TXW550040N0-CTP. 5,46" Display LCD MIPI Full HD con tocco capacitivo

Visualizzazione del prodotto

Il TXW550040N0-CTP è un modulo TFT LCD da 5,46 pollici con risoluzione Full HD (1080×1920 pixel) e pannello touch capacitivo integrato.questo display di tipo IPS offre una precisione cromatica eccezionale, ampie angolazioni di visione e interazione tattile reattiva attraverso una robusta interfaccia MIPI DSI a 4 corsie.

Prodotto da Shenzhen Tianxianwei Technology, questo modulo di visualizzazione combina tecnologia di display all'avanguardia con una costruzione affidabile di livello industriale, rendendolo ideale per dispositivi portatili,controllori industriali, attrezzature mediche ed elettronica di consumo che richiedono prestazioni visive superiori.

Caratteristiche chiave

Impressionanti prestazioni visive

Scopri immagini cristalline con risoluzione 1080×RGB×1920 pixel e 16,7 milioni di colori visualizzabili. The IPS (In-Plane Switching) technology ensures consistent color reproduction and full 178° viewing angles from all directions — eliminating color shift and contrast loss regardless of viewing position.

Tocco capacitivo integrato

La struttura multi-touch G+F+F (Glass + Film + Film) incorpora il controller Goodix GT911, fornendo un rilevamento tattile preciso e reattivo.L'interfaccia I2C garantisce una comunicazione senza soluzione di continuità con i processori host, mentre i pin di interruzione e di ripristino dedicati consentono una gestione efficiente dell'energia e il riconoscimento dei gesti.

Interfaccia MIPI ad alta velocità

La segnalazione differenziale ad alta velocità MIPI DSI a quattro corsie fornisce una trasmissione video affidabile e ad alta larghezza di banda con un EMI ridotto.Questo moderno standard di interfaccia consente disegni di cavi più sottili e layout PCB semplificati rispetto alle tradizionali soluzioni RGB parallele.

Sistema di retroilluminazione robusto

La configurazione di retroilluminazione LED a bordo è dotata di 15 LED bianchi ad alta efficienza che offrono una luminosità tipica di 1200 cd/m2.il modulo si adatta perfettamente a diverse condizioni di illuminazione ambientale, dalla luce solare luminosa agli ambienti scuri.

Specifiche tecniche

Caratteristiche di visualizzazione

Tipo di schermo: LCD IPS TFT con modalità Normalmente Nero Area attiva: 68,04 mm (H) × 120,96 mm (V) Formato dei pixel: 1080 (H) × 1920 (V) Disposizione delle strisce RGB Pitch dei pixel: 21 μm (H) × 63 μm (V) Profondità del colore: 16.7 milioni di colori (24-bit RGB) Direzione di visualizzazione: tutte le ore (360° visione ottimale) Contrasto: 1200:1 (tipico)

Specifiche del pannello tattile

Struttura del tocco: G+F+F Capacitive multi-touch Controller IC: Goodix GT911 Interfaccia: I2C con uscita di interruzione Durezza superficiale: ≥6H Durezza della matita Trasmissione luminosa: ≥85% Voltaggio di funzionamento: 2.8V ¢ 3.3V (I/O), 1.8V (logico)

Parametri elettrici

TFT Driver IC: Himax HX8399C Logic Supply (IOVCC): 1,65V ¥ 3,3V (tipico 1,8V) Analogue Positive (VSP): 4,8V ¥ 6,0V Analogue Negative (VSN): -6,0V ¥ 4,8V Backlight Forward Voltage:Corrente di retroilluminazione 28V  32V: 60 mA (tipico per stringa)

Dimensioni fisiche

Dimensioni del modulo: 70,04 mm (W) × 128,29 mm (H) × 1,78 mm (T) Con touch panel: 75,80 mm (W) × 139,90 mm (H) × 3,49 mm (T) Peso: TBD (design leggero)

Ambiente e affidabilità

Condizioni di esercizio

Temperatura di lavoro: -20°C a +60°C Temperatura di conservazione: -30°C a +70°C Intervallo di umidità: 20% ∼ 90% RH (non condensante)

Test di affidabilità

Questo modulo è stato sottoposto a una validazione completa dell'affidabilità, compresa la conservazione ad alta temperatura (+70°C) per 96 ore, la conservazione a bassa temperatura (-30°C) per 96 ore, il ciclo di temperatura di esercizio,e sperimentazione di scosse termiche (-20°C +60°C)Tutti i test confermano zero difetti funzionali, nessuna perdita di cristalli liquidi e mantenimento delle prestazioni ottiche in condizioni di stress.

Configurazione del pin dell'interfaccia

Il connettore FPC a 40 pin fornisce un'integrazione completa del sistema:

• Corridoi di alimentazione: GND, IOVCC (1.8V), alimentatori analogici VSP/VSN, CTP_VCC (2.8-3.3V) • MIPI DSI: 4 coppie di corsie dati (D0±, D1±, D2±, D3±) più coppia di orologi (CLK±) • Interfaccia tattile: CTP_SDA, CTP_SCL, CTP_INT,CTP_RST • Segnali di controllo: RESET, TE (effetto di strappo), PWM (dimming della retroilluminazione)

Tutte le coppie di differenziali ad alta velocità supportano lo stato LP-11 a bassa potenza per un funzionamento energeticamente efficiente.

Sequenza di potenza e tempistica

Il circuito integrato del driver HX8399C richiede una specifica sequenza di accensione: VDD1/HS_VCC deve stabilizzarsi prima dell'attivazione del VSP/VSN, con ritardi minimi di 1 ms tra le fasi.Il ripristino dell'hardware (RESX) deve essere mantenuto basso per ≥ 10 μs dopo la stabilizzazione della potenza, con inizializzazione completa che richiede 120 ms prima dei comandi di visualizzazione.

La sequenza di spegnimento inverte questo ordine, garantendo che i pacchetti video MIPI terminino prima della rimozione dell'alimentazione per evitare la ritenzione dell'immagine e il danno al driver.

Applicazioni

• Industrial HMI panels and handheld terminals • Medical diagnostic displays and portable equipment • Smart home control interfaces • Automotive infotainment systems • High-end consumer electronics and gaming devices • Test and measurement instrumentation

Assicurazione della qualità

Prodotto secondo processi certificati ISO con ispezione al 100% per i difetti critici, inclusi segmenti mancanti, cortocircuiti e uniformità ottica.Le condizioni di ispezione seguono protocolli standardizzati: illuminazione 1000±200 lux, distanza di visione di 30 cm, angolo di osservazione di 45°±10°.

La costruzione conforme alla RoHS garantisce la responsabilità ambientale con materiali privi di piombo in tutto.

Imballaggio e logistica

Imballaggio individuale anti-statico a bolla con fasciatura da 5 unità, protezione del contenitore in schiuma ad assorbimento degli urti e sigillatura rinforzata.Configurazioni personalizzate di etichettatura e imballaggio disponibili per ordini in volume.

Supporto e documentazione

Documentazione tecnica completa, comprese sequenze di codice di inizializzazione, diagrammi di tempistica e note di applicazione disponibili su richiesta.Supporto tecnico fornito per la consulenza sull'integrazione e lo sviluppo di firmware personalizzato.
