TXW550039N0-CTP Display IPS HD+ da 5,5" con Touch Capacitivo

◆━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━◆

Panoramica del Prodotto

Il TXW550039N0-CTP offre una soluzione visiva e interattiva completa in un compatto fattore di forma da 5,5 pollici. Questo modulo integrato combina un LCD IPS ad alte prestazioni con un pannello touch capacitivo reattivo, progettato per applicazioni embedded esigenti in cui la qualità del display e l'esperienza utente guidano il successo del prodotto.

Prodotto da Shenzhen Tianxianwei Technology, questo modulo display è destinato a dispositivi portatili, interfacce industriali ed elettronica di consumo che richiedono un'interazione touch affidabile e immagini vivaci.

✦ ───────────── ✦ ───────────── ✦ ───────────── ✦

Tecnologia del Display

Eccellenza del Pannello IPS La tecnologia In-Plane Switching elimina lo spostamento dei colori e la perdita di contrasto tipici dei pannelli TN convenzionali. Le molecole di cristalli liquidi ruotano parallelamente al substrato, mantenendo prestazioni ottiche costanti in tutte le orientazioni di visualizzazione.

Funzionamento Normalmente Nero I pixel sono neri per impostazione predefinita quando non alimentati. Questa architettura raggiunge livelli di nero più profondi, rapporti di contrasto superiori e una ridotta dispersione della luce rispetto alle alternative normalmente bianche. Le interfacce utente scure beneficiano di una maggiore efficienza energetica.

Drive a Matrice Attiva Transistor a film sottile individuali controllano ogni pixel in modo indipendente. Nessun artefatto di elettrodo condiviso. Nessun motion blur. Rendering di immagini nitido e preciso sia per contenuti statici che per grafica dinamica.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Risoluzione e Qualità dell'Immagine

Risoluzione HD+ 720 pixel in orizzontale. 1280 pixel in verticale. Il rapporto d'aspetto 9:16 ottimizza le applicazioni orientate al ritratto: terminali portatili, dispositivi mobili, pannelli di controllo verticali.

Struttura Pixel a Strisce RGB Disposizione verticale dei subpixel RGB. Fusione naturale dei colori a distanze di visualizzazione standard. Ideale per immagini fotografiche, visualizzazione di dati e interfacce critiche per il colore.

Dimensioni Pixel Passo di 94,5 micrometri sia orizzontale che verticale. Circa 269 pixel per pollice. Rendering di contorni fluidi. Leggibilità dei caratteri nitida.

Area di Visualizzazione Attiva Larghezza 68,04 mm × Altezza 120,96 mm. Spazio schermo sostanziale all'interno di un ingombro fisico minimo.

╭──────────────────────────────────────────╮ │ SPECIFICHE MECCANICHE │ ╰──────────────────────────────────────────╯

Dimensioni Modulo LCD Larghezza modulo 71,04 mm. Altezza modulo 129,56 mm. Spessore totale 1,65 mm. Profilo eccezionalmente sottile per l'integrazione nel design industriale moderno.

Assemblaggio Completo con Touch Larghezza assemblaggio 76,00 mm. Altezza assemblaggio 143,46 mm. Spessore totale 2,81 mm. Gli 1,16 mm aggiuntivi ospitano lo strato touch capacitivo senza un ingombro eccessivo.

Peso Ottimizzato per applicazioni portatili. La specifica finale è determinata dalla scelta del vetro di copertura.

Connettore Circuito Flessibile FPC a 25 pin per segnali di display. FPC a 6 pin per interfaccia touch. Interconnessione compatta e affidabile. Compatibile con processi di assemblaggio automatizzati.

▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸

Pannello Touch Capacitivo

Architettura G+F+F Costruzione Cover Glass + Film + Film. Struttura a tre strati con laminazione adesiva otticamente trasparente. Durata conveniente. Prestazioni touch reattive.

Controller Touch Circuito integrato FT5436DQQ. Elaborazione touch dedicata. Frequenza di report tipica di 100 Hz. Tracciamento fluido dei gesti. Basso carico sul processore host.

Capacità Multi-Touch Rilevamento simultaneo a cinque punti. Riconoscimento di gesti complessi. Zoom pinch. Rotazione a due dita. Controlli di gioco multi-dito. Requisiti dell'interfaccia moderna completamente supportati.

Protocollo di Comunicazione Interfaccia standard I2C. Clock SCL a 400 kHz tipico. Dati bidirezionali SDA. Uscita interrupt INT per notifica host basata su eventi. Controllo RST per il ripristino dell'inizializzazione.

Caratteristiche Elettriche Intervallo operativo da 2,8V a 3,3V. Opzione interfaccia logica da 1,8V. Temperatura funzionale da -20°C a +60°C.<5 mW di potenza operativa tipica. Efficiente per design alimentati a batteria.

✧･ﾟ: ✧･ﾟ: ･ﾟ✧:･ﾟ✧ ✧･ﾟ: ･ﾟ✧:･ﾟ✧

Architettura di Interfaccia

Standard MIPI DSI Interfaccia Mobile Industry Processor a 4 corsie. Segnalazione differenziale ad alta velocità standard del settore. Bassa interferenza elettromagnetica. Robusta immunità al rumore per ambienti esigenti.

Corsie Dati Coppie differenziali D0, D1, D2, D3. Quattro canali paralleli. La larghezza di banda aggregata supporta un refresh di 60 Hz alla risoluzione nativa con profondità di colore a 24 bit.

Distribuzione Clock Coppia differenziale CLK. Architettura sorgente-sincrona. Design semplificato del clock di sistema. Nessuna complessa corrispondenza di skew richiesta tra le corsie dati.

Modalità a Basso Consumo Supporto per stati LP11, LP10, LP00. Standby a bassissimo consumo. Risveglio rapido dallo stato di sospensione. Estensione della durata della batteria per applicazioni mobili.

Modalità Comando e Video Modalità comando per configurazione registri e immagini statiche. Modalità video per streaming in tempo reale. Flessibile integrazione di sistema. Opzione di bypass del frame buffer.

┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓ ┃ SPECIFICHE ELETTRICHE ┃ ┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛

Tensione di Alimentazione I/O (IOVCC) 1,65V minimo. 1,8V tipico. 2,0V massimo. Compatibilità di livello logico con moderni processori applicativi. Connessione diretta senza traduzione di livello per sistemi a 1,8V.

Tensione di Alimentazione Analogica (VCI) 2,5V minimo. 2,8V tipico. 3,3V massimo. Alimentazione del driver del display principale. È necessaria una regolazione stabile per un funzionamento senza sfarfallio.

Consumo di Corrente Corrente operativa dipendente dal contenuto del display e dall'impostazione della retroilluminazione. Corrente in modalità sleep minimizzata per il risparmio della batteria. Caratterizzazione dettagliata disponibile su richiesta.

Generazione Gate Drive Circuiti di pompa di carica interni generano tensioni di commutazione TFT. Linee positive e negative derivate da un singolo ingresso di alimentazione. Non sono necessarie alimentazioni esterne ad alta tensione.

▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓

Sistema di Retroilluminazione

Configurazione LED 14 LED bianchi in disposizione serie-parallelo. Architettura ottica edge-lit. Piastra guida luce di precisione. Film diffusore e di miglioramento della luminosità.

Parametri Elettrici Tensione diretta: 19,6V minimo. 22,4V massimo. Corrente operativa tipica di 40 mA. Si raccomanda un pilotaggio a corrente costante per una luminosità uniforme.

Prestazioni di Luminanza Specifica da determinare con lo stack ottico completo. Valori tipici disponibili su richiesta per guida alla progettazione.

Durata Operativa Valutazione LED di 30.000 ore. Definita come ritenzione del 50% della luminosità a 20 mA per LED. Durata estesa ottenibile con derating della corrente e gestione termica.

Interfaccia di Controllo Connessioni anodo LEDA. Connessioni catodo LEDK. Compatibile con dimming PWM. Regolazione della corrente analogica supportata.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

Timing e Controllo

Architettura di Reset Pin RESET attivo basso. Impulso minimo di 10 microsecondi. Periodo di inizializzazione di 120 millisecondi. La macchina a stati interna sequenzia la configurazione all'accensione. Caricamento dei parametri OTP durante l'avvio.

Segnale di Tearing Effect Impulso di uscita TE. Indicazione del confine del frame. Sincronizzazione host per aggiornamenti senza tearing. Essenziale per animazioni e contenuti video fluidi.

Sequenziamento di Alimentazione Ordine di applicazione IOVCC e VCI flessibile. Rilascio RESET dopo stabilizzazione dell'alimentazione. Ritardo di 15 millisecondi prima dell'accettazione dei comandi. Indicazione di display pronto dopo l'inizializzazione.

Gestione Stato Sleep Comando Sleep In per standby a basso consumo. Comando Sleep Out per funzionamento normale. Transizione rapida di stato. Conservazione del contesto opzionale.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Resilienza Ambientale

Temperatura Operativa Da -20°C a +60°C per funzioni display e touch. Capacità di avvio a freddo. Conformità completa alle specifiche sull'intero intervallo.

Condizioni di Stoccaggio Da -30°C a +70°C non operativo. 20% a 90% di umidità relativa. Stabilità estesa in magazzino. Compatibile con la logistica globale.

Validazione Shock Termico Test a 10 cicli. Esposizione a -20°C, 30 minuti. Esposizione a +60°C, 30 minuti. Stato statico. Nessun guasto meccanico. Nessun degrado delle prestazioni.

Funzionamento ad Alta Temperatura Funzionamento continuo a +60°C. Validazione di 96 ore. Nessun image sticking. Nessun spostamento di colore. Reattività touch mantenuta.

Funzionamento a Bassa Temperatura Funzionamento sostenuto a -20°C. Validazione di 96 ore. Tempo di risposta entro le specifiche. Touch funzionale durante tutto il periodo.

Resistenza all'Umidità 50°C al 90% di umidità relativa. Esposizione di 96 ore. Nessuna formazione di bolle. Nessuna delaminazione della sigillatura. Nessun effetto arcobaleno sul telaio.

✦ ═══════════════════════════════════════ ✦

Garanzia di Qualità

Test di Produzione Verifica elettrica al 100%. Ispezione difetti pixel secondo standard industriali. Validazione linearità coordinate touch. Misurazione uniformità retroilluminazione.

Validazione Affidabilità Cicli termici secondo IEC 60068-2-14. Shock meccanico secondo IEC 60068-2-27. Resistenza alle vibrazioni secondo IEC 60068-2-6. Immunità ESD secondo IEC 61000-4-2.

Standard di Accettazione Tolleranza zero per segmenti mancanti. Nessun cortocircuito elettrico. Nessun segmento non chiaro. Nessuna condizione di non visualizzazione. Nessun pattern di visualizzazione anomalo. Nessuna perdita di cristalli liquidi. Integrità della sigillatura obbligatoria.

Conformità Ambientale Materiali senza piombo ovunque. Conforme alla Direttiva RoHS 2011/65/UE. Restrizioni sulle sostanze REACH osservate. Produzione responsabile certificata.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Guida all'Integrazione

Montaggio Meccanico Supporto su quattro lati raccomandato. Evitare carichi puntuali sull'area attiva. Mantenere spazio libero dagli elementi conduttivi. Protezione ESD obbligatoria durante la manipolazione.

Progettazione Termica Monitoraggio della temperatura di giunzione LED. Percorso di dissipazione del calore attraverso PCB. Massimizzazione dell'area di rame nella regione dell'anodo. Derating ambientale per involucri sigillati.

Layout Elettrico Piani di massa analogici e digitali separati. Messa a terra a stella all'ingresso di alimentazione. Corrispondenza lunghezza tracce MIPI. Impedenza differenziale di 100 ohm. Schermatura per applicazioni sensibili alle EMI.

Integrazione Software Sequenza di inizializzazione Sitronix ST7703. Documentazione set comandi disponibile. Configurazione firmware touch tramite I2C. Librerie gesti da FocalTech.

Personalizzazione Ottica Forma e spessore della lente di copertura. Rivestimento antiriflesso. Trattamento superficiale anti-glare. Integrazione filtro privacy. Aperture e ritagli personalizzati. Servizi di incollaggio ottico disponibili.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Applicazioni Target

Dispositivi medici portatili. Terminali portatili industriali. Apparecchiature di test mobili. Pannelli di controllo per smart home. Interfacce di automazione degli edifici. Tastiere per sistemi di sicurezza. Terminali POS. Sistemi di gestione inventario. Elettronica educativa. Piattaforme di sviluppo. Elettrodomestici. Display aftermarket automobilistici. Strumentazione marina. Dispositivi portatili per esterni.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Informazioni sull'Ordine

Designazione Modello TXW550039N0-CTP

Produttore Shenzhen Tianxianwei Technology Co., Ltd.

Disponibilità Campioni Campioni ingegneristici tipicamente 2-3 settimane. Tempo di consegna produzione standard 4-6 settimane. Prezzi per volumi negoziati a partire da 1.000 unità annue.

Servizi di Personalizzazione Forma e spessore del vetro di copertura. Stampa logo e branding. Binning e selezione della luminosità. Lunghezza FPC e posizione connettore. Personalizzazione tensione interfaccia. Modifica firmware touch. Incollaggio ottico su lente di copertura personalizzata. Supporto certificazione normativa.

Tag:

prodotti

MOQ:	Negoziare
prezzo:	negotiate
Imballaggio standard:	Cartone
Periodo di consegna:	16 giorni
Capacità di approvvigionamento:	10000 pezzi

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Shenzhen, Guangdong

Marca

TXWEI

Certificazione

ISO9001 IS014001 IATF16949

Numero di modello

TXW550039N0-CTP

Documento

TXW550039N0-CTP_SPEC.pdf

Quantità di ordine minimo:

Negoziare

Prezzo:

negotiate

Imballaggi particolari:

Cartone

Tempi di consegna:

16 giorni

Capacità di alimentazione:

10000 pezzi

Evidenziare

schermo LCD da 5 pollici con tocco capacitivo

esposizione di 720x1280 TFT LCD

dispositivo portatile con schermo LCD

Descrizione del prodotto

TXW550039N0-CTP Display IPS HD+ da 5,5" con Touch Capacitivo

◆━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━◆

Panoramica del Prodotto

Il TXW550039N0-CTP offre una soluzione visiva e interattiva completa in un compatto fattore di forma da 5,5 pollici. Questo modulo integrato combina un LCD IPS ad alte prestazioni con un pannello touch capacitivo reattivo, progettato per applicazioni embedded esigenti in cui la qualità del display e l'esperienza utente guidano il successo del prodotto.

Prodotto da Shenzhen Tianxianwei Technology, questo modulo display è destinato a dispositivi portatili, interfacce industriali ed elettronica di consumo che richiedono un'interazione touch affidabile e immagini vivaci.

✦ ───────────── ✦ ───────────── ✦ ───────────── ✦

Tecnologia del Display

Eccellenza del Pannello IPS La tecnologia In-Plane Switching elimina lo spostamento dei colori e la perdita di contrasto tipici dei pannelli TN convenzionali. Le molecole di cristalli liquidi ruotano parallelamente al substrato, mantenendo prestazioni ottiche costanti in tutte le orientazioni di visualizzazione.

Funzionamento Normalmente Nero I pixel sono neri per impostazione predefinita quando non alimentati. Questa architettura raggiunge livelli di nero più profondi, rapporti di contrasto superiori e una ridotta dispersione della luce rispetto alle alternative normalmente bianche. Le interfacce utente scure beneficiano di una maggiore efficienza energetica.

Drive a Matrice Attiva Transistor a film sottile individuali controllano ogni pixel in modo indipendente. Nessun artefatto di elettrodo condiviso. Nessun motion blur. Rendering di immagini nitido e preciso sia per contenuti statici che per grafica dinamica.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Risoluzione e Qualità dell'Immagine

Risoluzione HD+ 720 pixel in orizzontale. 1280 pixel in verticale. Il rapporto d'aspetto 9:16 ottimizza le applicazioni orientate al ritratto: terminali portatili, dispositivi mobili, pannelli di controllo verticali.

Struttura Pixel a Strisce RGB Disposizione verticale dei subpixel RGB. Fusione naturale dei colori a distanze di visualizzazione standard. Ideale per immagini fotografiche, visualizzazione di dati e interfacce critiche per il colore.

Dimensioni Pixel Passo di 94,5 micrometri sia orizzontale che verticale. Circa 269 pixel per pollice. Rendering di contorni fluidi. Leggibilità dei caratteri nitida.

Area di Visualizzazione Attiva Larghezza 68,04 mm × Altezza 120,96 mm. Spazio schermo sostanziale all'interno di un ingombro fisico minimo.

╭──────────────────────────────────────────╮ │ SPECIFICHE MECCANICHE │ ╰──────────────────────────────────────────╯

Dimensioni Modulo LCD Larghezza modulo 71,04 mm. Altezza modulo 129,56 mm. Spessore totale 1,65 mm. Profilo eccezionalmente sottile per l'integrazione nel design industriale moderno.

Assemblaggio Completo con Touch Larghezza assemblaggio 76,00 mm. Altezza assemblaggio 143,46 mm. Spessore totale 2,81 mm. Gli 1,16 mm aggiuntivi ospitano lo strato touch capacitivo senza un ingombro eccessivo.

Peso Ottimizzato per applicazioni portatili. La specifica finale è determinata dalla scelta del vetro di copertura.

Connettore Circuito Flessibile FPC a 25 pin per segnali di display. FPC a 6 pin per interfaccia touch. Interconnessione compatta e affidabile. Compatibile con processi di assemblaggio automatizzati.

▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸

Pannello Touch Capacitivo

Architettura G+F+F Costruzione Cover Glass + Film + Film. Struttura a tre strati con laminazione adesiva otticamente trasparente. Durata conveniente. Prestazioni touch reattive.

Controller Touch Circuito integrato FT5436DQQ. Elaborazione touch dedicata. Frequenza di report tipica di 100 Hz. Tracciamento fluido dei gesti. Basso carico sul processore host.

Capacità Multi-Touch Rilevamento simultaneo a cinque punti. Riconoscimento di gesti complessi. Zoom pinch. Rotazione a due dita. Controlli di gioco multi-dito. Requisiti dell'interfaccia moderna completamente supportati.

Protocollo di Comunicazione Interfaccia standard I2C. Clock SCL a 400 kHz tipico. Dati bidirezionali SDA. Uscita interrupt INT per notifica host basata su eventi. Controllo RST per il ripristino dell'inizializzazione.

Caratteristiche Elettriche Intervallo operativo da 2,8V a 3,3V. Opzione interfaccia logica da 1,8V. Temperatura funzionale da -20°C a +60°C.<5 mW di potenza operativa tipica. Efficiente per design alimentati a batteria.

✧･ﾟ: ✧･ﾟ: ･ﾟ✧:･ﾟ✧ ✧･ﾟ: ･ﾟ✧:･ﾟ✧

Architettura di Interfaccia

Standard MIPI DSI Interfaccia Mobile Industry Processor a 4 corsie. Segnalazione differenziale ad alta velocità standard del settore. Bassa interferenza elettromagnetica. Robusta immunità al rumore per ambienti esigenti.

Corsie Dati Coppie differenziali D0, D1, D2, D3. Quattro canali paralleli. La larghezza di banda aggregata supporta un refresh di 60 Hz alla risoluzione nativa con profondità di colore a 24 bit.

Distribuzione Clock Coppia differenziale CLK. Architettura sorgente-sincrona. Design semplificato del clock di sistema. Nessuna complessa corrispondenza di skew richiesta tra le corsie dati.

Modalità a Basso Consumo Supporto per stati LP11, LP10, LP00. Standby a bassissimo consumo. Risveglio rapido dallo stato di sospensione. Estensione della durata della batteria per applicazioni mobili.

Modalità Comando e Video Modalità comando per configurazione registri e immagini statiche. Modalità video per streaming in tempo reale. Flessibile integrazione di sistema. Opzione di bypass del frame buffer.

┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓ ┃ SPECIFICHE ELETTRICHE ┃ ┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛

Tensione di Alimentazione I/O (IOVCC) 1,65V minimo. 1,8V tipico. 2,0V massimo. Compatibilità di livello logico con moderni processori applicativi. Connessione diretta senza traduzione di livello per sistemi a 1,8V.

Tensione di Alimentazione Analogica (VCI) 2,5V minimo. 2,8V tipico. 3,3V massimo. Alimentazione del driver del display principale. È necessaria una regolazione stabile per un funzionamento senza sfarfallio.

Consumo di Corrente Corrente operativa dipendente dal contenuto del display e dall'impostazione della retroilluminazione. Corrente in modalità sleep minimizzata per il risparmio della batteria. Caratterizzazione dettagliata disponibile su richiesta.

Generazione Gate Drive Circuiti di pompa di carica interni generano tensioni di commutazione TFT. Linee positive e negative derivate da un singolo ingresso di alimentazione. Non sono necessarie alimentazioni esterne ad alta tensione.

▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓

Sistema di Retroilluminazione

Configurazione LED 14 LED bianchi in disposizione serie-parallelo. Architettura ottica edge-lit. Piastra guida luce di precisione. Film diffusore e di miglioramento della luminosità.

Parametri Elettrici Tensione diretta: 19,6V minimo. 22,4V massimo. Corrente operativa tipica di 40 mA. Si raccomanda un pilotaggio a corrente costante per una luminosità uniforme.

Prestazioni di Luminanza Specifica da determinare con lo stack ottico completo. Valori tipici disponibili su richiesta per guida alla progettazione.

Durata Operativa Valutazione LED di 30.000 ore. Definita come ritenzione del 50% della luminosità a 20 mA per LED. Durata estesa ottenibile con derating della corrente e gestione termica.

Interfaccia di Controllo Connessioni anodo LEDA. Connessioni catodo LEDK. Compatibile con dimming PWM. Regolazione della corrente analogica supportata.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

Timing e Controllo

Architettura di Reset Pin RESET attivo basso. Impulso minimo di 10 microsecondi. Periodo di inizializzazione di 120 millisecondi. La macchina a stati interna sequenzia la configurazione all'accensione. Caricamento dei parametri OTP durante l'avvio.

Segnale di Tearing Effect Impulso di uscita TE. Indicazione del confine del frame. Sincronizzazione host per aggiornamenti senza tearing. Essenziale per animazioni e contenuti video fluidi.

Sequenziamento di Alimentazione Ordine di applicazione IOVCC e VCI flessibile. Rilascio RESET dopo stabilizzazione dell'alimentazione. Ritardo di 15 millisecondi prima dell'accettazione dei comandi. Indicazione di display pronto dopo l'inizializzazione.

Gestione Stato Sleep Comando Sleep In per standby a basso consumo. Comando Sleep Out per funzionamento normale. Transizione rapida di stato. Conservazione del contesto opzionale.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Resilienza Ambientale

Temperatura Operativa Da -20°C a +60°C per funzioni display e touch. Capacità di avvio a freddo. Conformità completa alle specifiche sull'intero intervallo.

Condizioni di Stoccaggio Da -30°C a +70°C non operativo. 20% a 90% di umidità relativa. Stabilità estesa in magazzino. Compatibile con la logistica globale.

Validazione Shock Termico Test a 10 cicli. Esposizione a -20°C, 30 minuti. Esposizione a +60°C, 30 minuti. Stato statico. Nessun guasto meccanico. Nessun degrado delle prestazioni.

Funzionamento ad Alta Temperatura Funzionamento continuo a +60°C. Validazione di 96 ore. Nessun image sticking. Nessun spostamento di colore. Reattività touch mantenuta.

Funzionamento a Bassa Temperatura Funzionamento sostenuto a -20°C. Validazione di 96 ore. Tempo di risposta entro le specifiche. Touch funzionale durante tutto il periodo.

Resistenza all'Umidità 50°C al 90% di umidità relativa. Esposizione di 96 ore. Nessuna formazione di bolle. Nessuna delaminazione della sigillatura. Nessun effetto arcobaleno sul telaio.

✦ ═══════════════════════════════════════ ✦

Garanzia di Qualità

Test di Produzione Verifica elettrica al 100%. Ispezione difetti pixel secondo standard industriali. Validazione linearità coordinate touch. Misurazione uniformità retroilluminazione.

Validazione Affidabilità Cicli termici secondo IEC 60068-2-14. Shock meccanico secondo IEC 60068-2-27. Resistenza alle vibrazioni secondo IEC 60068-2-6. Immunità ESD secondo IEC 61000-4-2.

Standard di Accettazione Tolleranza zero per segmenti mancanti. Nessun cortocircuito elettrico. Nessun segmento non chiaro. Nessuna condizione di non visualizzazione. Nessun pattern di visualizzazione anomalo. Nessuna perdita di cristalli liquidi. Integrità della sigillatura obbligatoria.

Conformità Ambientale Materiali senza piombo ovunque. Conforme alla Direttiva RoHS 2011/65/UE. Restrizioni sulle sostanze REACH osservate. Produzione responsabile certificata.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Guida all'Integrazione

Montaggio Meccanico Supporto su quattro lati raccomandato. Evitare carichi puntuali sull'area attiva. Mantenere spazio libero dagli elementi conduttivi. Protezione ESD obbligatoria durante la manipolazione.

Progettazione Termica Monitoraggio della temperatura di giunzione LED. Percorso di dissipazione del calore attraverso PCB. Massimizzazione dell'area di rame nella regione dell'anodo. Derating ambientale per involucri sigillati.

Layout Elettrico Piani di massa analogici e digitali separati. Messa a terra a stella all'ingresso di alimentazione. Corrispondenza lunghezza tracce MIPI. Impedenza differenziale di 100 ohm. Schermatura per applicazioni sensibili alle EMI.

Integrazione Software Sequenza di inizializzazione Sitronix ST7703. Documentazione set comandi disponibile. Configurazione firmware touch tramite I2C. Librerie gesti da FocalTech.

Personalizzazione Ottica Forma e spessore della lente di copertura. Rivestimento antiriflesso. Trattamento superficiale anti-glare. Integrazione filtro privacy. Aperture e ritagli personalizzati. Servizi di incollaggio ottico disponibili.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Applicazioni Target

Dispositivi medici portatili. Terminali portatili industriali. Apparecchiature di test mobili. Pannelli di controllo per smart home. Interfacce di automazione degli edifici. Tastiere per sistemi di sicurezza. Terminali POS. Sistemi di gestione inventario. Elettronica educativa. Piattaforme di sviluppo. Elettrodomestici. Display aftermarket automobilistici. Strumentazione marina. Dispositivi portatili per esterni.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Informazioni sull'Ordine

Designazione Modello TXW550039N0-CTP

Produttore Shenzhen Tianxianwei Technology Co., Ltd.

Disponibilità Campioni Campioni ingegneristici tipicamente 2-3 settimane. Tempo di consegna produzione standard 4-6 settimane. Prezzi per volumi negoziati a partire da 1.000 unità annue.

Servizi di Personalizzazione Forma e spessore del vetro di copertura. Stampa logo e branding. Binning e selezione della luminosità. Lunghezza FPC e posizione connettore. Personalizzazione tensione interfaccia. Modifica firmware touch. Incollaggio ottico su lente di copertura personalizzata. Supporto certificazione normativa.

Tag:

Display LCD TFT

Modulo di TFT LCD

Schermo TFT-LCD

Giro TFT LCD

Display TFT quadrato

Barra tipo TFT

Scheda del driver HDMI

VGA Driver Board

Pannello di tocco capacitivo

LCD A 3 POLLICI

LCD da 4 pollici

Modulo a 7 pollici dell'affissione a cristalli liquidi

Modulo LCD da 10 pollici

Produttore produce schermo LCD da 5 pollici 720*1280 schermo LCD capacitivo touch screen display dispositivo portatile

schermo LCD da 5 pollici con tocco capacitivo

esposizione di 720x1280 TFT LCD

dispositivo portatile con schermo LCD

esposizione di 500cd/m2 TFT LCD,

Esposizione a 5 pollici di TFT LCD,

Display LCD TFT

Modulo di TFT LCD

Schermo TFT-LCD

Giro TFT LCD

Display TFT quadrato

Barra tipo TFT

Scheda del driver HDMI

VGA Driver Board

Pannello di tocco capacitivo

LCD A 3 POLLICI

LCD da 4 pollici

Modulo a 7 pollici dell'affissione a cristalli liquidi

Modulo LCD da 10 pollici

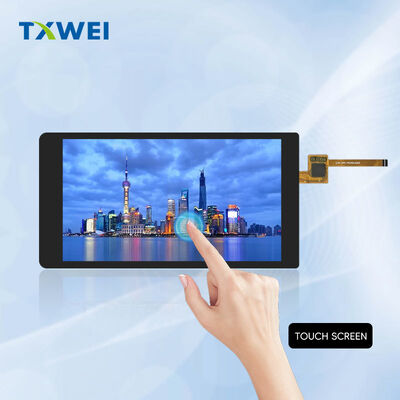

schermo LCD da 5 pollici con tocco capacitivo

esposizione di 720x1280 TFT LCD

dispositivo portatile con schermo LCD

esposizione di 500cd/m2 TFT LCD,

Esposizione a 5 pollici di TFT LCD,
