Schermo touch IPS verticale FHD da 5,5 pollici, risoluzione 1080*1920, display LCD TFT con interfaccia mipi

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

Schermo touch IPS verticale FHD da 5,5 pollici, risoluzione 1080*1920, display LCD TFT con interfaccia mipi

MOQ:	Negoziare
prezzo:	negotiate
Imballaggio standard:	Cartone
Periodo di consegna:	16 giorni
Capacità di approvvigionamento:	10000 pezzi

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Shenzhen, Guangdong

Marca

TXWEI

Certificazione

ISO9001 IS014001 IATF16949

Numero di modello

TXW550037N0-SN

Documento

Evidenziare:

Schermo LCD IPS FHD verticale da 5

5 pollici

Esposizione di TFT LCD dell'interfaccia di MIPI

Descrizione del prodotto

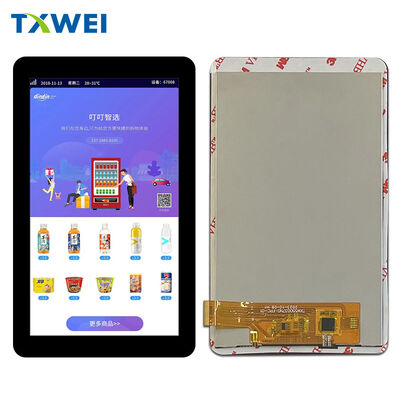

TXW550037N0-SN 5Display IPS FHD+ da 46 pollici con tocco capacitivo integrato

️

Visualizzazione

Il TXW550037N0-SN rappresenta una soluzione di visualizzazione completa per le moderne applicazioni embedded.Il modulo da 46 pollici combina un pannello LCD IPS ad alta risoluzione con un pannello touch capacitivo completamente integrato, offrendo prestazioni visive eccezionali e un'interazione intuitiva con l'utente in un unico e compatto assemblaggio.Questo display è destinato ad applicazioni più esigenti in cui la qualità dello schermo, la sensibilità al tatto e l'efficienza spaziale non possono essere compromesse.

◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Tecnologia di visualizzazione

Architettura dei pannelli IPSLa tecnologia In-Plane Switching distingue questo modulo dai display TN convenzionali.Gli utenti hanno la stessa qualità visiva sia guardando in rettilineo che da angoli estremi, cosa fondamentale per i dispositivi portatili che cambiano costantemente orientamento.

Normalmente in modalità neraIl pannello funziona normalmente in nero, quando si rimuove la tensione, i pixel diventano neri.e riduzione delle perdite di luce rispetto alle alternative normalmente biancheL'efficienza energetica migliora nei progetti di interfaccia scura.

TFT a matrice attivaL'indirizzamento a matrice attiva del transistor a film sottile garantisce che ogni pixel riceva un controllo di commutazione dedicato. Nessun crosstalk degli elettrodi condivisi. Nessun ghosting. Con bordi nitidi su grafica in rapido movimento.

- E' un'altra cosa. - E' un'altra cosa.

Risoluzione e architettura dei pixel

Risoluzione Full HD+1080 pixel orizzontalmente. 1920 pixel verticalmente. Questo rapporto di aspetto 9:16 si adatta alle applicazioni orientate al ritratto smartphone, terminali portatili, pannelli industriali verticali.

Disposizione delle strisce RGBSottopixel organizzati in strisce RGB verticali. Miscelazione naturale dei colori a normali distanze di visualizzazione. Ottimale per il contenuto fotografico e le interfacce critiche per il colore.

Pitch dei pixel63 micrometri orizzontali, 63 micrometri verticali, 401 pixel per pollice equivalenti, i singoli pixel invisibili a una distanza di visione tipica di 300 mm, gradienti lisci, testo nitido.

Area di visualizzazione attiva68.04 mm di larghezza × 120.96 mm di altezza.

│ │ │ │ │ │ │ │ │ │ │ │

Dimensioni del modulo LCD78.00 mm di larghezza del modulo. 129,76 mm di altezza del modulo. 1,95 mm di spessore totale.

Assemblaggio completo con il tatto83.70 mm di larghezza di montaggio. 141,20 mm di altezza di montaggio. 3,20 mm di spessore totale. L'ulteriore 1,25 mm ospita lo strato di contatto capacitivo e copre il vetro senza eccessivo volume.

PesoDa determinare in base alle specifiche finali del vetro di copertura, ottimizzato per applicazioni portatili dove ogni grammo conta.

FPC ConnectorCircuito stampato flessibile a 39 pin, connessione compatta, connessione affidabile da scheda a display, progettato per processi di assemblaggio automatizzati.

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

Pannello sensoriale capacitivo

G+G ConstructionArchitettura di vetro a copertura + sensore. Due strati di vetro separati legati con un adesivo trasparente otticamente. Durabilità superiore rispetto alle alternative a base di pellicola. Risposta tattile premium.

Impianti fisici0Spessore del vetro di copertura di.55 mm. Strato di laminazione OCA. Vetro sensore ITO. Spessore totale del modulo tattile: 1.45 ± 0.10 mm. Robusto ma raffinato.

Integrazione del controllerController touch CST340 in configurazione chip-on-flex. Unità di elaborazione dedicata che esegue il calcolo touch dal microcontrollore host. 100 Hz di frequenza di segnalazione tipica. Tracciamento fluido.

Capacità multi-touchRiconoscimento tattile simultaneo a cinque punti, gesture complesse supportate, pinch-to-zoom, rotazione con due dita, pressione su più pulsanti, interfaccia utente moderna.

Interfaccia di comunicazioneProtocollo standard I2C. Linea di orologeria SCL. Linea dati SDA. Int interrupt output per notifica di eventi. Compatibile con praticamente tutti i moderni microcontrollori e processori di applicazioni.

Parametri di funzionamento2Distanza di alimentazione da.8V a 3.3V. Temperatura funzionale da -20°C a +60°C. Potenza di funzionamento tipica < 10 mW. Efficiente per i progetti alimentati a batteria.

️

Interfaccia e segnalazione

Standard MIPI DSIInterfaccia per processori di 4 corsie per l'industria mobile - Interfaccia seriale per display. Standard industriale per la connettività di display ad alta velocità. Segnalazione differenziale. Basso EMI. Robusta immunità al rumore.

Strade di datiD0, D1, D2, D3 coppie differenziali. Quattro canali dati paralleli. 1 Gbps per corsia tipica. Larghezza di banda aggregata sufficiente per 60 Hz Full HD + aggiornamento con profondità di colore a 24 bit.

Architettura dell'orologioParete differenziale CLK dedicata, sincronizzazione sincrona con la fonte, clocking del sistema semplificato, non è necessaria una gestione complessa degli sbalzi.

Comando contro modalità videoModalità di comando per la configurazione del registro, modalità video per lo streaming di pixel in tempo reale, integrazione flessibile del sistema, capacità di immagine statica a bassa potenza.

- E' un'altra cosa.- E' un'altra cosa.・゚??- E' un'altra cosa.- E' un'altra cosa.・゚??- E' un'altra cosa.

Caratteristiche elettriche

Fornitura di alimentazione del nucleo (VDD)2.5V minimo. 3.3V tipico. 3.6V massimo. Potenza analogica per convertitori DC-DC interni e circuiti di riferimento.

Fornitura di I/O (IOVCC)1.65V minimo. 1.8V tipico. 3.3V massimo. Compatibilità di livello logico. Connessione diretta a processori host 1.8V o 3.3V senza traslazione di livello.

Voltaggi dell'azionamento della portaVGH: 11V tipico. Azionamento positivo per la commutazione TFT. VGL: -7V tipico. Azionamento negativo per la completa disattivazione dei pixel. Generato internamente da circuiti di pompa di carica.

Elettrodo comune (VCOM)Tensione di riferimento regolabile. -2V a 0V. calibrato in fabbrica per un minimo di scintillio. regolabile in campo per l'ottimizzazione specifica dell'applicazione.

Consumo correnteDa caratterizzare in base al contenuto del display e all'impostazione della retroilluminazione.

Il sistema di retroilluminazione.

Configurazione LED36 LED bianchi in totale. Architettura a bordo illuminato. Luce guidata su tutta la larghezza del pannello attraverso pellicole ottiche di precisione. 18 corde elettriche parallele. 2 serie di LED per corda.

Requisiti elettriciVoltaggio in avanti: 11.2V minimo. 12.8V massimo. 12V punto di progettazione nominale. Corrente in avanti: 360 mA tipica per la piena luminosità. Corrente LED individuale: 20 mA.

Performance di luminosità2000 cd/m2 tipici con LCD e CTP in stack ottico. Abbastanza luminoso per ambienti interni e esterni ombreggiati. Leggibile sotto illuminazione in ufficio e condizioni ambientali diurne.

UniformitàUniformità minima di luminosità dell'80% su tutta l'area attiva, nessun punto caldo visibile, illuminazione costante per un aspetto professionale.

Lunga vita20L'intera durata di vita del LED è valutata in 000 ore. Definita come una ritenzione della luminosità del 50% in funzione a 20 mA per LED. Una durata di vita estesa raggiungibile con la riduzione della corrente e la gestione termica.

Interfaccia di controllo4 × connessioni anodiche LEDA. 4 × connessioni catodiche LEDK. Cammini di corrente distribuiti. Perdite di resistenza ridotte. Dimming PWM compatibile per la regolazione della luminosità.

️

Timing e gestione dell'energia

Requisiti di ripristinoRESX pin reset attivo-basso. Larghezza di impulso minima di 1 ms. Periodo di inizializzazione di 5 ms dopo il rilascio. Caricamento interno dei dati di calibrazione di fabbrica. Funzionamento stabile garantito dopo il completamento del reset.

Prevenzione degli effetti di strappoImpulso di sincronizzazione del fotogramma MCU coordina gli aggiornamenti della memoria con l'aggiornamento dello schermo elimina la rottura visibile del contenuto dinamico.

Sequenza di accensioneApplicazione di tensione in fase richiesta. VDD1/HS_VCC prima. VDD3 dopo. Rilascio RESX dopo la stabilizzazione. corsie MIPI nello stato LP11 durante l'inizializzazione. 50 ms minimo prima della trasmissione video.Display a 120 ms pronto dall'applicazione di energia.

Modalità di riposoIngresso dei comandi SLPIN. Display off. Touch active optional. Consumo energetico ridotto. Ritorno rapido al pieno funzionamento. Ideale per la conservazione della batteria tra le interazioni dell'utente.

Sequenza di spegnimentoPrima comando SLPIN. Ferma video. Minimo 3 fotogrammi prima della disattivazione. VDD3 spento. VDD1/HS_VCC spento. Previene stress elettrico e artefatti visivi.

◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Specifiche ambientali

Temperatura di funzionamento-20°C a +60°C sia per le funzioni di visualizzazione che per le funzioni touch. Avvio a freddo. Nessun requisito di condensazione.

Temperatura di conservazione-30°C a +70°C non funzionante, durata prolungata, flessibilità di trasporto e magazzino.

UmiditàRH massimo 90%, non condensabile, compatibile con l'ambiente tropicale.

Resistenza agli urti termiciValidato a 10 cicli. Esposizione a -20°C, 30 minuti. Transizione a +60°C, 30 minuti. Test di stato statico. Nessun guasto meccanico. Nessun degrado delle prestazioni.

Funzionamento ad alta temperaturaFunzionamento continuo a +60°C, convalida di 96 ore, nessun blocco dell'immagine, nessun cambiamento di colore.

Funzionamento a bassa temperatura- 20°C di funzionamento prolungato, validazione di 96 ore, tempo di risposta entro le specifiche, tocco funzionale.

Immagazzinamento ad alta temperaturaImmagazzinamento a +70°C, esposizione di 96 ore, verifica delle funzioni post-test.

Immagazzinamento a bassa temperaturaConservato a -30°C, esposizione di 96 ore, nessun danno fisico, nessun sigillo compromesso.

Immagazzinamento di umidità50°C al 90% RH, esposizione di 96 ore, nessuna formazione di bolle, nessuna delaminazione del polarizzatore, nessun effetto arcobaleno.

️

Assicurazione della qualità

Test funzionaliTest elettrico al 100%, ispezione dei difetti dei pixel, verifica delle coordinate tattili, misurazione dell'uniformità della retroilluminazione.

Validazione dell'affidabilitàCicli di temperatura, scosse meccaniche, resistenza alle vibrazioni, immunità ESD, test di caduta per esigenze di applicazione.

Criteri di accettazioneTolleranza zero per segmenti mancanti, nessun cortocircuito elettrico, segmenti non chiari, condizioni di non visualizzazione, disegni anormali, perdite di cristalli liquidi, integrità del sigillo obbligatoria.

Conformità della produzioneMateriali privi di piombo in tutto. Conformi alla direttiva RoHS 2011/65/UE. Rispetto alle restrizioni sulle sostanze REACH. Certificato di responsabilità ambientale.

- Si', certo.

Linee guida per l'integrazione

Integrazione meccanicaSi raccomanda un supporto di montaggio a quattro bordi. Evitare carichi concentrati sull'area centrale. Mantenere una distanza minima di 0,5 mm dagli elementi conduttivi. Protezione ESD durante la manipolazione obbligatoria.

Gestione termicaProgettazione del percorso di dissipazione del calore LED richiesta. Temperatura massima di giunzione 85°C. Area di rame o vie termiche nella regione del PCB dell'anodo LED. Temperatura ambiente di riduzione per gli involucri sigillati.

Progettazione elettricaPiani di terra separati per il digitale e analogo raccomandati. Terrazione stellare all'entrata di potenza. Corrispondenza della lunghezza della traccia MIPI entro 5 mm. Impedenza differenziale di 100 Ω.Protezione per applicazioni sensibili all'EMI.

Integrazione del softwareSequenza di inizializzazione di Himax HX8399C richiesta. Documentazione del set di comandi disponibile. Capacità di aggiornamento del firmware del touch controller tramite I2C. Librerie di riconoscimento gestuale disponibili da CST.

Considerazioni relative alla pila otticaDisponibile la personalizzazione delle lenti di copertura. Opzioni di rivestimento AR. Trattamento superficiale AG. Filtri per la privacy. Tagli e forme personalizzati. Consultare la fabbrica per i servizi di incollaggio ottico.

️

Applicazioni

Dispositivi diagnostici medici portatili, terminali di monitoraggio dei pazienti, sistemi portatili ad ultrasuoni, controllori di processi industriali, tablet di servizio sul campo, pannelli di controllo domestici intelligenti.Interfacce per l'automazione degli edifici. attrezzature di prova e misurazione. terminali mobili di punto vendita. dispositivi portatili per la gestione delle scorte. tastiere per sistemi di sicurezza. display per il mercato dei prodotti automobilistici. strumenti di navigazione navale.Altri apparecchi per il trasporto di merci. elettronica didattica. piattaforme di prototipazione e sviluppo.

️

Tag:

prodotti

MOQ:	Negoziare
prezzo:	negotiate
Imballaggio standard:	Cartone
Periodo di consegna:	16 giorni
Capacità di approvvigionamento:	10000 pezzi

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Shenzhen, Guangdong

Marca

TXWEI

Certificazione

ISO9001 IS014001 IATF16949

Numero di modello

TXW550037N0-SN

Documento

TXW550037N0-SN_SPEC.pdf

Quantità di ordine minimo:

Negoziare

Prezzo:

negotiate

Imballaggi particolari:

Cartone

Tempi di consegna:

16 giorni

Capacità di alimentazione:

10000 pezzi

Evidenziare

Schermo LCD IPS FHD verticale da 5

5 pollici

Esposizione di TFT LCD dell'interfaccia di MIPI

Descrizione del prodotto

TXW550037N0-SN 5Display IPS FHD+ da 46 pollici con tocco capacitivo integrato

️

Visualizzazione

Il TXW550037N0-SN rappresenta una soluzione di visualizzazione completa per le moderne applicazioni embedded.Il modulo da 46 pollici combina un pannello LCD IPS ad alta risoluzione con un pannello touch capacitivo completamente integrato, offrendo prestazioni visive eccezionali e un'interazione intuitiva con l'utente in un unico e compatto assemblaggio.Questo display è destinato ad applicazioni più esigenti in cui la qualità dello schermo, la sensibilità al tatto e l'efficienza spaziale non possono essere compromesse.

◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Tecnologia di visualizzazione

Architettura dei pannelli IPSLa tecnologia In-Plane Switching distingue questo modulo dai display TN convenzionali.Gli utenti hanno la stessa qualità visiva sia guardando in rettilineo che da angoli estremi, cosa fondamentale per i dispositivi portatili che cambiano costantemente orientamento.

Normalmente in modalità neraIl pannello funziona normalmente in nero, quando si rimuove la tensione, i pixel diventano neri.e riduzione delle perdite di luce rispetto alle alternative normalmente biancheL'efficienza energetica migliora nei progetti di interfaccia scura.

TFT a matrice attivaL'indirizzamento a matrice attiva del transistor a film sottile garantisce che ogni pixel riceva un controllo di commutazione dedicato. Nessun crosstalk degli elettrodi condivisi. Nessun ghosting. Con bordi nitidi su grafica in rapido movimento.

- E' un'altra cosa. - E' un'altra cosa.

Risoluzione e architettura dei pixel

Risoluzione Full HD+1080 pixel orizzontalmente. 1920 pixel verticalmente. Questo rapporto di aspetto 9:16 si adatta alle applicazioni orientate al ritratto smartphone, terminali portatili, pannelli industriali verticali.

Disposizione delle strisce RGBSottopixel organizzati in strisce RGB verticali. Miscelazione naturale dei colori a normali distanze di visualizzazione. Ottimale per il contenuto fotografico e le interfacce critiche per il colore.

Pitch dei pixel63 micrometri orizzontali, 63 micrometri verticali, 401 pixel per pollice equivalenti, i singoli pixel invisibili a una distanza di visione tipica di 300 mm, gradienti lisci, testo nitido.

Area di visualizzazione attiva68.04 mm di larghezza × 120.96 mm di altezza.

│ │ │ │ │ │ │ │ │ │ │ │

Dimensioni del modulo LCD78.00 mm di larghezza del modulo. 129,76 mm di altezza del modulo. 1,95 mm di spessore totale.

Assemblaggio completo con il tatto83.70 mm di larghezza di montaggio. 141,20 mm di altezza di montaggio. 3,20 mm di spessore totale. L'ulteriore 1,25 mm ospita lo strato di contatto capacitivo e copre il vetro senza eccessivo volume.

PesoDa determinare in base alle specifiche finali del vetro di copertura, ottimizzato per applicazioni portatili dove ogni grammo conta.

FPC ConnectorCircuito stampato flessibile a 39 pin, connessione compatta, connessione affidabile da scheda a display, progettato per processi di assemblaggio automatizzati.

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

Pannello sensoriale capacitivo

G+G ConstructionArchitettura di vetro a copertura + sensore. Due strati di vetro separati legati con un adesivo trasparente otticamente. Durabilità superiore rispetto alle alternative a base di pellicola. Risposta tattile premium.

Impianti fisici0Spessore del vetro di copertura di.55 mm. Strato di laminazione OCA. Vetro sensore ITO. Spessore totale del modulo tattile: 1.45 ± 0.10 mm. Robusto ma raffinato.

Integrazione del controllerController touch CST340 in configurazione chip-on-flex. Unità di elaborazione dedicata che esegue il calcolo touch dal microcontrollore host. 100 Hz di frequenza di segnalazione tipica. Tracciamento fluido.

Capacità multi-touchRiconoscimento tattile simultaneo a cinque punti, gesture complesse supportate, pinch-to-zoom, rotazione con due dita, pressione su più pulsanti, interfaccia utente moderna.

Interfaccia di comunicazioneProtocollo standard I2C. Linea di orologeria SCL. Linea dati SDA. Int interrupt output per notifica di eventi. Compatibile con praticamente tutti i moderni microcontrollori e processori di applicazioni.

Parametri di funzionamento2Distanza di alimentazione da.8V a 3.3V. Temperatura funzionale da -20°C a +60°C. Potenza di funzionamento tipica < 10 mW. Efficiente per i progetti alimentati a batteria.

️

Interfaccia e segnalazione

Standard MIPI DSIInterfaccia per processori di 4 corsie per l'industria mobile - Interfaccia seriale per display. Standard industriale per la connettività di display ad alta velocità. Segnalazione differenziale. Basso EMI. Robusta immunità al rumore.

Strade di datiD0, D1, D2, D3 coppie differenziali. Quattro canali dati paralleli. 1 Gbps per corsia tipica. Larghezza di banda aggregata sufficiente per 60 Hz Full HD + aggiornamento con profondità di colore a 24 bit.

Architettura dell'orologioParete differenziale CLK dedicata, sincronizzazione sincrona con la fonte, clocking del sistema semplificato, non è necessaria una gestione complessa degli sbalzi.

Comando contro modalità videoModalità di comando per la configurazione del registro, modalità video per lo streaming di pixel in tempo reale, integrazione flessibile del sistema, capacità di immagine statica a bassa potenza.

- E' un'altra cosa.- E' un'altra cosa.・゚??- E' un'altra cosa.- E' un'altra cosa.・゚??- E' un'altra cosa.

Caratteristiche elettriche

Fornitura di alimentazione del nucleo (VDD)2.5V minimo. 3.3V tipico. 3.6V massimo. Potenza analogica per convertitori DC-DC interni e circuiti di riferimento.

Fornitura di I/O (IOVCC)1.65V minimo. 1.8V tipico. 3.3V massimo. Compatibilità di livello logico. Connessione diretta a processori host 1.8V o 3.3V senza traslazione di livello.

Voltaggi dell'azionamento della portaVGH: 11V tipico. Azionamento positivo per la commutazione TFT. VGL: -7V tipico. Azionamento negativo per la completa disattivazione dei pixel. Generato internamente da circuiti di pompa di carica.

Elettrodo comune (VCOM)Tensione di riferimento regolabile. -2V a 0V. calibrato in fabbrica per un minimo di scintillio. regolabile in campo per l'ottimizzazione specifica dell'applicazione.

Consumo correnteDa caratterizzare in base al contenuto del display e all'impostazione della retroilluminazione.

Il sistema di retroilluminazione.

Configurazione LED36 LED bianchi in totale. Architettura a bordo illuminato. Luce guidata su tutta la larghezza del pannello attraverso pellicole ottiche di precisione. 18 corde elettriche parallele. 2 serie di LED per corda.

Requisiti elettriciVoltaggio in avanti: 11.2V minimo. 12.8V massimo. 12V punto di progettazione nominale. Corrente in avanti: 360 mA tipica per la piena luminosità. Corrente LED individuale: 20 mA.

Performance di luminosità2000 cd/m2 tipici con LCD e CTP in stack ottico. Abbastanza luminoso per ambienti interni e esterni ombreggiati. Leggibile sotto illuminazione in ufficio e condizioni ambientali diurne.

UniformitàUniformità minima di luminosità dell'80% su tutta l'area attiva, nessun punto caldo visibile, illuminazione costante per un aspetto professionale.

Lunga vita20L'intera durata di vita del LED è valutata in 000 ore. Definita come una ritenzione della luminosità del 50% in funzione a 20 mA per LED. Una durata di vita estesa raggiungibile con la riduzione della corrente e la gestione termica.

Interfaccia di controllo4 × connessioni anodiche LEDA. 4 × connessioni catodiche LEDK. Cammini di corrente distribuiti. Perdite di resistenza ridotte. Dimming PWM compatibile per la regolazione della luminosità.

️

Timing e gestione dell'energia

Requisiti di ripristinoRESX pin reset attivo-basso. Larghezza di impulso minima di 1 ms. Periodo di inizializzazione di 5 ms dopo il rilascio. Caricamento interno dei dati di calibrazione di fabbrica. Funzionamento stabile garantito dopo il completamento del reset.

Prevenzione degli effetti di strappoImpulso di sincronizzazione del fotogramma MCU coordina gli aggiornamenti della memoria con l'aggiornamento dello schermo elimina la rottura visibile del contenuto dinamico.

Sequenza di accensioneApplicazione di tensione in fase richiesta. VDD1/HS_VCC prima. VDD3 dopo. Rilascio RESX dopo la stabilizzazione. corsie MIPI nello stato LP11 durante l'inizializzazione. 50 ms minimo prima della trasmissione video.Display a 120 ms pronto dall'applicazione di energia.

Modalità di riposoIngresso dei comandi SLPIN. Display off. Touch active optional. Consumo energetico ridotto. Ritorno rapido al pieno funzionamento. Ideale per la conservazione della batteria tra le interazioni dell'utente.

Sequenza di spegnimentoPrima comando SLPIN. Ferma video. Minimo 3 fotogrammi prima della disattivazione. VDD3 spento. VDD1/HS_VCC spento. Previene stress elettrico e artefatti visivi.

◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Specifiche ambientali

Temperatura di funzionamento-20°C a +60°C sia per le funzioni di visualizzazione che per le funzioni touch. Avvio a freddo. Nessun requisito di condensazione.

Temperatura di conservazione-30°C a +70°C non funzionante, durata prolungata, flessibilità di trasporto e magazzino.

UmiditàRH massimo 90%, non condensabile, compatibile con l'ambiente tropicale.

Resistenza agli urti termiciValidato a 10 cicli. Esposizione a -20°C, 30 minuti. Transizione a +60°C, 30 minuti. Test di stato statico. Nessun guasto meccanico. Nessun degrado delle prestazioni.

Funzionamento ad alta temperaturaFunzionamento continuo a +60°C, convalida di 96 ore, nessun blocco dell'immagine, nessun cambiamento di colore.

Funzionamento a bassa temperatura- 20°C di funzionamento prolungato, validazione di 96 ore, tempo di risposta entro le specifiche, tocco funzionale.

Immagazzinamento ad alta temperaturaImmagazzinamento a +70°C, esposizione di 96 ore, verifica delle funzioni post-test.

Immagazzinamento a bassa temperaturaConservato a -30°C, esposizione di 96 ore, nessun danno fisico, nessun sigillo compromesso.

Immagazzinamento di umidità50°C al 90% RH, esposizione di 96 ore, nessuna formazione di bolle, nessuna delaminazione del polarizzatore, nessun effetto arcobaleno.

️

Assicurazione della qualità

Test funzionaliTest elettrico al 100%, ispezione dei difetti dei pixel, verifica delle coordinate tattili, misurazione dell'uniformità della retroilluminazione.

Validazione dell'affidabilitàCicli di temperatura, scosse meccaniche, resistenza alle vibrazioni, immunità ESD, test di caduta per esigenze di applicazione.

Criteri di accettazioneTolleranza zero per segmenti mancanti, nessun cortocircuito elettrico, segmenti non chiari, condizioni di non visualizzazione, disegni anormali, perdite di cristalli liquidi, integrità del sigillo obbligatoria.

Conformità della produzioneMateriali privi di piombo in tutto. Conformi alla direttiva RoHS 2011/65/UE. Rispetto alle restrizioni sulle sostanze REACH. Certificato di responsabilità ambientale.

- Si', certo.

Linee guida per l'integrazione

Integrazione meccanicaSi raccomanda un supporto di montaggio a quattro bordi. Evitare carichi concentrati sull'area centrale. Mantenere una distanza minima di 0,5 mm dagli elementi conduttivi. Protezione ESD durante la manipolazione obbligatoria.

Gestione termicaProgettazione del percorso di dissipazione del calore LED richiesta. Temperatura massima di giunzione 85°C. Area di rame o vie termiche nella regione del PCB dell'anodo LED. Temperatura ambiente di riduzione per gli involucri sigillati.

Progettazione elettricaPiani di terra separati per il digitale e analogo raccomandati. Terrazione stellare all'entrata di potenza. Corrispondenza della lunghezza della traccia MIPI entro 5 mm. Impedenza differenziale di 100 Ω.Protezione per applicazioni sensibili all'EMI.

Integrazione del softwareSequenza di inizializzazione di Himax HX8399C richiesta. Documentazione del set di comandi disponibile. Capacità di aggiornamento del firmware del touch controller tramite I2C. Librerie di riconoscimento gestuale disponibili da CST.

Considerazioni relative alla pila otticaDisponibile la personalizzazione delle lenti di copertura. Opzioni di rivestimento AR. Trattamento superficiale AG. Filtri per la privacy. Tagli e forme personalizzati. Consultare la fabbrica per i servizi di incollaggio ottico.

️

Applicazioni

Dispositivi diagnostici medici portatili, terminali di monitoraggio dei pazienti, sistemi portatili ad ultrasuoni, controllori di processi industriali, tablet di servizio sul campo, pannelli di controllo domestici intelligenti.Interfacce per l'automazione degli edifici. attrezzature di prova e misurazione. terminali mobili di punto vendita. dispositivi portatili per la gestione delle scorte. tastiere per sistemi di sicurezza. display per il mercato dei prodotti automobilistici. strumenti di navigazione navale.Altri apparecchi per il trasporto di merci. elettronica didattica. piattaforme di prototipazione e sviluppo.

️
