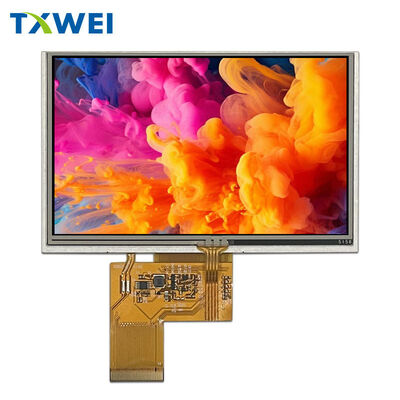

Schermo LCD TFT resistivo da 5 pollici 800*480 per apparecchiature di controllo industriale, display, monitoraggio, monitor

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

Schermo LCD TFT resistivo da 5 pollici 800*480 per apparecchiature di controllo industriale, display, monitoraggio, monitor

MOQ:	Negoziare
prezzo:	negotiate
Imballaggio standard:	Cartone
Periodo di consegna:	16 giorni
Capacità di approvvigionamento:	10000 pezzi

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Shenzhen, Guangdong

Marca

TXWEI

Certificazione

ISO9001 IS014001 IATF16949

Numero di modello

TXW500152N0-RTP

Documento

Evidenziare:

Schermo tattile resistivo TFT LCD da 5 pollici

Monitor LCD per apparecchiature di controllo industriale

Display TFT 800*480 con garanzia

Descrizione del prodotto

✦ TXW500152N0-RTP ✦

TFT LCD WVGA industriale da 5,0" + RTP

Risoluzione 800×480 | RGB a 24 bit | Touch Resistivo | Design Wide-Temp

◆ Perché scegliere questo display?

▸ Immagini WVGA nitide

La risoluzione 800×RGB×480 offre immagini nitide e vibranti per interfacce industriali. 16,7 milioni di colori reali grazie all'architettura dual-chip driver ILITEK ILI6122+ILI5960. Il passo pixel di 0,135 mm garantisce la leggibilità del testo e la chiarezza delle icone a portata di mano.

▸ Touch Resistivo affidabile

Pannello touch resistivo a 4 fili (RTP) integrato: la scelta affidabile per ambienti industriali. Funziona perfettamente con guanti, stilo o dita nude. Nessun problema di interferenza capacitiva in pavimenti di fabbrica elettricamente rumorosi.

▸ Visualizzazione ottimale a 6 Orologio

Progettato per installazioni con visualizzazione dal basso. Perfetto per pannelli di controllo montati sopra il livello degli occhi, chioschi e sistemi integrati in cui l'utente guarda verso l'alto lo schermo.

▸ Costruito per condizioni estreme

→ Funzionamento: -20°C a +70°C → Conservazione: -30°C a +80°C → Umidità: Fino al 90% RH

Supera test di conservazione ad alta temperatura per 96 ore (+80°C), conservazione a bassa temperatura per 96 ore (-30°C) e test di shock termico per 50 cicli (-20°C↔70°C). Questo schermo prospera dove i display consumer falliscono.

◆ Specifiche tecniche

Core del display • Tipo di pannello: Matrice attiva TFT, trasmissivo normalmente bianco • Risoluzione: 800(O) × 480(V) pixel • Profondità di colore: 16,7M (RGB a 24 bit) • Disposizione dei pixel: Striscia verticale RGB • Area attiva: 108,00 mm × 64,80 mm • Direzione di visualizzazione: 6 o'clock • IC driver: ILITEK ILI6122 + ILI5960

Sistema Touch • Tipo: Pannello touch resistivo a 4 fili (RTP) • Interfaccia: Rilevamento posizione analogico • Attivazione: Basata sulla pressione (compatibile con guanti) • Durata: Valutato per milioni di tocchi

Retroilluminazione • Tipo: Matrice LED bianchi retroilluminati a bordo • Numero LED: 12 chip (6 serie × 2 paralleli) • Tensione diretta: 17,4 V ~ 19,8 V • Corrente diretta: 40 mA tipica • Luminanza: 240 cd/m² (tipica con LCD+RTP) • Durata: 30.000 ore al 50% di luminosità

Interfaccia elettrica • Video: RGB parallelo a 24 bit (R0-R7, G0-G7, B0-B7) • Clock: Ingresso clock pixel DCLK • Sync: HSYNC, VSYNC, DE (data enable) • Controllo: DISP (display on/off) • Alimentazione: VDD 3,0~3,6 V (3,3 V tipica)

Dimensioni fisiche • Dimensioni modulo: 120,70 mm × 75,80 mm × 2,80 mm • Con RTP: 116,80 mm × 72,60 mm × 4,15 mm • Peso: TBD • FPC: 40 pin, passo 0,5 mm

◆ Assegnazione pin (FPC a 40 pin)

Alimentazione e retroilluminazione ① LEDK — Catodo retroilluminazione (–) ② LEDA — Anodo retroilluminazione (+) ③ GND — Massa ④ VDD — Alimentazione logica (3,3 V)

Bus dati RGB ⑤~⑫ R0-R7 — Dati rossi (LSB a MSB) ⑬~⑳ G0-G7 — Dati verdi (LSB a MSB) ㉑~㉘ B0-B7 — Dati blu (LSB a MSB)

Timing e controllo ㉙ GND — Massa ㉚ DCLK — Clock pixel ㉛ DISP — Abilitazione display ㉜ HSYNC — Sync orizzontale ㉝ VSYNC — Sync verticale ㉞ DE — Abilitazione dati ㉟ NC — Nessuna connessione ㊱ GND — Massa

Touch (NC su FPC — RTP saldato separatamente) ㊲ XR — Destra touch (NC su FPC) ㊳ YD — Giù touch (NC su FPC) ㊴ XL — Sinistra touch (NC su FPC) ㊵ YU — Su touch (NC su FPC)

◆ Caratteristiche di temporizzazione

Requisiti di clock • Frequenza DCLK: 33,3 MHz tipica (50 MHz max) • Refresh: 60 Hz frame rate stabile

Timing orizzontale • Display attivo: 800 cicli di clock • Periodo linea totale: 1056 tipico (intervallo 862~1200) • Impulso HSD: 1~40 clock • Back Porch: 46 clock • Front Porch: 16~354 clock

Timing verticale • Display attivo: 480 linee • Periodo frame totale: 525 tipico (intervallo 510~650) • Impulso VSD: 1~20 linee • Back Porch: 23 linee • Front Porch: 7~147 linee

◆ Scenari applicativi
