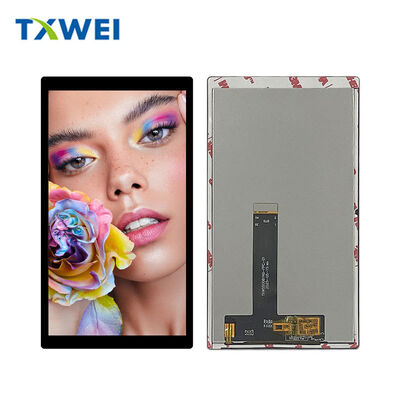

Schermo LCD per console di gioco portatile da 5,5 pollici, display per navigazione moto ad alta luminosità 700 nit 1080*1920

MOQ: 1
prezzo: Negoziabile
Periodo di consegna: 7-16 giorni
Metodo di pagamento: L/C,D/A,D/P,T/T
Capacità di approvvigionamento: 10000 pezzi
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Luogo di origine
SHENZHEN
Marca
TXWEI
Certificazione
CE FCC ROHS
Numero di modello
TXW550081N0-SY
Documento
TXW550081N0-CTP_SPEC.pdf
Numero di pixel:
1080*1920
Direzione di visualizzazione:
IPS
Visualizza interfaccia:
MIPI 4 corsia
Luminosità:
700 pidocchi
Zona attiva:
68.53*121.82 (mm)
Dimensione del contorno:
70.53*127.28*1.68/75.92*136.3*2.56 (mm)
Temperatura operativa:
-20+60 ℃
Temperatura di conservazione:
-30+70°C
Numero di pin:
40PIN
Evidenziare:

Schermo LCD per console di gioco portatile da 5

,

5 pollici

,

Display moto ad alta luminosità 1080x1920

Descrizione del prodotto

TXW550081N0-CTP

Modulo Display LCD TFT IPS FHD da 5,5" con Touch Capacitivo

Panoramica del Prodotto

Il TXW550081N0-CTP è un modulo display LCD TFT premium da 5,5 pollici prodotto da Shenzhen Tianxianwei Technology Co., Ltd. Progettato per applicazioni ad alte prestazioni, questo modulo combina una straordinaria risoluzione Full HD con una reattiva tecnologia touch capacitiva in un pacchetto compatto di grado industriale.
Sia che tu stia sviluppando dispositivi portatili, controller industriali, apparecchiature mediche o elettronica di consumo, questo display offre una chiarezza eccezionale, un'accuratezza dei colori e prestazioni touch affidabili.

Specifiche Chiave

Dimensioni Display: 5,5 pollici (Diagonale)
Risoluzione: 1080 × RGB × 1920 (FHD)
Tipo di Display: LCD TFT IPS (Normalmente Nero)
Area Attiva: 68,53(L) × 121,82(A) mm
Passo dei Pixel: 0,06345 × 0,06345 mm
Profondità di Colore: 16,7 Milioni di Colori (RGB a 24 bit)
Direzione di Visione: IPS Completo (Tutte le Direzioni)
IC Driver: HX83112-A
Interfaccia: MIPI DSI a 4 corsie
Tecnologia Touch: Pannello Touch Capacitivo (CTP)
Dimensioni Modulo: 75,92(L) × 136,30(A) × 2,56(S) mm

Prestazioni Visive Superiori

Tecnologia IPS per Angoli di Visione Perfetti

A differenza dei pannelli TN standard, la nostra tecnologia In-Plane Switching (IPS) garantisce una riproduzione dei colori e un contrasto coerenti da ogni angolo di visione. Sia che venga visualizzato di lato, dall'alto o dal basso, il tuo contenuto rimane vibrante e accurato.

Risoluzione Full HD

Con 1080 × 1920 pixel racchiusi in uno schermo da 5,5 pollici, ottieni ~400 PPI di densità di pixel per testo nitido, icone definite e immagini dettagliate. Perfetto per applicazioni che richiedono una precisione visiva fine.

Profondità di Colore 16,7M

Il supporto per colori RGB a 24 bit consente sfumature morbide, tonalità della pelle naturali e un'accuratezza dei colori di livello professionale per applicazioni multimediali.

Dimensioni Fisiche

Dimensioni Modulo LCM + CTP: 75,92 mm (L) × 136,30 mm (A) × 2,56 mm (S)
Area di Visualizzazione Attiva: 68,53 mm (L) × 121,82 mm (A)
Design Compatto: Ottimizzato per dispositivi con spazio limitato senza compromettere l'area dello schermo.

Interfaccia e Connettività

Interfaccia MIPI DSI a 4 corsie

Il MIPI DSI (Display Serial Interface) ad alta velocità con 4 corsie dati garantisce:
  • Elevata larghezza di banda per frequenze di aggiornamento fluide di 60Hz+
  • Bassa EMI per applicazioni sensibili al rumore
  • Numero di pin ridotto che semplifica la progettazione del PCB
  • Basso consumo energetico che prolunga la durata della batteria

Pinout Connettore FPC a 40 pin

Alimentazione e Massa:
  • Pin 1-2: GND
  • Pin 15, 17: LED+ (Anodo)
  • Pin 21, 23, 25: LED- (Catodo)
  • Pin 31: LCD_IOVCC (1,8V)
  • Pin 35: VSP (+5,7V)
  • Pin 37: VSN (-5,7V)
  • Pin 39-40: GND
Dati MIPI DSI:
  • Pin 12/14: D0N/D0P (Corsia Dati 0)
  • Pin 18/20: D1N/D1P (Corsia Dati 1)
  • Pin 30/32: D2N/D2P (Corsia Dati 2)
  • Pin 36/38: D3N/D3P (Corsia Dati 3)
  • Pin 24/26: CLKN/CLKP (Clock)
Segnali di Controllo:
  • Pin 3: CTP_RST (Reset Touch)
  • Pin 4: LCD_RST (Reset LCD, 1,8V, Attivo Basso)
  • Pin 5: CTP_INT (Interrupt Touch)
  • Pin 6: TE (Tearing Effect)
  • Pin 29: PWM (Controllo Retroilluminazione)
Interfaccia I2C Touch:
  • Pin 7: CTP_SDA (Dati I2C Touch)
  • Pin 9: CTP_SCL (Clock I2C Touch)
Altro:
  • Pin 8: LCD_ID (NC - Nessuna Connessione)
  • Pin 11: NC (Nessuna Connessione)

Sistema di Retroilluminazione Avanzato

Tipo: LED Bianco Edge-lit
Numero LED: 18 LED
Tensione di Avanzamento: 16,8V ~ 19,2V (Tipico: 18V)
Corrente di Avanzamento: 60 mA (Tipica)
Luminanza: 700 cd/m² (Con LCD+CTP)
Durata LED: 30.000 Ore
Controllo Dimmerazione: Interfaccia PWM
Suggerimento Pro: La retroilluminazione supporta la dimmerazione PWM (Pin 29), consentendo un controllo preciso della luminosità dallo 0 al 100% per la gestione dell'alimentazione e l'adattamento alla luce ambientale.

Pannello Touch Capacitivo Integrato

La tecnologia Proiezione Capacitiva Touch (PCT)
  • offre:
  • Supporto multi-touch (tipicamente 5+ punti)
  • Elevata sensibilità — risponde a leggeri tocchi delle dita
  • Durabilità — superficie sigillata resistente alla contaminazione
Chiarezza ottica — impatto minimo sulla luminosità del displayInterfaccia Touch:

I²C (SDA/SCL) con linea di interrupt dedicata (CTP_INT) e controllo di reset (CTP_RST).

Ambientale e Affidabilità

Condizioni OperativeTemperatura Operativa:
-20°C ~ +60°CTemperatura di Stoccaggio:
-30°C ~ +70°CUmidità Operativa:

20% ~ 90% RH

Test di Affidabilità
✓ Stoccaggio ad Alta Temperatura: +70°C / 96 ore
✓ Stoccaggio a Bassa Temperatura: -30°C / 96 ore
✓ Operatività ad Alta Temperatura: +60°C / 96 ore
✓ Operatività a Bassa Temperatura: -20°C / 96 ore
✓ Shock Termico: -20°C ↔ +60°C, 10 cicli

✓ Resistenza all'Umidità: 50°C × 90% RH / 96 ore

Caratteristiche Elettriche
  • Tensione di Alimentazione I/O (VDDIO):
  • Minimo: 1,8V
  • Tipico: 1,8V
Massimo: 3,3V
  • Tensione Analogica Positiva (VSP):
  • Minimo: 4,8V
  • Tipico: 5,7V
Massimo: 6,0V
  • Tensione Analogica Negativa (VSN):
  • Minimo: -6,0V
  • Tipico: -5,7V
Massimo: -4,8V
  • Requisiti Sequenza di Alimentazione:
  • Tempo di salita VDD1: 20μs ~ 2ms
  • Tempo di salita VSP/VSN: 100μs ~ 5ms

Sequenza corretta richiesta per un avvio affidabile

Applicazioni Ideali

  • Elettronica di Consumo
  • Dispositivi di gioco portatili
  • Lettori multimediali portatili

Telecomando di fascia alta

  • Industriale
  • Pannelli di controllo HMI
  • Apparecchiature di test e misurazione

Tablet industriali

  • Medicale
  • Dispositivi diagnostici portatili
  • Sistemi di monitoraggio pazienti

Tablet medicali

  • Automotive
  • Display cruscotto
  • Sistemi di infotainment

Intrattenimento sedile posteriore

Informazioni sull'OrdineCodice Modello:
TXW550081N0-CTPDescrizione:
LCD IPS FHD da 5,5" + Pannello Touch Capacitivo
  • Opzioni di Personalizzazione Disponibili:
  • Miglioramento della luminosità (fino a 1000+ nits)
  • Personalizzazione del vetro di copertura (rivestimenti AG/AR/AF)
  • Modifiche alla lunghezza FPC e al connettore
Tag:

esposizione di 500cd/m2 TFT LCD,

Esposizione a 5 pollici di TFT LCD,

Display LCD IPS 550 cd/m2
