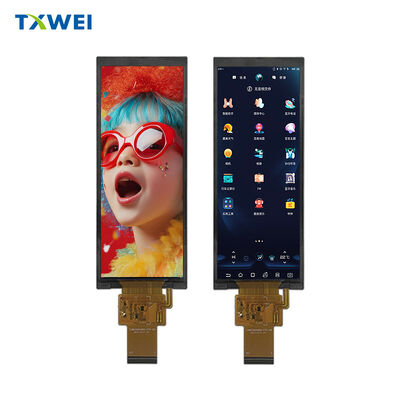

Schermo LCD dello strumento medico del pannello di visualizzazione dell'interfaccia MIPI da 6,2 pollici 480 * 1280 per veicoli a due ruote

Questo "lungo schermo" da 6,2 pollici potrebbe essere la soluzione migliore per il pannello degli strumenti di un veicolo a due ruote
Quando i veicoli elettrici stanno lottando con la portata e i motori, un buon schermo sta diventando un nuovo campo di battaglia per la differenziazione.

一"Prima di tutto, diamo un'occhiata al hard power: quali problemi risolve?
La maggior parte degli schermi delle automobili sul mercato hanno una luminosità di soli 400-600nits, rendendo difficile vedere chiaramente la velocità sotto la luce del sole di mezzogiorno.Questo TXW620009B0 tira direttamente la luminosità a 1200nits - equivalente al livello di luminosità di picco di un iPhone all'aperto.

Ma questa è solo la base. Un gestore hardware veramente esperto noterà questo insieme di dati:

️Risoluzione 480 x 1280.

Non il tradizionale display 16:9, ma un rapporto di barre verticali 3:8
Perfettamente adattata alla posizione centrale di installazione dei veicoli elettrici, la forma stretta e lunga non ostacola la vista di guida
Metà superiore di navigazione, velocità media, metà inferiore batteria/attrezzatura, stratificazione delle informazioni chiare

️Temperatura di funzionamento: -30 °C~+85 °C

Il primo avvio nella mattinata dell'inverno nel nord non causerà l' LCD a congelare

Esposizione al sole meridionale di mezzogiorno+riscaldamento interno del dispositivo, il tatto non si allontana (nota: si tratta di una versione a display puro, il tatto deve essere dotato di un dispositivo esterno)
La temperatura di stoccaggio tiene conto anche dell'ambiente logistico estremo di -40 °C~90 °C

️Interfaccia MIPI 4 corsia

Rispetto alle tradizionali interfacce RGB, risparmia oltre il 30% di energia, il che è cruciale per prodotti come i due ruote che sono "costosi in ogni centimetro di elettricità"
Cavo sottile 40PIN, più flessibile alla curva del manubrio, maggiore capacità anti-interferenza EMC

二La saggezza ingegneristica nascosta nei parametri
Come si è fatto con uno spessore di soli 4,38 mm?
Le dimensioni esterne sono di 62,29 × 163,36 × 4,38 mm (spessore), che appartiene al livello ultra-sottile tra gli schermi da 6 pollici.
Gli schermi delle auto tradizionali hanno spesso uno spessore di 6-8 mm a causa dell'uso di strutture G + G a contatto esterno o di cornici di ferro spesse.Questo prodotto adotta il design integrato Incell (versione touch TXW620009B0-CTP), integrando lo strato tattile nell'interno del pannello di visualizzazione.

L'importanza dei progettisti dell'ID:
Può fare una copertura strumentale snella che è più vicina alla maniglia
Lo spazio di impilazione di tutta la macchina è rilasciato da 2-3mm, lasciando spazio prezioso per la batteria o scheda madre
Dopo il carico, la "sensazione di sospensione" è più forte e visivamente più leggera
Logica di progettazione per l'area di visualizzazione 54,43 × 146,65 mm
La dimensione di questa area AA (Area attiva) significa:
Rapporto schermo/corpo di circa 87% (calcolato come area di visualizzazione/area esterna)
C'è un bordo di processo di circa 4 mm intorno, che non solo garantisce che l'area BM (bordo nero) non trabocca, ma lascia anche abbastanza spazio di compressione della schiuma per l'impermeabilizzazione strutturale
L'altezza di 146,65 mm corrisponde perfettamente alla larghezza di un palmo adulto, consentendo al pollice di toccare naturalmente la metà inferiore dello schermo quando si tiene la maniglia con una mano

三Non è uno schermo universale, ma può catturare con precisione tre scenari diversi.

▶ Pannello di strumenti intelligente per veicoli a due ruote (scenario principale)
Il cruscotto dei veicoli elettrici a 48V/72V è stato aggiornato da "indicatore della batteria" a "schermo intelligente a colori".La luminosità di 1200 nits di questo schermo risolve il problema della visibilità esterna, il rapporto di schermo verticale risolve il problema dello spazio limitato per il manico, e il basso consumo di energia MIPI risolve il problema dell'ansia della durata della batteria.
Ancora più importante, il prezzo è di soli ¥ 53 inclusa la tassa per un lotto di 3K, che è il 60% più economico rispetto agli schermi standard delle auto importate e non molto più costoso rispetto agli schermi di consumo,ma le sue prestazioni e affidabilità sono standard di auto.

▶ Attrezzature mediche portatili
Per gli ultrasuoni portatili e per i monitor mobili, 6,2 pollici sono l'equilibrio d'oro tra "volere vedere l'immagine chiaramente" e "non volere che sia troppo pesante".38mm significa che l'intera macchina può raggiungere entro 2cm, e la luminosità di 1200 nits consente ai medici di vedere chiaramente le forme d'onda anche in situazioni di emergenza all'aperto o con una forte luce di ambulanza.

▶ schermo di controllo centrale per macchine agricole/costruzioni
L'ambiente di lavoro dei trattori e delle mietitrebbie è caratterizzato da elevate vibrazioni, polveri elevate e ampie differenze di temperatura.-30 °C di avvio a freddo garantisce un normale utilizzo in inverno nel nord-est della Cina, e la stabilità dell'interfaccia MIPI supera di gran lunga quella del pin RGB facilmente allentato.

四Suggerimento di selezione: con il tatto o con il semplice display?
Attualmente esistono due versioni di questo modello:
TXW620009B0: Versione a visualizzazione pura (questo documento), richiede un contatto esterno con la scheda di comando o con pulsanti fisici
TXW620009B0-CTP: versione integrata Incell touch (spessore totale 5,68 mm)

Se si sceglie la versione di visualizzazione pura:
Il progetto ha uno schema di pulsanti fisici che non richiede il controllo tattile

Necessità di ultra-sottile estremo (4.38 mm vs 5.68 mm)
Desidero personalizzare la soluzione tattile da solo (come un IC tattile speciale che supporta mani / guanti bagnati)

Se si sceglie la versione touch:
Voglio creare un'interfaccia utente full touch e perseguire un'estetica integrata.
Non voglio occuparmi della questione della tolleranza tra touch screen e display.
