6.2inch 480*1280 interfaccia MIPI TFT touch due ruote schermo strumento modulo di assemblaggio schermo INCELL

Analisi approfondita del prodotto TXW620009B0-CTP

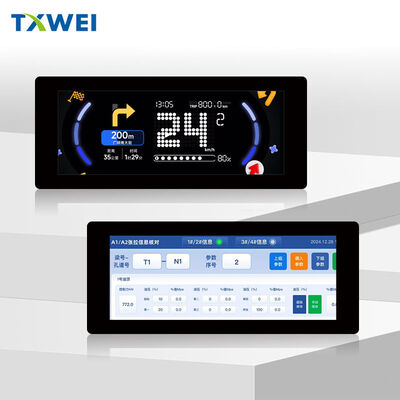

1, Questo non è un normale schermo da 6 pollici, ma un slot per carte preciso per il "schermo di calibro di auto a forma di barra verticale"

La maggior parte degli schermi da 6,2 pollici sul mercato sono paesaggistici (16:9), mentre questo 480 × 1280 ha un rapporto di strisce verticale di 3:8. This seemingly niche resolution precisely hits the biggest pain point of the current intelligent upgrade of two wheeled vehicles (electric motorcycles/bicycles) - the traditional circular or landscape instrument panel occupies too much space in the narrow and long handle area, mentre lo schermo a barra verticale può essere perfettamente inserito al centro del manubrio, mantenendo l'area di visualizzazione delle informazioni di navigazione senza influenzare la vista di guida.

La luminosità di 1200nits non è un grosso problema nel campo dei telefoni cellulari, ma è uno standard di auto di livello base nel campo degli strumenti per auto (confronto:La luminosità esterna dell'iPhone è di circa 1000-1200 nits)Ciò significa che sotto la luce diretta del sole a mezzogiorno, i piloti possono ancora vedere chiaramente la velocità e il livello della batteria, invece di trasformarsi in una lavagna come un normale schermo.

2, il valore della struttura In Cell è fortemente sottovalutato

La tabella dei parametri contiene solo la parola "Incell", ma ciò comporta due decisioni di ingegneria:
Controllo dello spessore: lo spessore totale è di 5,68 mm, compreso lo strato tattile.Ciò significa che il design ID complessivo della macchina può essere più aggressivo - come fare un coperchio strumentale snello vicino alla maniglia, invece di blocchi sporgenti.

Esperienza tattile: In Cell integra sensori tattili nel pannello LCD, migliorando significativamente la sensibilità del tocco bagnato e del tocco del guanto rispetto al tocco esterno.Questo è essenziale per guidare in giornate di pioggia o con guanti da motoSe avete usato un normale cruscotto di un veicolo elettrico, dovreste conoscere il dolore di non poterlo toccare con le mani bagnate.

3Implicazioni sui costi dell'interfaccia MIPI 4 lane

L'utilizzo di MIPI invece di RGB indica che il driver IC JD9265T supporta la trasmissione seriale ad alta velocità.
La compatibilità elettromagnetica EMC è migliore: all'interno del veicolo a due ruote ci sono grandi fonti di interferenza come motori e regolatori,e il segnale differenziale di MIPI è più anti-interferenza di parallelo RGB

Ridimensionamento del cablaggio: 40PIN risparmia spazio rispetto a RGB 50+PIN ed è più flessibile quando passa attraverso le curve della maniglia
Riduzione del consumo di energia: per i dispositivi alimentati a batteria come i veicoli a due ruote, ogni diminuzione di 10 mA della corrente di standby è un punto di forza

4Ingegneria dell' affidabilità dietro i parametri di temperatura

-30 °C~+85 °C non è scritto casualmente. -30 °C significa che il primo avvio in una mattina invernale in Heilongjiang non congela il LCD o risponde lentamente;+85 °C significa che non ci saranno perdite di liquido o deriva tattile a causa dell'esposizione al sole di mezzogiorno a Hainan e del riscaldamento del dispositivo (che può raggiungere i 90 °C all'interno della scatola).

Prestare particolare attenzione alla temperatura di conservazione di -40 °C~90 °C, che è più ampia della temperatura di funzionamento.Questo considera scenari di trasporto - dalla logistica della catena del freddo nelle fabbriche di Shenzhen ai magazzini nel nord-est della Cina, o il trasporto diretto di luce solare in contenitori durante l'estate, dove le apparecchiature possono resistere a temperature più estreme quando non sono accese.Questa è la differenza essenziale tra il grado di automotive e il grado di consumo.

5, Ricordi chiave per la progettazione strutturale (per gli ingegneri dell'ID)

Tra le dimensioni esterne di 62,29 × 163,36 mm e le dimensioni tattili di 72,43 × 176,65 mm vi è un divario di 10 mm, che indica che:
C'è un cerchio di area BM (confine nera) al di fuori dell'area LCD AA (54,43 × 146,65mm)

Lo strato tattile è un cerchio più grande dello schermo e può includere aree del pulsante tattile o semplicemente il permesso di montaggio
Quando si progetta l'involucro, occorre notare che l'apertura della finestra deve essere almeno di 1,5 mm più ampia di un lato dell'area AA (per evitare che la tolleranza provochi bordi bianchi),ma l'area efficace del tatto può estendersi fino al bordo della cassa per un effetto "senza confini"

Direzione dello spessore: il corpo dello schermo LCD è di 4,38 mm e lo spessore totale del pannello touch è di 5,68 mm, indicando che l'altezza di impilazione del pannello touch + FPC + struttura di retroilluminazione è di soli 1,3 mm,che appartiene al design ultra-sottileSe si vuole costruire una struttura impermeabile, è necessario riservare uno spazio tampone aggiuntivo di 0,3-0,5 mm.

6, Suggerimenti per lo sciopero preciso in scenari di applicazione

Dashboard a due ruote: non visualizzare solo la velocità semplice. Utilizzare il lato lungo di 1280 per creare un'interfaccia utente segmentata - navigazione della metà superiore (visualizzazione della mappa semplificata), velocità media e controllo della musica della metà inferiore.1200nits di luminosità supportano la regolazione automatica del sensore della luce (luminosità massima durante il giorno, automaticamente ridotta a meno di 200nits di notte per evitare abbagliamenti).

Controllo centrale delle macchine agricole: le macchine agricole presentano elevate vibrazioni e polveri.Suggerire al cliente di aggiungere una pellicola antiabbagliamento AG (alta luminosità senza attenuazione della pellicola) e un supporto tamponeL'interfaccia touch I2C può supportare la progettazione ridondante di pulsanti fisici (in caso di guasto touch, il bus I2C può essere collegato a una tastiera fisica).

Attrezzature mediche: questa dimensione è adatta per apparecchiature portatili ad ultrasuoni o di monitoraggio.e la progettazione della schermatura delle interfacce MIPI richiede un'attenzione supplementare. - La capacità di avvio a bassa temperatura di 30 °C è adatta a situazioni di emergenza all'aperto.
