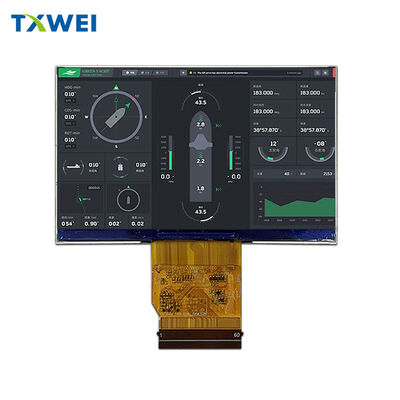

Schermo LCD da 4,5 pollici LCD 1920 * 1080 ad alta risoluzione ad alta luminosità con interfaccia mipi per esterni, display per strumenti esterni

Visualizzazione di base

• Tipo di prodotto: modulo LCD TFT standard da 4,45" (1920×RGB×1080 Dots)
• Struttura: pannello TFT + IC del driver EK79303 + FPC + retroilluminazione LED bianca
• Interfaccia: MIPI a 4 corsie
• Conformità ambientale: senza piombo, certificato RoHS
• Direzione di visione: tutti gli angoli (360° di visibilità)
• Supporto per i colori: 16,7M colori (configurabili dal software)

Principali dimensioni e peso

• Dimensione del modulo: 103,50 (W) × 65,30 (H) × 2,50 (T) mm (tolleranza ±0,20 mm, a meno che non specificato)
• Area attiva: 98,50 (H) × 55,40 (V) mm
• Pixel Pitch: 0,0513 (H) × 0,0513 (V) mm
• Disposizione dei pixel: Striscia verticale RGB
• Peso approssimativo: TBD (da stabilire)
• FPC Spec: spessore FPC + PI = 0,30 ± 0,03 mm (spedito dispiegato)

Potenza e retroilluminazione

Fornitore di energia

• Tensione del nucleo (VCC): 3,0-3,3V (tipicamente 3,3V)
• Tensione analogica (VSP): 4,8-6,0V (tipicamente 5,8V)
• Tensione analogica (VSN): da -6,0 a -4,8V (tipico -5,8V)

Sistema di retroilluminazione

• Tipo: illuminazione di bordo con 18 LED bianchi
• Voltaggio in avanti (VF): 16,8-19,2V
• Corrente in avanti (IF): tipica 60mA
• Luminosità minima: 1500 cd/m2 (media di 9 punti)
• Uniformità di luminosità: minimo 80%
• Durata di vita dei LED: 30.000 ore (luminosità scende al 50% a 20mA/LED; ridotta se la corrente è > 25mA/LED)

Funzioni del pin chiave (semplificato)

• Potenza/Terra: VCC 3.3V (Pins 4,5)
• Segnali di controllo: STBYB (Pin7, modalità standby: Alto = normale, Basso = risparmio energetico)
• Comunicazione SPI: SPI-CS (Pin14). SPI-SCL (Pin23) SPI-SDAI (Pin24) SPI-SDAO (Pin25) ROM (Pin26, controllo di ricarica automatica MTP)
• Dati/orologio: D0P/D0N a D3P/D3N (dati differenziali)
• Potenza di retroilluminazione: LEDA (Pin60, anodo)
• Nessuna connessione: pin NC multipli (non utilizzati)

Prestazioni ottiche

• Contrasto: 1000 (min) - 1500 (tipico) (misurato ad angolo di visione di 0°)
• Trasmittanza: 6,4-7,5% (polarizzatore ad alta trasmissione, senza APF & Haze)
• Color Gamut: 70% NTSC (C-Light)
• Tempo di risposta: 45 ms (Tr+Tf, angolo 25°C/0°)
• Angolo di visione: orizzontale/verticale 70° (min) - 80° (tipico) (CR>10)
• Cromaticità (CIE1931): Rosso (x:0.587-0.647, y:0.291-0.351)0.290.350, y:0.491-0.551)0.113-0.173, y:0.089-0.149)0.277-0.337, y:0.292-0.352)

Ambiente e affidabilità

• Temperatura di funzionamento/mantenimento: da -30°C a +85°C
• Umidità massima: 90% RH (senza condensazione)
• Test superati: Conservazione/operazione ad alta/bassa temperatura (85°C/-30°C, 96 ore)
• Criteri di accettazione: assenza di difetti funzionali, segmenti mancanti, perdite, bolle o parti sciolte

Nota importante

• Suggerimento di finestra TP: dimensione unilaterale 0,3-0,5 mm più grande dell'area attiva LCM
• Parametri critici: contrassegnati con "*" nelle specifiche originali; parametri di riferimento in "("), parametri CPK in "[]"
• Metodo di imballaggio: TBD (contattare il fornitore per ulteriori dettagli)
