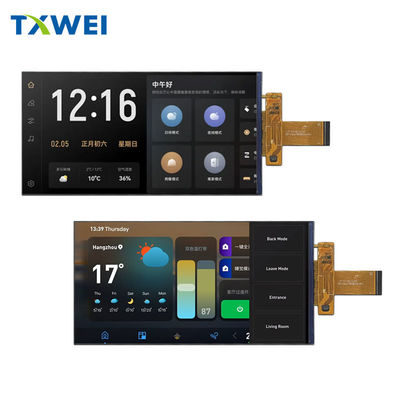

schermo LCD TFT da 7 pollici MIPI schermo ad alta definizione 720*1440 display LCD IPS schermo a colori del pannello domestico intelligente

TXW700185B0 Parametro chiave

La diagonale dello schermo è di 6,9 pollici e la forma complessiva del modulo è di 80,21 mm di larghezza, 162,34 mm di altezza e 2,22 mm di spessore;

L'area di visualizzazione effettiva è di 78,02 mm × 156,04 mm, corrispondente a 720 pixel orizzontali e 1440 pixel verticali.

Ogni pixel orizzontale è ulteriormente diviso in tre sottopixel: rosso, verde e blu.

La spaziatura tra i pixel è di 0,10836 mm × 0,10836 mm, e la disposizione dei pixel è un classico

Striscia verticale RGB.

La modalità LCD è normalmente di tipo di trasmissione nera, guidata da matrice attiva TFT; verso l'alto, verso il basso, sinistra e destra le direzioni possono tutti

ottenere un angolo di visione di 85° e il rapporto di contrasto è superiore a 1000:1 in un angolo di visione positivo.

adotta Sitronix GC9703C, con un'interfaccia MIPI DSI a 4 corsie, e supporta la selezione del colore software fino a 16,7 M.

La parte di retroilluminazione utilizza 16 luci LED bianche con struttura di luce di bordo; un singolo LED ha una tensione di 22,4 V a 26,4 V

a una corrente di 40 mA, con una luminosità complessiva tipica di 300 cd/m2 e una luminosità minima garantita di 250 cd/m2.

L'uniformità di luminosità è ≥ 75% e il LED ha una durata di vita di 30000 ore (che termina a 20 mA e una riduzione di luminosità del 50%).

L'alimentazione in corrente continua è divisa in due canali: VCI fornisce analogica e DC-DC, con una gamma di tensione da 2,8 V a 3,3 V, in genere

3.3 V; IOVCC fornisce I/O digitali, con disponibilità da 1,8 V a 3,3 V, in genere 3,3 V. Il modulo funziona a temperature

compresa tra -20 °C e +70 °C, con temperature di conservazione comprese tra -30 °C e +80 °C e umidità relativa massima del 90% RH.

Il livello basso del pin di reset è efficace, con una larghezza di impulso minima di 10 μs. Dopo il rilascio del RESET, ci vogliono 15 ms per inviare il comando.

Se ripristinato dalla modalità Sleep Out, il comando Sleep Out non può essere inviato entro 120 ms.

La lunghezza totale del FPC è di 44,57 mm, l'area del dito d'oro è di 14,5 mm, l'intervallo

tra 30 perni è 0,5 mm, lo spessore del rinforzo in acciaio finale è 0,1 mm e il raggio di piegatura può essere piegato ripetutamente 10 volte

senza fratture entro 2 mm.

Il peso dell'intera macchina deve essere misurato e annunciato.

La finestra deve essere di 0,3 mm a 0,5 mm più grande dell'area effettiva del modulo per garantire un margine di adattamento sufficiente.

con i requisiti RoHS in materia di contenuto privo di piombo.

TXW700185B0, con la sua lunetta stretta da 6,9 pollici, angolo di visione completo, alta luminosità, ampia gamma di temperature e interfaccia ad alta velocità MIPI,

è stato ampiamente progettato e importato nei seguenti scenari:

In un'automobile il cockpit intelligente: schermo di informazione del comando centrale, schermo di intrattenimento dei passeggeri, display posteriore del poggiatesta, 360°

terminale di visualizzazione surround.
¢ Trasporti su due/tre ruote: pannello degli strumenti della moto elettrica di fascia alta, controllo centrale del nuovo scooter energetico, condivisione

schermo di navigazione della bicicletta elettrica.

- elettronica medica: ecografia portatile, monitor dei segni vitali, pompe per infusione, apparecchiature di trattamento dentale/oftalmico

finestre di visualizzazione.
¢ Prova e misura: oscilloscopio, analizzatore di spettro, analizzatore logico, console di monitoraggio della qualità dell'alimentazione.
- utilizzo commerciale all'aperto: schermo interattivo per armadi di consegna rapida, macchine di rifornimento self-service, guide panoramiche,

intelligentei chioschi di smistamento.
- elettronica delle navi marittime: navigatore GMDSS montato sulla nave, sonar per rilevare i pesci, radar secondario, pannello di interruttore intelligente dello yacht.
- Agricoltura intelligente: controllo centrale di trattori senza pilota, seminatrice di precisione, stazione di terra di veicoli aerei senza pilota agricoli, serra

dispositivo di monitoraggio ambientale.
- emergenza di sicurezza: attrezzature di polizia per l'applicazione della legge, caschi antincendio, termometri, terminali di posizionamento del personale delle mine,

dispositivi portatili di comunicazione di emergenza.
- Rinforzi militari: terminale di dati tattici individuale, display di controllo del fuoco, tablet di emergenza medica sul campo di battaglia,

unità di controllo a terra di veicoli aerei non equipaggiati portatili.
Il TXW700185B0 ha un ampio intervallo di temperatura, una lunga durata, un'elevata luminosità e un angolo di visione completo, il che lo rende l'opzione preferita

Soluzione per gli ingegneri per migliorare la loro esperienza di visualizzazione mantenendo immagini chiare anche in ambienti difficili.
