Alto Color Gamut Alto Luminosità schermo LCD Toccabile 10,4 pollici 1024*768 LVDS Grande Temperatura

Descrizione del prodotto:

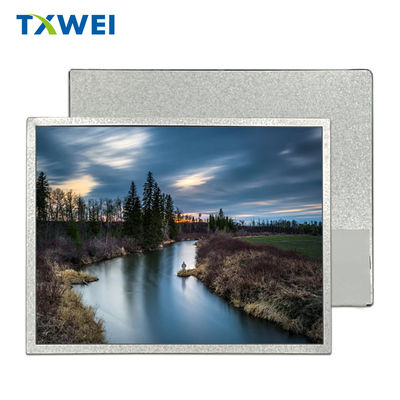

TXW104001N0 è uno schermo display LCD TFT di grado industriale da 10,4 pollici sviluppato indipendentemente da Shenzhen Tianxianwei Technology Co., Ltd. Adotta un design con rapporto standard 4:3 ed è dotato di un pannello IPS ad alta risoluzione 1024 × 768 (XGA) con una luminosità di 400 nit. È una soluzione di visualizzazione altamente affidabile appositamente progettata per ambienti industriali difficili.

Il classico rapporto 4:3, la risoluzione 1024 × 768 e il passo dei pixel di 0,2055 mm assicurano che caratteri, forme d'onda e immagini rimangano nitidi e chiari all'interno di un'area di visualizzazione di 210,432 × 157,824 mm.
Struttura ultrasottile di 228,4 × 174,5 × 5,9 mm, che è il 30% più sottile dei prodotti da 12,1 pollici, può essere facilmente integrata in scenari compatti come console centrali per auto, dispositivi portatili, tablet medici e stazioni di terra per droni.

Angolo di visione completo IPS: veramente senza punti ciechi
L'angolo di visione completo ALL O'CLOCK 178 °/178 ° garantisce una saturazione del colore e un contrasto costanti per gli ingegneri durante la manutenzione laterale del cabinet, le consultazioni mediche circostanti e la navigazione con gli occhi socchiusi del conducente, dicendo addio all'imbarazzante "schermo yin-yang" degli schermi TN.

400 nit di alta luminosità + retroilluminazione ad ampia temperatura
32 LED ad alta efficienza, pilotaggio a corrente costante da 160 mA, contropressione da 27 V, che forniscono una luminosità uniforme di 400 nit; La temperatura di esercizio è -20 ℃~+70 ℃ e la temperatura di stoccaggio è -30 ℃~+70 ℃. Può emettere continuamente e stabilmente indipendentemente dalle notti fredde del nord o dalle alte temperature in cabina.

LVDS 30 Pin: stabilità ad alta velocità, plug and play
Segnale differenziale anti-interferenza, bloccaggio una tantum della presa a 30 pin, riducendo la complessità del cablaggio; Supporta la commutazione della profondità del colore a 6 bit/8 bit, compatibile con le schede driver ARM, x86 e FPGA più diffuse, riducendo i tempi di sviluppo complessivi.
5, Lo standard Tianxianwei dietro il tasso di rendimento del 99,7%
Dalla camera bianca di Classe 1000, ai test tripli AOI+invecchiamento+vibrazioni, e alla risposta post-vendita 24 ore su 24, Tianxianwei Technology ha stabilito una fiducia "zero riparazioni" per ogni TXW104001N0 con un tasso di rendimento della spedizione del 99,7%.

Personalizzazione:

Servizi di personalizzazione del prodotto per il modulo LCD TFT:

Marchio: TXWEI

Numero modello: TXW104001N0

Luogo di origine: Shenzhen

Certificazione: CE ROHS FCC

Quantità minima ordinabile: Negoziare

Prezzo: Negoziare

Dettagli dell'imballaggio: Cartone

Tempi di consegna: 16

Termini di pagamento: L/C TT D/P

Capacità di fornitura: 10000 pezzi

Dimensioni: 10,4 pollici

Dimensioni del contorno meccanico (L*A*P): 228,4*174,5*5,9

Numero di pin Lcm: 30 pin

Area attiva: 210,432(O) * 157,824(V)

Direzione di visualizzazione: TUTTE LE ORE

Parametri tecnici:

Parametri tecnici principali
Tipo di pannello: schermo rigido IPS (modalità normalmente nera)
Area di visualizzazione effettiva: 210,432 × 157,824 mm
Struttura dei pixel: disposizione a strisce RGB
Spaziatura dei pixel: 0,2055 mm
Angolo di visione: Tutte le ORE

Prestazioni ottiche
Luminosità: 400 cd/m ²
Rapporto di contrasto: 800:1 (valore tipico)
Gamma di colori: 72% NTSC (valore tipico)

Caratteristiche elettriche
Metodo di pilotaggio: matrice attiva TFT
Tipo di interfaccia: LVDS 30PIN
Sistema di retroilluminazione: 32 array di LED
Tensione di retroilluminazione: 27 V CC
Corrente di retroilluminazione: 160 mA
Caratteristiche meccaniche
Dimensioni: 228,4 × 174,5 × 5,9 mm
Trattamento superficiale: trattamento di indurimento antiriflesso
Metodo di installazione: telaio anteriore fisso (fori di installazione standard forniti)

Adattabilità ambientale
Temperatura di esercizio: -20 ℃~+70 ℃
Temperatura di stoccaggio: -30 ℃~+70 ℃
Prestazioni sismiche: 5-500Hz/5G (conforme allo standard IEC60068-2-6)

Eccellenti prestazioni di visualizzazione
La tecnologia IPS garantisce l'assenza di dominanti di colore a 178 ° di angolo di visione completo
L'elevata luminosità di 400 nit soddisfa le esigenze di vari ambienti di illuminazione interni ed esterni
La risoluzione di 1024 × 768 offre effetti di visualizzazione delicati

Affidabilità di grado industriale
Design ad ampia temperatura adatto ad ambienti di lavoro estremi
Rafforzare la resistenza agli urti e ai graffi della superficie del vetro
Tempo medio tra i guasti (MTBF)>50000 ore

Design dell'alimentazione ottimizzato
Efficiente sistema di retroilluminazione a LED con un consumo energetico di soli 4,32 W
Supporta l'attenuazione PWM (100-10kHz)
Design a basse interferenze elettromagnetiche

Quando lo spazio è compresso all'estremo, le prestazioni non possono essere compromesse. Il TXW104001N0, con il suo squisito corpo da 10,4 pollici, è dotato di una facilità di 178 °, nitidezza di 400 nit e affidabilità del 99,7%. Non è solo uno schermo, ma anche un fidato "secondo paio di occhi" per ingegneri, medici, soldati e conducenti, che consente ai professionisti di amplificare infinite possibilità in un campo visivo più piccolo.
