| MOQ: | 1pc |
| prezzo: | negotiations |
| Imballaggio standard: | Imballaggio in scatola |
| Periodo di consegna: | 5-8day |
| Metodo di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 100000 PCS |
MCU 2,86 pollici TFT LCD, 2,86"376*960Descrizione del display LCD HVGA

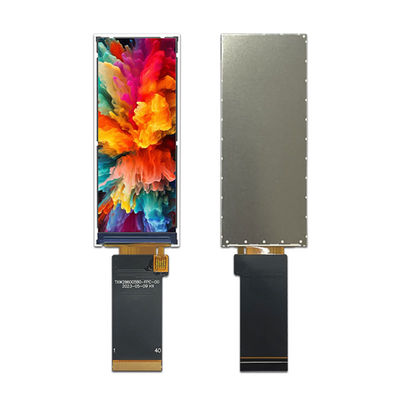

TXW286005B0 è un modulo LCD TFT diagonale da 2,86 pollici con una risoluzione HVGA di 376*960 pixel
Dettagli rapidi del prodotto:
1. LCD Dimensione: 2.86 ¢ TFT
2Risoluzione:376*960
3Angolo di visione: 12 ore.
4- Dimensione del profilo:31.2*76.6*2.05mm
5.Area attiva:26.51*67.68
6. Tipo di interfaccia:Interfaccia RGB24 BIT
7. Pannello tattile: Senza pannello tattile ((Personalizzabile)
8Temperatura: da -20°C a +70°C; da -30°C a +80°C
Caratteristiche del prodotto:
1.TXW286005B0 è un display LCD TFT a colori a diagonale di 3,5 pollici, 376xRGBx960.
2. Questo modulo supporta le interfacce RGB. La dimensione del modulo del modello TXW286005B0 è di 31,2 * 76,6 * 2,05 mm, con un'area effettiva di 26,51 * 67,68 mm;
3.TXW286005B0 e ST7701SN sono integrati sul modulo, con una gamma di tensione di alimentazione logica da 2,8V a 3,3V.
4. Può funzionare in un intervallo di temperatura da -20 °C a +70 °C; il suo intervallo di temperatura di conservazione è da -30 °C a +80 °C.
5.TXW286005B0 è un modulo LCD in modalità verticale con una luminosità di 300cd/m2.
Questo modulo LCD TFT da 2,86 pollici è adatto a prodotti quali penne da lettura, strumenti musicali intelligenti, depuratori d'acqua, macchine per il caffè, forni, altoparlanti, dispositivi portatili, ecc.
FAQ:
Posso avere un ordine di campione?
R: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
D2: e il tempo di consegna?
A: per i prodotti fuori dagli scaffali, immediatamente campioni in magazzino. 1-1,5 settimane per la ricreazione dei campioni. 4-6 settimane per la produzione di massa. Per i prodotti di design, 2-3 giorni per la proposta di disegno di contatore;2 ore per la produzione di campioni al momento dell'omologazione del disegno; 5-6 ore per la produzione di serie/prova all'approvazione del campione.
Q3. Avete un limite di MOQ per l'ordine di campione e produzione?
A: MOQ basso. 3-5pcs per il controllo dei campioni è disponibile. MOQ di produzione di massa è normalmente 1K / lotto. Supportiamo qty inferiore al MOQ MP per ordine trail-run / PP-run.
Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?
A: Spedizione via DHL, UPS, FedEx o TNT. L'arrivo richiede 5-7 giorni. Spedizione aerea e marittima opzionale.
Q5. Come procedere con un ordine di modulo LCD?
R: Innanzitutto, fateci conoscere i vostri requisiti o la vostra applicazione.
In secondo luogo citiamo secondo le vostre esigenze o i nostri suggerimenti.
In terzo luogo, il cliente conferma i campioni e deposita per l'ordine formale.
In quarto luogo organizziamo la produzione.
| Prodotto: | 2.86" di TFT | Schermo tattile: | Senza TP ((Personalizzabile) |
| Risoluzione: |
376*960 |
Direzione di visione: | Alle 12 |
| Interfaccia: |
Interfaccia RGB 24 BIT |
Numero di pin: | 40 pin |
| Collegamento: | Collegamento (personalizzabile) | Luminanza superficiale: | 300 Cd/m2 |
| Temperatura di funzionamento: | -20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
MCU 2,86 pollici TFT LCD, 2,86" 376x960 HVGA LCD Display Display Disegno
Caratteristiche dell'unità di retroilluminazione
Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 4 LED bianchi.
sono riportate nelle tabelle seguenti.
| Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità | Altre note |
| Voltaggio in avanti | V.F | 2.8 | - Non lo so. | 3.2 | V. | - Non lo so. |
| Corrente in avanti | Io...F | - Non lo so. | 80 | - Non lo so. | mA | - Non lo so. |
| Luminanza (con LCD) | Lv | - Non lo so. | 250 | - Non lo so. | cd/m2 | - Non lo so. |
| Tempo di vita del LED | N/A | - Non lo so. | 30,000 | - Non lo so. | Ora | Nota 1 |
TFT DCCharastatistiche
| Caratteristiche | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità |
| Tensione di alimentazione per I/O | VDDIO | 1.65 | 1.8 | 3.3 | V. |
| Tensione di alimentazione per (DC/DC) | VDD | 2.6 | 2.8 | 3.3 | V. |
| Consumo corrente | Io...DD | - Non lo so. | - Non lo so. | 50 | mA |
| Io...DD-SLEEP | - Non lo so. | - Non lo so. | 150 | UA |
Descrizione della funzione del modulo
| Numero PIN. | Il simbolo | LCMFunzionale | Altre note |
| 1 ~ 2 | LEDA | alimentazione del terminale di ingresso dell'anodo di retroilluminazione. | |
| 3 ~ 4 | LEDK | Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. | |
| 5 | GND | Terreno di potenza | |
| 6 | RISET | Ripristina il terminale di ingresso del segnale. | |
| 7 | CS | Segnale di selezione del chip. | |
| 8 | SCL | Segnale di orologio seriale. | |
| 9 | SDA | Pin di ingresso/uscita di dati seriali. | |
| 10~33 | D0~D23 | Bus dati di interfaccia RGB. | |
| 34 | HSYNC | Segnale sincrono di linea per il funzionamento dell'interfaccia RGB. | |
| 35 | VSYNC | Segnale sincrono a fotogramma per l'interfaccia RGB. | |
| 36 | DCLK | Segnale di orologeria a punti per l'interfaccia RGB. | |
| 37 | DE | Segnale di attivazione dati per il funzionamento dell'interfaccia RGB. | |
| 38 | VCC | Fornitore di alimentazione per LCD. | |
| 39 | IOVCC | Fornitore di alimentazione per I/O. | |
| 40 | GND | Terreno di potenza |
Caratteristiche ottiche
2.86" inchi LCD TOUCH MODULE
Video
Video
Video
|
|
