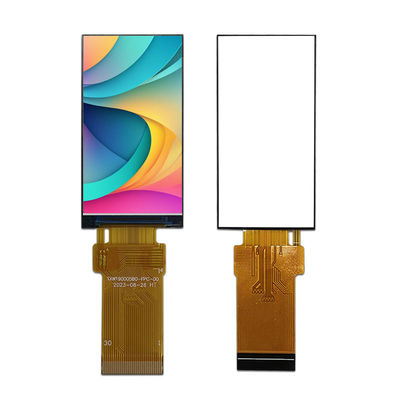

OEM 1.9-inch 170 × 320 LCD TFT display modulo MCU 8-bit interfaccia

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

OEM 1.9-inch 170 × 320 LCD TFT display modulo MCU 8-bit interfaccia

MOQ:	1pc
prezzo:	negotiations
Imballaggio standard:	Imballaggio in scatola
Periodo di consegna:	5-8day
Metodo di pagamento:	L/C, T/T
Capacità di approvvigionamento:	100000 PCS

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Shenzhen

Marca

TXWEI

Certificazione

ISO9001 IS014001 IATF16949

Numero di modello

TXW190005B0

Numero di pixel:

170*320

Direzione di visione:

Brillantezza:

350 NITS

Area attiva:

22.7 ((H) * 42.72 ((V) mm

Dimensione del profilo:

25.8*49.72*1.43mm

Temperatura di funzionamento:

-20+70°C

Temperatura di conservazione:

-30+80°C

Conteggio dei pin:

30 pin

Interfaccia LCM:

Interfaccia MCU 8 BIT

Evidenziare:

1Modulo di visualizzazione TFT LCD da 0

9 pollici

Modulo di visualizzazione LCD tft OEM

Descrizione del prodotto

1schermo TFT a barre da 0,9 pollici 170*320 pixel

TXW190005B0 è un modulo LCD TFT con una diagonale di 1,9 pollici, WVGA 170 * 320, display LCD TFT a colori, può essere progettato come PCAP, il nostro modello di prodotto è TXW190005B0.
2. Questo modulo supporta l'interfaccia MCU a 8 bit. La dimensione del modulo del modello TXW190005B0 è di 25,8 * 49,72 * 1,43 mm e la dimensione effettiva dell'area è di 22,7 (H) * 42,72 (V) mm;
Il controller TXW190005B0 e ST7789V sono integrati sul modulo, con un range di tensione di alimentazione logica di 3,2 V.
TXW190005B0 è un modulo LCD in modalità verticale con una luminosità di 350cd/m2.La luminosità della superficie può essere personalizzata

Dettagli rapidi del prodotto:

1Dimensione LCD: 1,9 ′′ TFT

2Risoluzione:170*320

3Angolo di visione: 12 ore.

4- Dimensione del profilo:25.8*49.72*1.43mm

5.Area attiva:22.7 ((H) * 42.72 ((V)

6. Tipo di interfaccia:MCU 8 BIT

7. Pannello tattile: Senza pannello tattile ((Personalizzabile)

8Temperatura: da -20°C a +70°C; da -30°C a +80°C

Prodotto:	1.9" di TFT	Schermo tattile:	Senza TP ((Personalizzabile)
Risoluzione:	170*320	Direzione di visione:	Alle 12
Interfaccia:	mcu	Numero di pin:	30 pin
Collegamento:	Collegamento (personalizzabile)	Luminanza superficiale:	350 Cd/m2
Temperatura di funzionamento:	-20°C a +70°C	Rispetto:	Compliance REACH e RoHS

Servizio clienti

1.Prima di firmare un contratto ufficiale con il nostro cliente, vi aiuteremo ad analizzare e fornire una soluzione professionale basata sulle informazioni sul progetto del cliente e a trovare la soluzione ottimale.

2. La vostra inchiesta relativa ai nostri prodotti o prezzo sarà risposto in 24 ore.

3Continuate a informare i nostri clienti sul processo di produzione e aiutate a organizzare il controllo di qualità in fabbrica se necessario.

4. Garanzia di un anno per il nostro display LCD dopo la consegna. Tutti i difetti possono essere restituiti e sostituiti entro il periodo di garanzia.

5L'acquirente può inviare un tecnico alla nostra fabbrica per una formazione gratuita prima della consegna.

6Per il supporto tecnico o commerciale essenziale, organizzeremo una riunione di conferenza, un servizio tecnico online o un aiuto locale sul posto.ecc per soddisfare le diverse esigenze del cliente.

1Display LCD TFT da 0,9 pollici Disegno

OEM 1.9-inch 170 × 320 LCD TFT display modulo MCU 8-bit interfaccia 0

OEM 1.9-inch 170 × 320 LCD TFT display modulo MCU 8-bit interfaccia 1

Caratteristiche dell'unità di retroilluminazione

Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 4 LED bianchi.

Caratteristiche	Il simbolo	Un minuto.	Tipo	- Max, ti prego.	Unità	Altre note
Voltaggio in avanti	V._F	2.8	- Non lo so.	3.3	V.	- Non lo so.
Corrente in avanti	Io..._F	- Non lo so.	80	- Non lo so.	mA	- Non lo so.
Luminanza (con LCD)	Lv	- Non lo so.	500	- Non lo so.	cd/m²	- Non lo so.
Tempo di vita del LED	N/A	- Non lo so.	30,000	- Non lo so.	Ora	Nota 1

Descrizione della funzione del modulo

Numero PIN.	Il simbolo	LCMDescrizione
1	GND	Scendi.
2	VCC	Fornitore di alimentazione per LCD.
3	IM2
4	IM1
5	RISET	Ripristina il pin di ingresso del segnale.
6	CS	Segnale di selezione del chip.
7	DC ((SPI_SCL)	Registra il segnale di selezione.
8	WR ((SPI_RS)	Scrivi un segnale stroboscopico.
9	R & S	Leggi il segnale stroboscopico.
10	SDA	Pin di ingresso/uscita di dati seriali.
11-18	DB0-DB7	Bus dati di interfaccia parallela MCU.
19	TE	Imposta l'impulso della testa per un effetto di strappo.
20	LEDA	Fornitura di alimentazione per l'ingresso dell'anodo della retroilluminazione a LED.
21	LEDK1	Fornitore di alimentazione per l'ingresso catodico della retroilluminazione a LED.
22	LEDK2	Fornitore di alimentazione per l'ingresso catodico della retroilluminazione a LED.
23	LEDK3	Fornitore di alimentazione per l'ingresso catodico della retroilluminazione a LED.
24	LEDK4	Fornitore di alimentazione per l'ingresso catodico della retroilluminazione a LED.
25	GND	Scendi.
26	TP_RST	CTP_Reset Pin di ingresso del segnale.
27	TP_SCL	CTP_Clock Signal
28	TP_SDA	CTP_Data Singnal
29	TP_INT	CTP_STOP Signal
30	GND	Scendi.

RElemento di prova di affidabilità

- No, no, no, no.	Articolo di prova	Condizione di prova	Altre note
1	Immagazzinamento ad alta temperatura	+70°C / 96H	1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
2	Disponibilità a bassa temperatura	-30°C / 96H
3	Alta velocità, in funzione	+60°C / 96H
4	Temperature basse.	-20°C / 96H
5	Immagazzinamento ad alta temperatura/umidità	50°C x 90%RH /96H
6	Shock termico e di freddo	Stato statico, -20°C ((30 min) ~60°C (30 min),10 cicli

1.9" Modo LCD TOUCH di pollice

OEM 1.9-inch 170 × 320 LCD TFT display modulo MCU 8-bit interfaccia 3

OEM 1.9-inch 170 × 320 LCD TFT display modulo MCU 8-bit interfaccia 4

OEM 1.9-inch 170 × 320 LCD TFT display modulo MCU 8-bit interfaccia 5
