| MOQ: | 1pc |
| prezzo: | negotiations |
| Imballaggio standard: | Imballaggio in scatola |
| Periodo di consegna: | 5-8day |
| Metodo di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 100000 PCS |
Descrizione del modulo di visualizzazione LCD TFT a strisce da 0,96 pollici di grado industriale
Come tecnologia di visualizzazione emergente, gli schermi LCD a strisce IPS hanno gradualmente attirato l'attenzione degli utenti a causa dei loro vantaggi unici e degli ampi scenari di applicazione.L'effetto visivo panoramico è più confortevoleAllo stesso tempo, questo design rende anche lo schermo più ergonomico e più facile da usare.e migliorare l'esperienza visiva dell'utenteIl vantaggio di uno schermo LCD IPS a forma di barra è il basso consumo energetico, il che significa che genera meno calore durante il funzionamento e non richiede grandi dissipatori di calore.riducendo così lo spreco di energia e l'inquinamento ambientale.
TXW096006S1 è un modulo TFT da 0,96 pollici con tecnologia IPS a risoluzione 80 * 160. Questo LCD TFT circolare è dotato di IC ST7735 e supporta l'interfaccia SPI a 4 bit.schermo touch PCAP a più punti personalizzabile con supporto per l'interfaccia I2CLa sua funzionalità multi-touch e le sue eccellenti prestazioni visive la rendono la scelta ideale per applicazioni più impegnative.
Questo display combina tecnologia di display all'avanguardia, prestazioni potenti e compatibilità multifunzionale, rendendolo la soluzione migliore per vari settori automobilistici, industriali, medici,e applicazioni domestiche intelligenti.
- bassa tensione di ingresso: VDD: 2,8 ~ 3,3 V;
- Display Colori di TFT LCD: 16,7M colori
Interfaccia CPU: Interfaccia SPI 4 BIT
- Circuito interno di alimentazione.
| Informazioni generali | Specificità | Unità |
| Area di visualizzazione ((AA) |
10.8(H) * 21.7(V) -(0.96 pollici) |
mm |
| Elemento driver | Matrice attiva TFT a-Si | - |
| Colori di visualizzazione | 16.7M | colori |
| Numero di pixel |
80*3RGB ((H) X160 ((V) |
punti |
| Disposizione dei pixel | Striscia verticale RGB | - |
| Pitch dei pixel |
0.135*0.1356 |
mm |
| Angolo di visione | Tutti | ore |
| Dispositivo IC |
ST7735 |
- |
| Disposizione dei pixel di colore | Striscia verticale RGB | - |
| Modalità di visualizzazione | Trasmettitore/Normalmente nero | - |
| Temperatura di funzionamento |
-20+70 |
°C |
| Temperatura di conservazione |
-30 + 80 |
°C |
Caratteristiche dell'unità di retroilluminazione
Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 1 LED bianco.
| Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità | Altre note |
| Voltaggio in avanti | V.F | 2.8 | - Non lo so. | 3.2 | V. | - Non lo so. |
| Corrente in avanti | Io...F | - Non lo so. | 20 | - Non lo so. | mA | - Non lo so. |
| Luminanza (con LCD) | Lv | - Non lo so. | 600 | - Non lo so. | cd/m2 | - Non lo so. |
| Tempo di vita del LED | N/A | - Non lo so. | 30,000 | - Non lo so. | Ora | Nota 1 |
Diagramma del modulo di visualizzazione LCD TFT a strisce da 0,96 pollici di grado industriale
Caratteristiche dell'unità di retroilluminazione
| 1 | NC | Nessuna connessione. |
| 2 | NC | Nessuna connessione. |
| 3 | SDA | pin di segnale di ingresso/uscita |
| 4 | SCL | Pin di segnale dell'orologio sincrono |
| 5 | RS | Visualizzazione dei dati/pin di selezione del comando |
| 6 | RISET | Ripristina il terminale di ingresso del segnale. |
| 7 | CS |
Chip selezione pin di ingresso del segnale |
| 8 | GND | Gonda |
| 9 | NC | Nessuna connessione. |
| 10 | VDD | L'impianto di alimentazione è dotato di un sistema di alimentazione a combustibile liquido. |
| 11 | LEDK | Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 12 | LEDA | alimentazione del terminale di ingresso dell'anodo di retroilluminazione. |
| 13 | GND | Gonda |
RElemento di prova di affidabilità
| - No, no, no, no. | Articolo di prova | Condizione di prova | Altre note |
| 1 | Immagazzinamento ad alta temperatura | +70°C / 96H |
1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
|
| 2 | Disponibilità a bassa temperatura | -20°C / 96H | |
| 3 | Alta velocità, in funzione | +60°C / 96H | |
| 4 | Temperature basse. | -10°C / 96H | |
| 5 | Immagazzinamento ad alta temperatura/umidità | 50°C x 90%RH /96H | |
| 6 | Shock termico e di freddo | Stato statico, -10°C ((30 min) ~60°C (30 min),10 cicli |

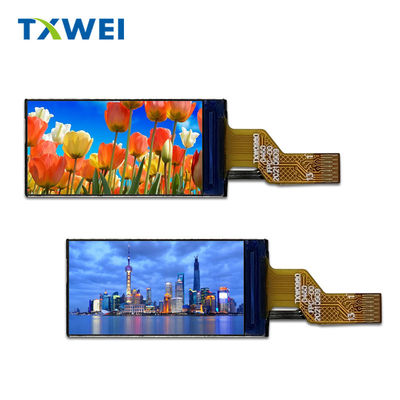

Immagine del prodotto del modulo di visualizzazione LCD TFT a strisce da 0,96 pollici
Vantaggi dello schermo di Tianxianwei: schermo a barre, alta luminosità, alta qualità, oltre 10 anni di fornitura
