3.5 pollici TFT 320*480 ILI9488 40pin IPS LCD Display Module con interfaccia RGB

TXW350141N0:3.5 "Module LCD TFT Introduzione e utilizzo del prodotto

panoramica del prodotto

TXW350141N0 è un modulo LCD TFT da 3,5 pollici prodotto da Shenzhen Tianxianwei Technology Co., Ltd.Adotta una risoluzione di 320RGB480 e ha eccellenti effetti di visualizzazione e una vasta gamma di campi di applicazioneQuesto prodotto integra la tecnologia TFT avanzata e il pannello LCD IPS, offrendo agli utenti un'esperienza visiva delicata e colorata.

Nel rapido sviluppo dell'automazione industriale, dell'elettronica medica, delle case intelligenti e di altri campi,moduli touch e display altamente affidabili e ad alte prestazioni sono diventati componenti chiave per gli aggiornamenti dei dispositiviIl modulo di visualizzazione LCD standard TXW350141N0 lanciato da Shenzhen Tianxianwei Technology Co., Ltd.sta diventando una scelta ideale per le soluzioni di visualizzazione di grado industriale a causa delle sue eccellenti prestazioni di visualizzazione, stabilità nell'adattamento all'ambiente e funzione tattile integrata.

Numero di modello:TXW350141N0
Dimensione:3.5 pollici
Numero di pixel:320*480
Direzione di visione:IPS
Interfaccia di visualizzazione:RGB 40 PIN
Display IC:ILI9488
Luminosità: 500 nit
Area attiva:48.96*73.44 mm)
Dimensione del profilo:54.48*84.71*2.2 mm)
Temperatura di funzionamento: -20+70°
temperatura di conservazione: -30+80°
Area di applicazione: elettrodomestici, schermi per porte seriali industriali, display per stampanti 3D, display per automobili, strumenti di prova, display medici

FUNZIONE DEL PRODOTTO

1Display ad alta risoluzione

Risoluzione 320RGB480: fornisce un display di immagini chiaro e delicato, adatto a vari requisiti di visualizzazione ad alta precisione.

16.7M display a colori: attraverso la selezione del software, si possono ottenere livelli di colore ricchi per soddisfare diverse esigenze visive.

2. Ampia prospettiva

Pannello LCD IPS: fornisce un'esperienza di visualizzazione a vista completa, ottenendo effetti di visualizzazione coerenti ad ogni angolo.

3Sistema di retroilluminazione

7 retroilluminazione LED bianca: luminosità uniforme, fino a 500 cd/m2 (valore tipico), adatta a vari ambienti di illuminazione.

Lungo ciclo di vita della retroilluminazione: il LED ha una durata fino a 30000 ore (quando la luminosità scende al 50% della luminosità iniziale), garantendo una stabilità a lungo termine durante l'uso.

4Interfacce ricche

Interfaccia RGB: trasmissione dati ad alta velocità, supporta un display ad alta frequenza di aggiornamento.

Funzione touch (opzionale): supporta il tocco resistivo o capacitivo (a seconda del modello specifico) per migliorare l'esperienza di interazione dell'utente.

5. Funzionamento a temperatura ampia

Intervallo di temperatura di funzionamento: - adatto a vari ambienti difficili da 20 °C a 70 °C.

Intervallo di temperatura di stoccaggio:- 30 °C a 80 °C per garantire la stabilità di stoccaggio a lungo termine.

Utilizzatori

一Connessione hardware

Docking dell'interfaccia: collegare l'interfaccia MIPI del modulo TXW350141N0 all'interfaccia corrispondente del controller principale.

Connessione dell'alimentazione: fornire al modulo una tensione di alimentazione stabile (VDDIO: 1,65-3,3 V, VDD: 2,5-3,3 V) e collegarlo all'alimentazione della retroilluminazione.

Funzione tattile (se applicabile): collegare l'interfaccia del circuito integrato tattile per garantire che la funzione tattile sia normale.

二Configurazione del software

Installazione del driver: installare il corrispondente programma del driver secondo le specifiche e il manuale dei dati del driver IC (ILI9488) fornito.

Impostazioni dei parametri di visualizzazione: i parametri di visualizzazione come la risoluzione e la modalità colore possono essere configurati tramite software.

Impostazioni dei parametri touch (se applicabili): configurare i parametri del touch IC, come la sensibilità touch, l'area touch, ecc.

三"Prove funzionali"

Prova di visualizzazione: dopo aver collegato la configurazione hardware e software, eseguire una prova di visualizzazione per assicurarsi che l'immagine sia visualizzata normalmente.

Prova tattile (se applicabile): eseguire la prova delle funzioni tattili per garantire una risposta tattile sensibile e accurata.

Test di adattabilità ambientale: effettuare test in ambienti a temperatura e umidità diverse per garantire la stabilità e l'affidabilità del modulo.

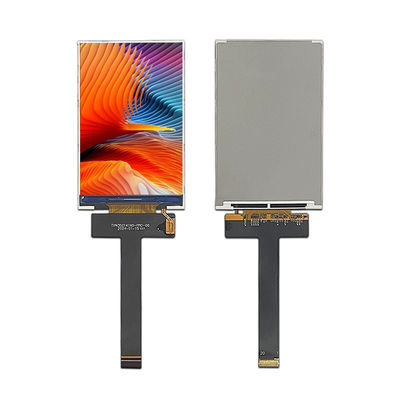

Fotografia del prodotto

TXW350141N0 non è solo un modulo di visualizzazione ad alte prestazioni, ma anche il "centro visivo e interattivo" per l'aggiornamento di dispositivi intelligenti.Il concetto di progettazione che equilibra prestazioni e affidabilità fornisce un solido supporto tecnico per l'innovazione dei prodotti in settori quali la sanità e l'elettronica di consumoSe avete bisogno di ulteriori dettagli tecnici o di richiedere campioni, contattate il servizio clienti.
