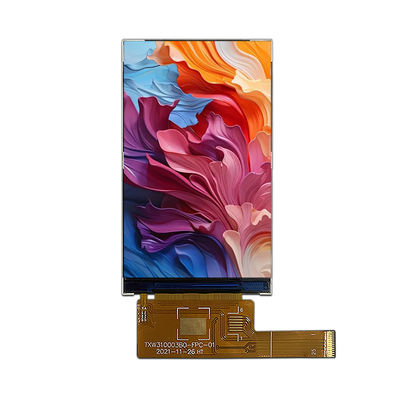

3.1 pollice 480*800 interfaccia RGB ST7701S modulo display LCD a 54 pin

TXW310003B0 Display LCD industriale da 3,1 pollici Introduzione al prodotto

1Performance del display centrale

1.1schermo IPS ad alta definizione

Utilizzando un pannello da 3,1 pollici con risoluzione 480 × 800 (densità di pixel 307PPI) e tecnologia IPS a grande angolo di visione, ottiene:

Angolo di visione completo 178 °

20001 display ad alto contrasto

72% copertura della gamma di colori NTSC

16.7 milioni di display a colori a colori

1.2Parametri ottici di livello professionale

400nits di luminosità (valore tipico)

7001 progettazione della trasmissibilità

Trattamento della superficie di supporto antiabbagliamento (facoltativo)

2Progettazione di affidabilità di livello industriale

2.1Adattabilità agli ambienti difficili

Temperatura di lavoro: -20 °C~+70 °C (supporta un valore di picco istantaneo di 85 °C)

Temperatura di conservazione:- 30°C~+80°C

Tolleranza all'umidità: ambiente non condensante a 95% RH

Livello antivibrazione: 5G (10-500Hz)

2.2Interfaccia e driver

Equipaggiato con circuito integrato del driver ST7701S

Interfaccia RGB a 24 bit (connettore FPC a 54 pin)

Supporta l'assorbimento PWM (intervallo di frequenza: 1K-50KHz)

Consumo energetico tipico: 1,2 W @ tutto schermo bianco

3Progettazione strutturale precisa

3.1Imballaggio compatto

Area di visualizzazione: 40,32 × 67,2 mm (diagonale 79 mm)

Dimensioni complessive: 43,48 × 74,72 × 1,74 mm

0.5 mm di confine stretto

Sostenere l'integrazione di schermi touch capacitivi/resistivi

3.2Compatibilità dell'installazione

Fornire le posizioni dei fori di installazione della specifica M2

Copertura di schermatura in metallo personalizzabile

Installazione multidirezionale montata sul retro/lato a supporto

4Scenari tipici di applicazione

4.1Campo Smart Home

Pannello touch del condizionatore d'aria centrale

Visualizzazione dello stato dell'interruttore intelligente

Interfaccia del sistema di controllo di accesso intelligente

4.2Scenari di controllo industriale

terminale di controllo PLC

Display di lettura dello strumento

HMI delle apparecchiature di automazione

4.3Applicazione di attrezzature speciali

Dispositivo di registrazione della guida montato su auto

Attrezzature di monitoraggio medico

Terminale portatile esterno

5Servizi tecnologici a valore aggiunto

Fornire fornitura modulare OpenFrame/LCM

Supporto per lo sviluppo di firmware UI personalizzato

Soluzione di miglioramento facoltativa, leggibile alla luce solare

Fornire soluzioni di protezione EMC/ESD

Questo modulo di visualizzazione ha superato la certificazione RoHS e CE, e viene fornito con un kit di test di visualizzazione e la documentazione di sviluppo.Supporta una rapida integrazione con le piattaforme embedded tradizionali (STM32/ARM/Linux)Il ciclo tipico di produzione è di 8-10 settimane e un piano di prezzo a livelli può essere fornito in base alle esigenze del cliente.

Suggerimenti di processo personalizzati

• Analisi dei requisiti: chiarire i requisiti specifici per un basso consumo energetico e prestazioni cromatiche (come il consumo energetico obiettivo, la precisione cromatica, ecc.).
• Regolazione dei parametri: ottimizza la luminosità della retroilluminazione, i parametri del colore e la frequenza di aggiornamento attraverso il chip del driver e la progettazione dell'hardware.
• Validazione delle prove: utilizzare strumenti professionali per verificare il consumo di energia e le prestazioni del colore per garantire la conformità ai requisiti.
• Produzione in serie: dopo aver completato il progetto personalizzato, viene effettuata la produzione di massa e la consegna.

disegno di progetto

Disegno del prodotto

Tianxianwei è stata fondata nel 2014.

Fornire soluzioni di applicazione di prodotto a grandezza naturale, supportare la personalizzazione di prodotti di alta luminosità di fascia alta e soddisfare le esigenze di più settori.Avere più diritti di proprietà intellettuale (compresi i marchi), brevetti e diritti d'autore sul software) e l'ottenimento di certificati di qualificazione e licenze amministrative pertinenti
