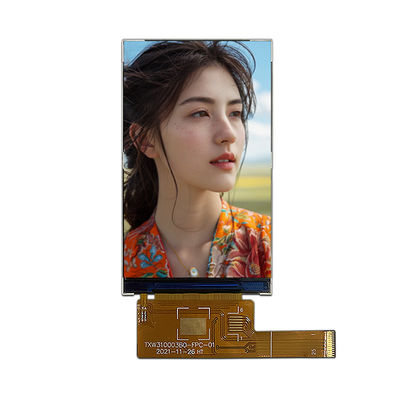

Interfaccia RGB Modulo LCD tft da 3,1 pollici 480*RGB*800 Risoluzione ST7701S Driver IC

Analisi dei vantaggi del prodotto TXW310003B0

1"Mostra vantaggi di prestazione"

• Alta risoluzione e rappresentazione dei colori
• Risoluzione 480 × RGB × 800, supporto per 16,7 M colori (configurato tramite software driver IC), soddisfa l'immagine ad alta definizione e i requisiti di colore delicati.
• L'arrangiamento dei pixel a strisce verticale RGB migliora la riproduzione dei colori e la nitidezza del display, adatto per visualizzare testo, grafici e immagini dinamiche.

Tutti in vista

• Adottando la modalità di visualizzazione Normalmente Nero, con alto contrasto e un angolo di visione in tutte le direzioni (su, giù, sinistra, destra), non vi è alcun problema di colore o inversione della scala di grigi.

Ottimizzazione dei parametri ottici

• Uniformità della luminosità ≥ 80%, garantendo una luminosità costante in tutte le aree dello schermo e riducendo l'affaticamento visivo.
• Il sistema di retroilluminazione utilizza 6 luci LED bianche con valori tipici di luminosità (TBD) personalizzabili, supportando una visualizzazione chiara in ambienti ad alta luminosità.

2Interfaccia e vantaggi di compatibilità

Interfaccia MIPI-DSI ad alta velocità

• Supporta un'interfaccia MIPI a 2 canali (High Speed Mode), alta velocità di trasmissione, compatibile con le principali piattaforme di processori (come ARM, Qualcomm, ecc.), semplificando la progettazione dell'hardware.
• Fornire la modalità Low Power per ridurre il consumo di energia e prolungare la durata della batteria del dispositivo nelle immagini statiche.
• Funzione di controllo tattile integrata
• Interfaccia I2C riservata (CTP_SDA/SCL) e segnale di interruzione (CTP_INT), che supporta l'espansione di schermi touch capacitivi/resistivi per migliorare l'esperienza di interazione uomo-macchina.
• Fornitore di alimentazione touch indipendente (2.8V CTP_VCC) per evitare interferenze del segnale.

3Affidabilità e adattabilità all'ambiente

• Funzionamento ad ampia temperatura e test rigorosi
• Intervallo di temperatura di lavoro:- 20 °C a 70 °C, temperatura di conservazione:- 30 °C a 80 °C, adatto a dispositivi elettronici intelligenti, ambienti industriali, medici e altri.
• Superato 50 prove di shock a caldo e freddo (-20 °C) ≈ 60 °C e 96 ore di prova ad alta temperatura e umidità (50 °C/90% RH) per garantire la stabilità a lungo termine.

Progettazione della lunga durata del sistema di retroilluminazione

• La durata di vita del LED è di 30000 ore (con decadimento della luminosità fino al 50%), calcolata in base a 8 ore di utilizzo giornaliero, che può durare più di 10 anni e ridurre i costi di manutenzione.
• Il design del circuito del driver di retroilluminazione è semplice (6 LED in serie), supporta il controllo della corrente costante ed evita danni da sovraccarico.

4"Bassissimo consumo energetico e progettazione a risparmio energetico"

Gestione efficiente dell'energia

• Corrente di lavoro ≤ 50 mA, consumo di energia in modalità riposo ≤ 150 μA, adatto a dispositivi alimentati a batteria (come terminali portatili e dispositivi IoT).
• Supporta ingressi di ampia tensione di VCC (2.6-3.6V) e IOVCC (1.65-3.3V), compatibili con più soluzioni di alimentazione.
• Rispetto ambientale
• Conformi agli standard RoHS, i materiali e i processi sono privi di piombo, soddisfacendo i requisiti ambientali per l'esportazione verso i mercati europei e americani.

5Vantaggi di progettazione e integrazione

Progettazione modulare compatta

• Le dimensioni del modulo sono di 43,48 × 74,72 × 1,74 mm, con uno spessore di soli 1,74 mm, adatti a dispositivi incorporati con spazio limitato

Scenari di applicazione

1. Apparecchiature industriali: Interfaccia uomo-macchina (HMI), Pannello di controllo
2. Elettronica di consumo: dispositivi portatili, schermi per la casa intelligente
3. Apparecchiature mediche: modulo di visualizzazione di piccoli strumenti

riassumere

Il TXW310003B0 è diventato la soluzione di visualizzazione preferita per l'elettronica intelligente, l'industria, il consumo, la medicina e altri campi grazie al suo display ad alta risoluzione, all'esperienza di visualizzazione completa,affidabilità ad ampia temperatura, progettazione a basso consumo, e caratteristiche di integrazione modulare e facile.aiutare i clienti a consegnare rapidamente i loro prodotti e ridurre i costi di manutenzione.

disegno di progetto

Disegno del prodotto
