Modulo di visualizzazione LCD TFT MCU personalizzato 240*320 pannello di visualizzazione ST7789V da 2,4 pollici

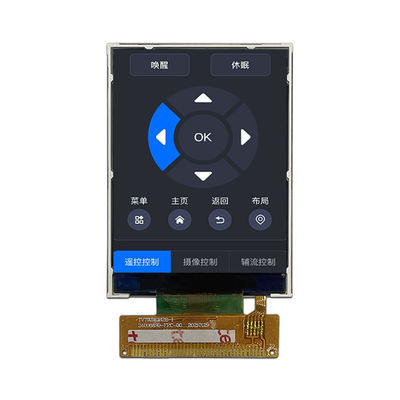

Nome del prodotto: TXW240088S0 Modulo LCD TFT da 2,4 pollici

Visualizzazione del prodotto:

TXW240088S0 è un modulo LCD TFT da 2,4 pollici progettato e prodotto da Shenzhen Tianxianwei Technology Co., Ltd.Questo modulo è adatto a vari dispositivi elettronici e scenari di applicazione a causa della sua elevata risoluzione, ricco rendering a colori e eccellenti prestazioni di visualizzazione.

Caratteristiche del prodotto:

Specificità del display: 240xRGBx320 pixel, che fornisce una visualizzazione chiara di immagini e testo.

Il driver IC: ST7789V2-G4-A di Sitronix è utilizzato per garantire prestazioni e compatibilità stabili.

Selezione del colore: supporta i colori 65K/262K, regolabile dal software per soddisfare i diversi requisiti di colore.

Tipo di retroilluminazione: retroilluminazione LED bianca, che fornisce luminosità e colore uniformi.

Tipo di interfaccia: interfaccia MCU a 16 bit, conveniente per la connessione e la trasmissione dei dati con i microcontrollori.

Adattabilità ambientale: la gamma di temperatura di lavoro è compresa tra -20 °C e +70 °C e la gamma di temperatura di conservazione tra -30 °C e +80 °C, adatta a varie condizioni ambientali.

Requisiti ambientali: conformità alle norme RoHS, materiali e lavorazioni privi di piombo, tutela dell'ambiente.

Le specifiche tecniche:

Tipo di schermo: LCD TFT a colori

Disposizione dei pixel: Disposizione delle strisce RGB

Distanza tra i pixel: 0,153 (H) x 0,153 (V) millimetri

Area di attività: 36,72 (H) x 48,96 (V) millimetri

Perspective: All O'Clock

Dimensioni del modulo: 42,72 (W) x 58,50 (H) x 2,15 (T) millimetri

Sistema di retroilluminazione: 4 LED bianchi, tensione da 2,8V a 3,2V, corrente da 80mA

Luminosità: 550 cd/m2 (valore tipico)

Uniformità: 80% (valore minimo)

Temperatura di funzionamento:- 20 °C a +70 °C

Temperatura di conservazione:- 30 °C a + 80 °C

Umidità: 90% RH

Applicazioni versatili: sia che si tratti di apparecchiature fotografiche, telecomandi, interruttori intelligenti, fotocamere digitali, effetti musicali, registratori di guida, ecc.TXW200078B0 può adattarsi perfettamente e mostrare le sue prestazioni eccezionali.

Descrizione della funzione del modulo

Il modulo contiene più pin per l'implementazione di diverse funzioni, tra cui, a titolo esemplificativo:

GND: Power Ground

CS: Pin di ingresso del segnale di selezione del chip

RS: visualizzazione dei dati/pin di selezione dei comandi

WR: MCU interfaccia parallela abilitare la scrittura

RD: Leggi i dati sul bordo in aumento

DB0-DB15: Bus dati di interfaccia parallela MCU

RESET: terminale di ingresso del segnale di reset, basso livello valido

IOVCC: alimentazione I/O

VCC: alimentazione da 2,5 a 3,3 V

LEDK1-LEDK4: alimentazione del terminale di ingresso del catodo di retroilluminazione

LEDA: alimentazione dell'anodo di ingresso della retroilluminazione

Caratteristiche elettriche: fornisce un intervallo di tensione di alimentazione stabile, con tensione di alimentazione I/O compresa tra 1,65V e 3,3V e tensione di alimentazione DC/DC compresa tra 2,5V e 3,3V,garantire il funzionamento stabile del modulo in diverse condizioni di alimentazione.

Affidabilità e durata: i LED hanno una lunga durata fino a 30000 ore, il che significa cicli di manutenzione più lunghi e costi di sostituzione più bassi.

Supporto tecnico e servizi: Shenzhen Tianxianwei Technology Co., Ltd. fornisce un supporto tecnico professionale e un servizio clienti per garantire che i clienti possano ricevere assistenza tempestiva durante l'uso.

Servizi personalizzati: in base alle esigenze del cliente, possono essere fornite soluzioni personalizzate, comprese dimensioni, interfacce e altre caratteristiche, per soddisfare le specifiche esigenze di applicazione.

Shenzhen Tianxianwei Technology Co., Ltd. si impegna a fornire soluzioni di display di alta qualità.è la scelta ideale per le esigenze di visualizzazione dei prodotti elettroniciPer ulteriori informazioni sul prodotto o supporto tecnico, si prega di contattare il nostro rappresentante commerciale.
