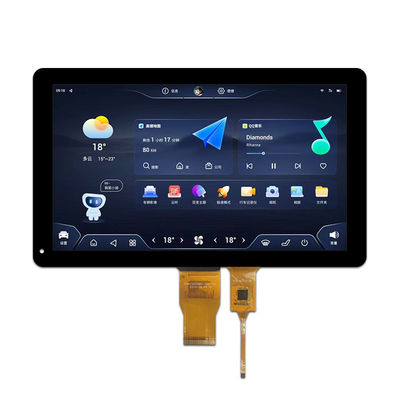

10.1 pollice TFT Screen Panel Capacitive Touch 1024*600 Risoluzione 700nits Interfaccia RGB

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

10.1 pollice TFT Screen Panel Capacitive Touch 1024*600 Risoluzione 700nits Interfaccia RGB

MOQ:	negotiate
prezzo:	negotiate
Imballaggio standard:	cardboard
Periodo di consegna:	16
Metodo di pagamento:	L/C TT D/P
Capacità di approvvigionamento:	10000pcs

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Place of Origin

Guangdong,China

Marca

TXWEI

Certificazione

CE ROHS FCC

Model Number

TXW100076B0-XL

Direzione di visione:

Interfaccia touch:

L'IC del driver LCM:

HX8282A11+HX8696

temperatura di funzionamento:

-20+70°C

Area attiva:

222.72*125.28 mm)

Interfaccia LCM:

BIT DI RGB 24

Elemento di azionamento:

Matrice attiva TFT

Evidenziare:

1024*600 pannello di schermo TFT

10.1 pollici di schermo TFT

700nits pannello di schermo TFT

Descrizione del prodotto

Display TFT RGB da 10,1 pollici 1024x600 con PCAP Descrizione

Il TXW100076B0-XL è un modulo TFT-LCD ad alta luminosità 1024 x 600 IPS con schermo touch capacitivo proiettato (PCAP).Questo modulo TFT adotta la tecnologia IPS e ha i vantaggi di un ampio angolo di visione di sinistra: 85/destra: 85/su: 85/giù: 85 gradi (tipico) e alta luminosità di 700 nits (valore tipico).

Prodotto:	10LCD TFT da 0,1 pollici	Risoluzione:	1024x600 punti
Schermo tattile:	Con CTP	Dimensione del vetro di copertura:	Personalizzabile
Dimensione del profilo:	2521506,5 mm	Direzione di visione:	Tutti gli angoli di visione (85/85/85/85)
Interfaccia:	RGB	Numero di pin:	50 pin
Collegamento:	Collegamento	Luminanza superficiale:	700 Cd/m2 (nits)
Durata di vita del LED:	30000 ore	Rispetto:	CE FCC & RoHS Conforme

Display TFT RGB da 10,1 pollici 1024x600 con PCAP Disegno

10.1 pollice TFT Screen Panel Capacitive Touch 1024*600 Risoluzione 700nits Interfaccia RGB 0

10.1 pollice TFT Screen Panel Capacitive Touch 1024*600 Risoluzione 700nits Interfaccia RGB 1

AbsolutoMAxiomRdi raggiungere

Caratteristiche	Il simbolo	Un minuto.	- Max, ti prego.	Unità
Temperatura di funzionamento LCM	T_OPR	- Venti	+ 70	°C
Temperatura di stoccaggio LCM	T_STG	- Trenta	+ 80	°C
TP Temperatura di funzionamento e umidità (20% ~ 90%RH)	T_OPR	- Venti	+ 70	°C
TP SStemperatura e umidità di stoccaggio (20% ~ 90%RH)	T_STG	- Trenta	+ 80	°C
Umidità	RH	- Non lo so.	90	%

TFT DCCCaratteristiche

Caratteristiche	Il simbolo	Un minuto.	Tipo.	- Max, ti prego.	Unità	Nota
TFT OperationFrame rate	Hz	- Non lo so.	60	- Non lo so.	Hz
Tensione di alimentazione per (DC/DC)	VDD	3.0	3.3	3.3	V.
Porta TFT ON tensione	VGH	16.5	17	17.5	V.	Nota 2
TFT Gate OFF Voltage	VGL	- Sette.5	-7	- Sei.5	V.	Nota 2
TFT tensione comune	Vcom	3.0	3.3	4.7	V.	Nota 1
AVDD	Avdd	- Non lo so.	9.6	- Non lo so.	V.	Nota n. 3

Nota 1: il valore VCOM deve essere regolato in base a condizioni diverse per ottimizzare il valore di scatto.
Nota 2: VGH e VGL sono le tensioni di funzionamento del cancello TFT.
Nota 3: regolare il contrasto, rendere il colore più grande e scuro, e rendere il colore più piccolo e più chiaro.

Descrizione della funzione del modulo

Numero PIN.	Il simbolo	Descrizione della LCM	osservazioni
1	LEDA	L'anodo di retroilluminazione
2	LEDA	L'anodo di retroilluminazione
3	LEDK	Fornitura di energia per il catodo di retroilluminazione
4	LEDK	Fornitura di energia per il catodo di retroilluminazione
5	GND	Terrazzo di potenza
6	VCOM	Voltaggio comune
7	DVDD	Potenza per circuito digitale 3.3V
8	Modalità	Selezionare la modalità DE/SYNC.
9	DE	Segnale di attivazione dati in modalità I/F RGB 1
10	VS	Sincronizzazione verticale del segnale in RGB I/F
11	HS	Sincronizzazione orizzontale del segnale in RGB I/F
12	B7	Dati blu
13	B6	Dati blu
14	B5	Dati blu
15	B4	Dati blu
16	B3	Dati blu
17	B2	Dati blu
18	B1	Dati blu
19	B0	Dati blu
20	G7	Dati verdi
21	G6	Dati verdi
22	G5	Dati verdi
23	G4	Dati verdi
24	G3	Dati verdi
25	G2	Dati verdi
26	G1	Dati verdi
27	G0	Dati verdi
28	R7	Dati in rosso
29	R6	Dati in rosso
30	R5	Dati in rosso
31	R4	Dati in rosso
32	R3	Dati in rosso
33	R2	Dati in rosso
34	R1	Dati in rosso
35	R0	Dati in rosso
36	GND	Terrazzo di potenza
37	DCLK	Segnale di pixel clock in RGB I/F
38	GND	Terrazzo di potenza
39	SHLR	Indicare la direzione orizzontale di spostamento della sorgente di uscita: ?? H??: S[1]->S[2]->...->S[1920] (Default) S[1920]->S[1919]->...->S[1]
40	UPDN	Selezionare la direzione verticale dello spostamento di uscita del cancello: Scansione da alto a basso Scansione da basso a alto
41	VGH	Porta a tensione
42	VGL	Portata OFF tensione
43	AVDD	Potenza per circuito analogo
44	RISET	Riserva globale
45	NC	Nessuna connessione
46	VCOM	Voltaggio comune
47	DITHB	DITHER = H:Abilita la funzione di dithering interna; DITHER = L:disattivazione della funzione di dithering interno
48	GND	Terrazzo di potenza
49	NC	Nessuna connessione
50	NC	Nessuna connessione

Immagine del prodotto
