3.0 pollici IPS Tutti gli angoli di visione TFT LCD Display Module 360 * 640 Risoluzione 40 Pin MIPI Interfaccia RGB

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

3.0 pollici IPS Tutti gli angoli di visione TFT LCD Display Module 360 * 640 Risoluzione 40 Pin MIPI Interfaccia RGB

MOQ:	negotiate
prezzo:	negotiate
Imballaggio standard:	cardboard
Periodo di consegna:	16
Metodo di pagamento:	L/C TT D/P
Capacità di approvvigionamento:	10000pcs

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Place of Origin

Guangdong,China

Marca

TXWEI

Certificazione

CE ROHS FCC

Model Number

TXW300050S0

Voltaggio della retroilluminazione:

L'IC del driver LCM:

ST7701S/GC9503V

Direzione di visione:

Tutto a mezz'ora

Corrente di retroilluminazione:

20 mA

temperatura di funzionamento:

-20+70°C

Disegno meccanico (Size):

42.64*74.52*2.15

Elemento di azionamento:

Matrice attiva TFT

Evidenziare:

3Modulo di visualizzazione LCD TFT da 0

0 pollici

Modulo di visualizzazione LCD TFT a 40 pin

Descrizione del prodotto

Display TFT LCD QVGA da fabbrica cineseST7701S/GC9503V 360*640Schermo

3.0" in QVGAT7701S/GC9503VLCD TFT

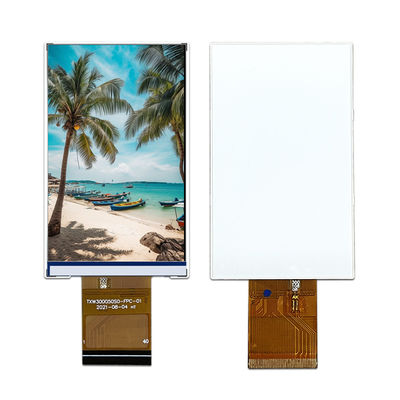

Tianxianwei TXW300050S0 è un display LCD TFT di tipo TN da 3 pollici con una risoluzione di QVGA 360 * 640 pixel.

Prodotto:	3.0 pollici schermo TFT	Risoluzione:	360*640
Schermo tattile:	Senza touch screen (facoltativo)	Dimensione del vetro di copertura:	Da personalizzare
Direzione di visione:	12:00	Controllo del driver:	RGB 16/MPI
Corrente di retroilluminazione:	36.72 per 65.28	Collegamento:	Collegamento (personalizzabile)
Numero di pin:	40 pin	Luminanza superficiale:	350 Cd/m2 (nits)
Durata di vita del LED:	30000 ore	Rispetto:	Compatibile con CE&FCC e RoHS

3Display LCD TFT da 0,0 pollici Disegno

3.0 pollici IPS Tutti gli angoli di visione TFT LCD Display Module 360 * 640 Risoluzione 40 Pin MIPI Interfaccia RGB 0

3.0 pollici IPS Tutti gli angoli di visione TFT LCD Display Module 360 * 640 Risoluzione 40 Pin MIPI Interfaccia RGB 1

AbsolutoMAxiomRdi raggiungere

Caratteristiche	Il simbolo	Un minuto.	- Max, ti prego.	Unità
Temperatura di funzionamento LCM	T_OPR	- 10	+60	°C
Temperatura di stoccaggio LCM	T_STG	- Venti	+ 70	°C
Umidità	RH	- Non lo so.	90	%

Descrizione della funzione del modulo

Numero PIN.	Il simbolo	LCMFunzionale
1	LEDA	alimentazione del terminale di ingresso dell'anodo di retroilluminazione.
2	LEDK	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
3	VCC 3.3V	Fornitore di alimentazione per LCD.
4	GND	Terreno di potenza
5	D0N	Polarità negativa del segnale differenziale di bassa tensione 0
6	D0P	Polarità positiva del segnale differenziale di bassa tensione 0
7	GND	Terreno di potenza
8	CLKN	Polarità negativa del segnale orario differenziale a bassa tensione
9	CLKP	Polarità positiva del segnale orario differenziale a bassa tensione
10	GND	Terreno di potenza
11	D1N	Polarità negativa dei dati differenziali di bassa tensione1segnale
12	D1P	Polarità positiva dei dati differenziali di bassa tensione1segnale
13	GND	Terreno di potenza
14	VSYNC	Segnale di ingresso di sincronizzazione verticale (Frame) per il funzionamento dell'interfaccia RGB.
15	HSYNC	Segnale di ingresso di sincronizzazione orizzontale (lineare) per il funzionamento dell'interfaccia RGB.
16	Doc.	Segnale di orologeria a punti per l'interfaccia RGB.
17	DE	Segnale di attivazione dati per il funzionamento dell'interfaccia RGB.
18	R0	Dati in rosso
19	R1	Dati in rosso
20	R2	Dati in rosso
21	R3	Dati in rosso
22	R4	Dati in rosso
23	G0	Dati verdi
24	G1	Dati verdi
25	G2	Dati verdi
26	G3	Dati verdi
27	G4	Dati verdi
28	G5	Dati verdi
29	B0	Dati blu
30	B1	Dati blu
31	B2	Dati blu
32	B3	Dati blu
33	B4	Dati blu
34	RISET	Ripristina il terminale di ingresso del segnale.
35	CS	Pin di segnale di selezione del chip.
36	SCL	Segnale di orologio seriale.
37	SDA	Pin di ingresso/uscita di dati seriali.
38	GND	Terreno di potenza
39	VCC 3.3V	Fornitore di alimentazione per LCD.
40	VCC 3.3V	Fornitore di alimentazione per LCD.

3Display LCD TFT da 0,0 pollici Display LCD TFT Display Display Display Display Display Display
