| MOQ: | 1 |
| Imballaggio standard: | cardboard |
| Periodo di consegna: | 16 |
| Capacità di approvvigionamento: | 10000pcs |
A proposito di questo articolo SFTO280PY-7200ACT 2.8 pollici capacitivo touchscreen modulo TFT
Il display IPS TFT a tocco capacitivo a legame ottico da 2,8 pollici è un dispositivo che integra tecnologie avanzate di visualizzazione e tocco.Di seguito è riportata un'introduzione dettagliata del prodotto TXW280115B0-MT:
Informazioni sul prodotto
- Dimensione del display: 2,8 pollici
- Risoluzione:480*640pixel
- Tecnologia di visualizzazione: tecnologia IPS (In Plane Switching), che fornisce un angolo di visione ampio e una precisione dei colori
- Luminosità: 400 nits, adatta alla visione in varie condizioni di illuminazione
- Tecnologia touch screen: capacitiva, con elevata sensibilità e controllo tattile preciso
- Interfaccia: display TFT che supporta l'interfaccia SPI (Serial Peripheral Interface) e touchscreen che supporta l'interfaccia I2C (Inter Integrated Circuit) per una facile connessione con microcontrollori o altri processori
- Collegamento ottico: utilizzando un adesivo ottico per legare lo schermo touch e lo schermo display, migliorando la precisione del tatto e l'effetto display
-Multi-touch: di solito supporta la funzione multi-touch, consentendo a più dita di operare simultaneamente
-Durabilità: gli schermi a tocco capacitivi sono più resistenti degli schermi a tocco resistivi e meno suscettibili a danni fisici
Scenari di applicazione
- Pannello di controllo industriale: utilizzato per visualizzare e controllare apparecchiature industriali
-Apparecchiature mediche: visualizzare informazioni importanti sulle apparecchiature mediche
- Prodotti elettronici di consumo: dispositivi per la casa intelligente, console di gioco portatili, ecc.
-In auto: utilizzato per il cruscotto o il sistema di infotainment del veicolo
- sistemi di informazione aziendale: ad esempio macchine POS, terminali self-service, ecc.
Vantaggi del prodotto
-Alta luminosità: luminosità di 400 nits garantisce una visibilità chiara in varie condizioni di illuminazione
-Alto contrasto: la tecnologia IPS fornisce un migliore contrasto e prestazioni di colore
-Multi touch: lo schermo touch capacitivo supporta il multi touch, offrendo un'esperienza interattiva più fluida
- Collegamento ottico: migliora l'effetto di visualizzazione e la precisione del tatto.
In sintesi, il display IPS TFT a tocco capacitivo a legame ottico da 2,8 pollici combina elevata luminosità, alto contrasto e funzionalità multi-touch,rendendolo adatto a vari scenari di applicazione e fornendo un'eccellente esperienza di interazione con l'utente.
Caratteristiche
| Articolo | Specificità | Unità |
| Dimensione dello schermo | 2.8 pollici | Diagonale |
| Numero di pixel |
480*3RGB ((H) X640 ((V) |
Pixel |
| Area di visualizzazione | 43.20 ((H) x57.60 ((V) | mm |
| Pitch dei pixel | 0.180 ((H) x0.180 ((V) | mm |
| Dimensione del profilo |
46.9*66.5*2.35 |
mm |
| Disposizione dei pixel | Striscia verticale RGB | - Sì. |
| Modalità di visualizzazione | Normalmente nero | - Sì. |
| Direzione di visione (occhio) | Tutti | - Sì. |
| Display colore | 262K | - Sì. |
| Luminanza ((cd/m2) | 400 | nit |
|
Touch Driver IC |
GT911 |
- Sì. |
| Interfaccia |
MIPI |
|
| Luce di fondo | Tipo di luce laterale a LED | - Sì. |
| Dispositivo IC |
ST7701S |
|
| Temperatura di funzionamento | - 20 ~ 70 | °C |
| Temperatura di conservazione | -30~80 | °C |
| Dispositivo touch | schermo touch capacitivo | |
| Interfaccia touchscreen | I2C | |
| Assemblaggio di TFT+CTP | Collegamento ottico |
Disegno di contorno
AbsolutoMAxiomRdi raggiungere
| Caratteristiche | Il simbolo | Un minuto. | - Max, ti prego. | Unità |
| Temperatura di funzionamento LCM | TOPR | - Venti | + 70 | °C |
| Temperatura di stoccaggio LCM | TSTG | - Trenta | + 80 | °C |
| TP Temperatura di funzionamento e umidità (20% ~ 90%RH) | TOPR | - Venti | + 70 | °C |
| TP SStemperatura e umidità di stoccaggio (20% ~ 90%RH) | TSTG | - Trenta | + 80 | °C |
| Umidità | RH | - | 90 | % |
Descrizione della funzione del modulo
| Numero PIN. | Il simbolo | Funzionale |
| 1 | GND | Terreno di potenza |
| 2 | D0N | Polarità negativa del segnale differenziale di bassa tensione 0 |
| 3 | D0P | Polarità positiva del segnale differenziale di bassa tensione 0 |
| 4 | GND | Terreno di potenza |
| 5 | D1N | Polarità negativa del segnale differenziale di bassa tensione 1 |
| 6 | D1P | Polarità positiva del segnale differenziale di bassa tensione 1 |
| 7 | GND | Terreno di potenza |
| 8 | CLKN | Polarità negativa del segnale orario differenziale a bassa tensione |
| 9 | CLKP | Polarità positiva del segnale orario differenziale a bassa tensione |
| 10 | GND | Terreno di potenza |
| 11 | RISET | Ripristina il terminale di ingresso del segnale. |
| 12 | TE | Imposta l'impulso della testa per un effetto di strappo. |
| 13 | NC | Nessuna connessione. |
| 14 | IOVCC | Fornitore di alimentazione per I/O. |
| 15 | VCI | Fornitore di alimentazione per LCD. |
| 16 | CTP_VDD | Pannello sensoriale |
| 17 | CTP_SDA | Dati I2C del pannello tattile |
| 18 | CTP_SCL | Orologio I2C del pannello tattile |
| 19 | CTP_INT | Uscita di interruzione del pannello tattile |
| 20 | CTP_RST | Ripristino del pannello tattile |
| 21 | LEDK | Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 22 | LEDA | Fornitura di alimentazione per l'ingresso dell'anodo della retroilluminazione a LED. |
Specifica ottica

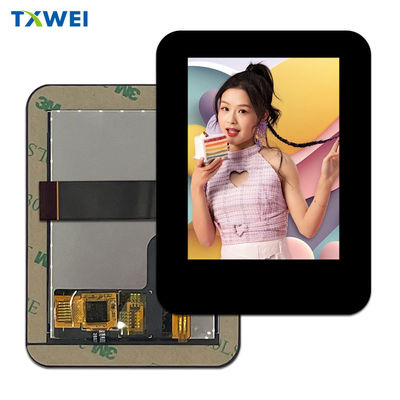

Immagine del prodotto
Impianti e certificati
Video
Video
Video
|
|
