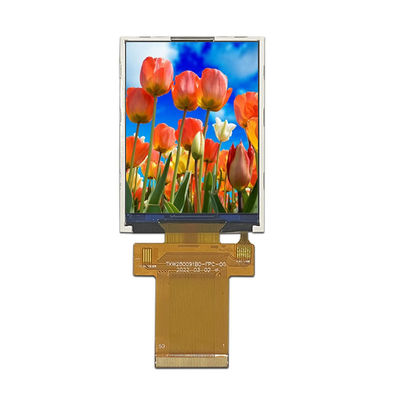

Interfaccia SPI/MCU/RGB 2.8 pollici schermo LCD TFT con risoluzione 240x320 e driver IC LCM ST7789V

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

Interfaccia SPI/MCU/RGB 2.8 pollici schermo LCD TFT con risoluzione 240x320 e driver IC LCM ST7789V

MOQ:	negotiate
prezzo:	negotiate
Imballaggio standard:	cardboard
Periodo di consegna:	16
Metodo di pagamento:	L/C TT D/P
Capacità di approvvigionamento:	10000pcs

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Place of Origin

Guangdong,China

Marca

TXWEI

Certificazione

CE ROHS FCC

Model Number

TXW280091B0

Viewing direction:

ALL O’CLOCK

LCM interface:

SPI/MCU/RGB BIT Interface

storage temperature:

-30+80℃

Lumens degrees:

400cd/m²

Voltaggio della retroilluminazione:

2.8-3.3V

Pixel Pitch (W*H):

0.180*0.180

LCM Driver IC:

ST7789V

Evidenziare:

ST7789V schermo LCD TFT

Display LCD TFT da 240x320

2schermo LCD TFT da 0

Descrizione del prodotto

2.8" LCD TFT 240x320 ConSPI/MCU/RGBinterfaccia e schermo LCD TFT IC ST7789V

TXW280091B0 è un display TFT-LCD da 2,8 pollici con una risoluzione di 240x320 (240 pixel orizzontali per 320 pixel verticali). Questo modello supporta le interfacce SPI/MCU/RGB;La tensione di alimentazione (VCC) per l'azionamento del pannello LCD è di 2.8V a 3.3V.

TXW280091B0 è un TFT di tipo TN con un angolo di visione di 12:00 e una luminosità di 400cd/m2 (valore tipico). Può funzionare a temperature comprese tra -20 °C e +70 °C;La sua gamma di temperatura di conservazione è compresa tra -30 °C e +80 °C.

Dettagli rapidi del prodotto:

1. LCD Dimensione: 2,8 ̊ TFT

2Risoluzione: 240x320

3Angolo di visione: 12 ore.

4- Dimensione del profilo:50*69.2*2.4mm

5. IC del driver: ST7789V

6. Tipo di interfaccia:SPI/MCU/RGB

7. Pannello tattile: Senza pannello tattile ((Personalizzabile)

8Temperatura: da -20°C a +70°C; da -30°C a +80°C

Prodotto:	2.8" TFT	Schermo tattile:	Senza TP ((Personalizzabile)
Risoluzione:	240x320	Direzione di visione:	Alle 12
Interfaccia:	SPI/MCU/RGB	Numero di pin:	50 pin
Collegamento:	Collegamento (personalizzabile)	Luminanza superficiale:	400 Cd/m2
Temperatura di funzionamento:	-20°C a +70°C	Rispetto:	Conformità CE & FCC & RoHS

Servizio clienti

1Prima di firmare un contratto ufficiale con il nostro cliente, aiuteremo a analizzare e fornire una soluzione professionale basata sulle informazioni sul progetto del cliente e a trovare la soluzione ottimale.

2. La vostra inchiesta relativa ai nostri prodotti o prezzo sarà risposto in 24 ore.

3Continuate a informare i nostri clienti sul processo di produzione e aiutate a organizzare il controllo di qualità in fabbrica se necessario.

4. Garanzia di un anno per il nostro display LCD dopo la consegna. Tutti i difetti possono essere restituiti e sostituiti entro il periodo di garanzia.

5L'acquirente può inviare un tecnico alla nostra fabbrica per una formazione gratuita prima della consegna.

6Per il supporto tecnico o commerciale essenziale, organizzeremo una riunione di conferenza, un servizio tecnico online o un aiuto locale sul posto.ecc per soddisfare le diverse esigenze del cliente.

2Disegno del modulo LCD a tocco da.8"

Interfaccia SPI/MCU/RGB 2.8 pollici schermo LCD TFT con risoluzione 240x320 e driver IC LCM ST7789V 0

Interfaccia SPI/MCU/RGB 2.8 pollici schermo LCD TFT con risoluzione 240x320 e driver IC LCM ST7789V 1

LCMDescrizioni dei pin

Numero PIN.	Il simbolo	Funzionale
1	GND	Terreno di potenza
2	XR	Coordinate del pannello sensoriale a destra
3	YD	Coordinate del pannello sensoriale in basso
4	XL	Coordinate del pannello sensoriale a sinistra
5	U U	Coordinate del pannello touch in alto
6 ~ 7	IOVCC(1.8V)	tensione di ingresso/uscita (VDDI a DGND): 1,65V ~ 3,3V
8 ~ 9	VDD(2.8V)	Fornitura di alimentazione 2.5V ~ 3.3V
10	IM2	Selezionare la modalità di interfaccia MCU
11	IM1	Selezionare la modalità di interfaccia MCU
12	IM0	Selezionare la modalità di interfaccia MCU
13	RISET	Ripristina il terminale di ingresso del segnale.
14	CSX	Un segnale di selezione del chip
15	RS/SCL	Pin di selezione dati/comando.
16	WR/RS	Scrivi un segnale stroboscopico.
17	R & S	Leggi i dati sul bordo in aumento.
18	VSYNC	Sincronizzazione verticale, segnale in RGB I/F.
19	HSYNC	Sincronizzazione orizzontale.
20	ENABLE	Segnale di attivazione dati in modalità I/F RGB 1.
21	PCLK	Segnale pixel clock in RGB I/F.
22	SDA	Pin di ingresso dell'interfaccia SPI.
23 ~ 40	DB0~DB17	Interfaccia RGB o bus dati di interfaccia parallela MCU.
41	SDO	Pin di uscita dell'interfaccia SPI.
42	GND	Terreno di potenza
43	LEDA	L'anodo di retroilluminazione
44~49	LEDK1~LEDK6	Fornitura di energia per il catodo della retroilluminazione
50	GND	Terreno di potenza

2.8" Module LCD TOUCH LCD
