| MOQ: | 1 |
| Imballaggio standard: | cardboard |
| Periodo di consegna: | 16 |
| Capacità di approvvigionamento: | 10000pcs |

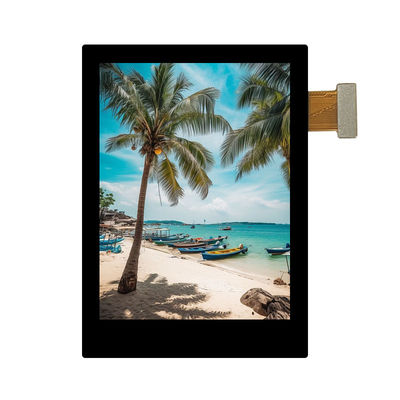

Display touch PCAP TFT 2,8" 480*640 Interfaccia RGB 24 BIT 44 Pin
| Prodotto: | 2.8" IPS TFT touch screen | Risoluzione: | 480*640 pixel |
|---|---|---|---|
| Direzione di visione: | IPS Tutti gli angoli di visione | Schermo tattile: | Con PCAP touch screen |
| Interfaccia: | RGB 24 bit | Numero di pin: | 44 pin |
| Collegamento: | Collegamento | Luminanza superficiale: | 400 Cd/m2 |
| Temperatura di funzionamento: | -20°C a +70°C | Rispetto: | Compatibile con CE&FCC e RoHS |
2.8 pollici IPS TFT PCAP touch screen480*640Disegno del prodotto di risoluzione
LCMDescrizioni dei pin
| Numero PIN. | Il simbolo | Funzionale |
| 1 | LEDK | Fornitura di energia per il catodo della retroilluminazione |
| 2 | LEDA | L'anodo di retroilluminazione |
| 3 | GND | Terreno di potenza |
| 4 | IOVCC | Fornitore di alimentazione per I/O. |
| 5 | V.CC | Fornitore di alimentazione per LCD. |
| 6 | SDI | Pin di ingresso dei dati seriali. |
| 7 | PCLK | Segnale pixel clock in RGB I/F. |
| 8 | SCL | Questo pin è usato per essere l' orologio di interfaccia seriale |
| 9 | DE | Segnale di attivazione dati in modalità I/F RGB 1. |
| 10 | RISET | Ripristina il terminale di ingresso del segnale. |
| 11 | HSYNC | Sincronizzazione orizzontale. |
| 12 | CS | Un segnale di selezione del chip |
| 13 | VSYNC | Sincronizzazione verticale, segnale in RGB I/F. |
| 14-21 | B0-B7 | Bus dati di interfaccia RGB. |
| 22-29 | G0-G7 | Bus dati di interfaccia RGB. |
| 30-37 | R0-R7 | Bus dati di interfaccia RGB. |
| 38 | CTP_VCI | Pannello sensoriale |
| 39 | CTP_IOVCC | Fornitore di alimentazione per I/O. |
| 40 | CTP_SDA | Dati I2C del pannello tattile |
| 41 | CTP_SCL | Orologio I2C del pannello tattile |
| 42 | CTP_INT | Uscita di interruzione del pannello tattile |
| 43 | CTP_RST | Ripristino del pannello tattile |
| 44 | GND | Terreno di potenza |
Dimostrazione del prodotto reale
