2.8 pollici 240x320 QVGA TFT LCD modulo MCU 8/16 interfaccia Capacitive Touch Panel

Riguardo a questo articoloTXW280085C0-CTP2Modulo TFT a touchscreen capacitivo da 0,8 pollici

Il display IPS TFT a tocco capacitivo a legame ottico da 2,8 pollici è un dispositivo che integra tecnologie avanzate di visualizzazione e tocco.TXW280085C0-CTP:

Informazioni sul prodotto

- Dimensione del display: 2,8 pollici
- Risoluzione: 240x320 pixel
- Tecnologia di visualizzazione: tecnologia IPS (In Plane Switching), che fornisce un angolo di visione ampio e una precisione dei colori
- Luminosità: 300 nits, adatta alla visione in varie condizioni di illuminazione
- Tecnologia touch screen: capacitiva, con elevata sensibilità e controllo tattile preciso
- Interfaccia: display TFT che supporta l'interfaccia SPI (Serial Peripheral Interface) e touchscreen che supporta l'interfaccia I2C (Inter Integrated Circuit) per una facile connessione con microcontrollori o altri processori
- Collegamento ottico: utilizzando un adesivo ottico per legare lo schermo touch e lo schermo display, migliorando la precisione del tatto e l'effetto display
-Multi-touch: di solito supporta la funzione multi-touch, consentendo a più dita di operare simultaneamente
-Durabilità: gli schermi a tocco capacitivi sono più resistenti degli schermi a tocco resistivi e meno suscettibili a danni fisici

Scenari di applicazione

- Pannello di controllo industriale: utilizzato per visualizzare e controllare apparecchiature industriali
-Apparecchiature mediche: visualizzare informazioni importanti sulle apparecchiature mediche
- Prodotti elettronici di consumo: dispositivi per la casa intelligente, console di gioco portatili, ecc.
-In auto: utilizzato per il cruscotto o il sistema di infotainment del veicolo
- sistemi di informazione aziendale: ad esempio macchine POS, terminali self-service, ecc.

Vantaggi del prodotto

-Alta luminosità: luminosità di 300 nits garantisce una visione chiara in varie condizioni di illuminazione
-Alto contrasto: la tecnologia IPS fornisce un migliore contrasto e prestazioni di colore
-Multi touch: lo schermo touch capacitivo supporta il multi touch, offrendo un'esperienza interattiva più fluida
- Collegamento ottico: migliora l'effetto di visualizzazione e la precisione del tatto.

In sintesi, il display IPS TFT a tocco capacitivo a legame ottico da 2,8 pollici combina elevata luminosità, alto contrasto e funzionalità multi-touch,rendendolo adatto a vari scenari di applicazione e fornendo un'eccellente esperienza di interazione con l'utente.

Caratteristiche

Disegno di contorno

AbsolutoMAxiomRdi raggiungere

LCMDescrizioni dei pin

Numero PIN.	Il simbolo	Funzionale
1	VDD	Palimentazione 2.5V~3.3V
2	IOVCC	Fornitore di alimentazione per I/O.
3	RISET	Ripristina il terminale di ingresso del segnale.
4	CS	Chip selezionare il segnale di ingresso pi
5	RS	Pin di selezione dati/comando.
6	WR	Scrivi un segnale stroboscopico.
7	R & S	Leggi il segnale stroboscopico.
8	GND	Scendi.
9	IM0
10	NC	NC
11 ~ 26	DB0-DB15	Bus dati di interfaccia parallela MCU.
27 ~ 28	NC	NC
29	LEDK	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
30 ~ 33	LEDA	alimentazione del terminale di ingresso dell'anodo di retroilluminazione.
34	GND	Scendi.
35	XL	Coordinate del pannello sensoriale a sinistra
36	XR	Coordinate del pannello sensoriale a destra
37	U U	Coordinate del pannello touch in alto
38	YD	Coordinate del pannello sensoriale in basso
39	NC	NC

RElemento di prova di affidabilità

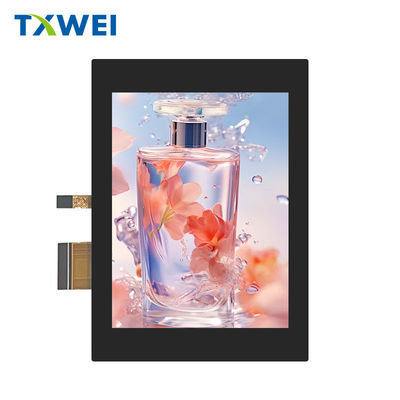

Immagine del prodotto

attrezzature di produzione
