ST7701 LCM Driver IC Display LCD TFT da 2,8 pollici per applicazioni automobilistiche Area attiva 43.2*57.6mm

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

ST7701 LCM Driver IC Display LCD TFT da 2,8 pollici per applicazioni automobilistiche Area attiva 43.2*57.6mm

MOQ:	negotiate
prezzo:	negotiate
Imballaggio standard:	cardboard
Periodo di consegna:	16
Metodo di pagamento:	L/C TT D/P
Capacità di approvvigionamento:	10000pcs

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Place of Origin

Guangdong,China

Marca

TXWEI

Certificazione

CE ROHS FCC

Model Number

TXW280061B0

PASSO DEL PIXEL (W*H):

Dimensione:

2.8 pollici

temperatura di conservazione:

-30+80°C

Interfaccia LCM:

Interfaccia MIPI BIT

temperatura di funzionamento:

-20+70°C

Area attiva:

43.2*57,6 mm

Numero di pixel:

480*640

Evidenziare:

Display LCD TFT per applicazioni automobilistiche

2Display LCD TFT da 8 pollici

Descrizione del prodotto

2.8" TFT 480x640, TFT LCD 2.8 pollici Descrizione

Il modulo TFT LCD supporta l'interfaccia MIPI BIT, con una dimensione di modulo di 55,81 * 83,31 * 3.53 mm e una superficie attiva di 43.2 x 57,6 mm; il TFT LCD TXW280061B0 integra il controller ST7701 sul modulo, con una gamma di tensione di alimentazione logica da 2,8V a 3,3V.

TXW280061B0 è un modulo LCD in modalità verticale con una luminosità di 300cd/m2.Il modulo LCD TFT da 8 pollici è adatto per il display delle apparecchiature di controllo industriali, display di strumenti, elettrodomestici intelligenti, display di stampanti 3D, display di endoscopi medici, strumenti portatili e altri prodotti.

Caratteristiche

Prodotto:	2Display LCD TFT da 0,8 pollici	Risoluzione:	480x640 punti
Controllo del driver:	ST7701	Schermo tattile:	Senza touch screen
Copertura di vetro	Personalizzabile	Direzione di visione:	Libero (80/80/80/80)
Il contorno Dim.:	55.8183.313.53mm	Area attiva:	43.20 x 57,60 mm
Interfaccia:	MIPI (personalizzabile)	Collegamento:	Tipo di connettore FPC
Numero di pin:	40 pin (personalizzabili)	Luminanza superficiale:	300 Cd/m2 ((nits)
Tensione di alimentazione:	2.8-3.3V	Tipo di retroilluminazione:	LED bianco
Durata di vita del LED:	30000 ore	Rispetto:	Conformità CE & FCC & RoHS

2.8"480*640Disegno LCD TFT

ST7701 LCM Driver IC Display LCD TFT da 2,8 pollici per applicazioni automobilistiche Area attiva 43.2*57.6mm 0

ST7701 LCM Driver IC Display LCD TFT da 2,8 pollici per applicazioni automobilistiche Area attiva 43.2*57.6mm 1

Descrizione della funzione del modulo

Numero PIN.	Il simbolo	LCMFunzionale
1	GND	POvere Ground
2	DSI_ D0_N	Pini di ingresso del segnale differenziale dati MIPI-DSI
3	DSI_ D0_P	Pini di ingresso del segnale differenziale dati MIPI-DSI
4	GND	POvere Ground
5	DSI_ D1_N	Pini di ingresso del segnale differenziale dati MIPI-DSI
6	DSI_ D1_P	Pini di ingresso del segnale differenziale dati MIPI-DSI
7	GND	Terreno di potenza
8	DSI_CLKN	Pini di ingresso del segnale differenziale MIPI-DSI CLOCK
9	DSI_CLKP	Pini di ingresso del segnale differenziale MIPI-DSI CLOCK
10	GND	Terreno di potenza
11	RESE DB15~DB0	Ripristinare il terminale di ingresso del segnale.️L️. RS=️H️: i dati attuali sul bus dati sono dati visualizzati.
12	TE	Il segnale di effetto strappo viene utilizzato per sincronizzare l' MCU con la memoria framing
13	NC	NC
14	IOVCC	Voltaggio di ingresso/uscita: 1,65V ~ 3,3V
15	VCI	Pdi fornitura: 2.5V ~ 3,3 V
16	TP_VDD	TP VDD PIN
17	TP_SDA	TP PIN SDA
18	TP_SCL	TP PIN SCL
19	TP_INT	TP INT PIN
20	TP_RST	TP RST PIN
21	LEDK	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
22	LEDA	alimentazione del terminale di ingresso dell'anodo di retroilluminazione.

bsolutoMAxiomRdi raggiungere

Caratteristiche	Il simbolo	Un minuto.	- Max, ti prego.	Unità
Temperatura di funzionamento LCM	T_OPR	- Venti	+60	°C
Temperatura di stoccaggio LCM	T_STG	- Trenta	+ 70	°C
Umidità	RH	-	90	%

Caratteristiche dell'unità di retroilluminazione

Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 6 LED bianchi.

Caratteristiche	Il simbolo	Un minuto.	Tipo	- Max, ti prego.	Unità	Altre note
Voltaggio in avanti	V._F	16.8	- Non lo so.	19.2	V.	-
Corrente in avanti	Io..._F	- Non lo so.	20	-	mA	-
Luminanza (con LCD)	Lv		TBD	- Non lo so.	cd/m²	-
Tempo di vita del LED	N/A	- Cosa?	30,000	- Non lo so.	Ora	Nota 1

Nota:

La durata di vita del LED è definita come la diminuzione della luminosità del modulo al 50% della luminosità originale a_L= 20mA/LED. Il tempo di vita del LED potrebbe essere ridotto se si_Lè superiore a 25 mA/LED.

RElemento di prova di affidabilità

- No, no, no, no.	Articolo di prova	Condizione di prova	Altre note
1	Immagazzinamento ad alta temperatura	+70°C / 96H	1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
2	Disponibilità a bassa temperatura	-30°C / 96H
3	Alta velocità, in funzione	+60°C / 96H
4	Temperature basse.	-20°C / 96H
5	Immagazzinamento ad alta temperatura/umidità	50°C x 90%RH / 96H
6	Shock termico e di freddo	Stato statico, -20°C ((30 min) ~70°C (30 min),10 cicli

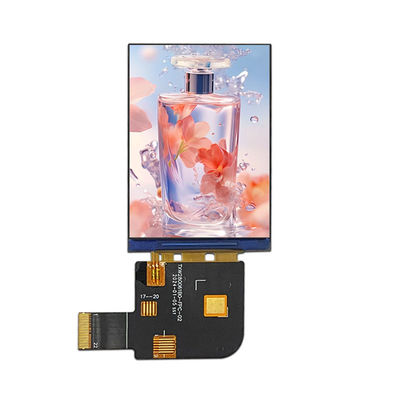

Immagine del prodotto LCD TFT

Produttore di moduli di visualizzazione LCD TFT - più di 300 prodotti standard TFT in linea

Tian XianweiTechnology è un produttore leader mondiale di display LCD TFT con sede in Cina.Tian Xianweioffre un'ampia gamma di moduli di visualizzazione TFT di piccole e medie dimensioni, con dimensioni che vanno da 0,96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"e 32"TFT (dimensione diagonale dell'area attiva) e così via.quasi ogni elemento è accettabile per derivare da elementi standard per soddisfare le esigenze dei clienti.

Tian XianweiI display TFT sono qualificati secondo la norma industriale, compresi i moduli TFT-LCD standard, IPS TFT, TFT LCD ad alta luminosità (display leggibile alla luce solare), pannelli TFT con schede di controllo, TFT tipo barra,LCD TFT ad ampia temperaturaQuesti display includono modalità paesaggio o ritratto.Tian XianweiI display LCD TFT sono disponibili in varie risoluzioni, nonché schermi touch opzionali in tecnologia resistiva e capacitiva proiettata (PCAP touch screen).Molti dei nostri moduli di visualizzazione TFT hanno più di un'interfaccia disponibile inclusa l'MCU, RGB, TTL, LVDS e MIPI DSI.Tian XianweiI moduli TFT sono perfetti per un certo numero di applicazioni tra cui controllo industriale, macchina da caffè, attrezzature mediche, sistema POS, automazione, navigatore GPS, biancheria, controllo dell'energia, telecomunicazioni,attrezzature mediche, ecc..
