| MOQ: | negotiate |
| prezzo: | negotiate |
| Imballaggio standard: | cardboard |
| Periodo di consegna: | 16 |
| Metodo di pagamento: | L/C TT D/P |
| Capacità di approvvigionamento: | 10000pcs |
2.8" TFT 480x640, TFT LCD 2.8 pollici Descrizione
Codice di sicurezza:
| Articolo 1 | Classificazione: | Unità |
| Dimensioni di visualizzazione | 2.8 | centimetro |
| Dimensioni di linea |
55.81*83.31*3.53 |
mm |
| IC del driver |
ST7701 |
- |
| Tipo di interfaccia |
MIPI |
un po ' |
Caratteristiche dell'unità di retroilluminazione
Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 6 LED bianchi.
| Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità | Altre note |
| Voltaggio in avanti | V.F | 16.8 | - Non lo so. | 19.2 | V. | - |
| Corrente in avanti | Io...F | - Non lo so. | 20 | - | mA | - |
| Luminanza (con LCD) | Lv | TBD | - Non lo so. | cd/m2 | - | |
| Tempo di vita del LED | N/A | - Cosa? | 30,000 | - Non lo so. | Ora | Nota 1 |
Nota:
La durata di vita del LED è definita come la diminuzione della luminosità del modulo al 50% della luminosità originale aL= 20mA/LED. Il tempo di vita del LED potrebbe essere ridotto se siLè superiore a 25 mA/LED.
Descrizione della funzione del modulo
| Numero PIN. | Il simbolo | LCMFunzionale |
| 1 | GND | POvere Ground |
| 2 | DSI_ D0_N | Pini di ingresso del segnale differenziale dati MIPI-DSI |
| 3 | DSI_ D0_P | Pini di ingresso del segnale differenziale dati MIPI-DSI |
| 4 |
GND |
POvere Ground |
| 5 | DSI_ D1_N | Pini di ingresso del segnale differenziale dati MIPI-DSI |
| 6 | DSI_ D1_P | Pini di ingresso del segnale differenziale dati MIPI-DSI |
| 7 | GND | Terreno di potenza |
| 8 | DSI_CLKN | Pini di ingresso del segnale differenziale MIPI-DSI CLOCK |
| 9 | DSI_CLKP | Pini di ingresso del segnale differenziale MIPI-DSI CLOCK |
| 10 | GND | Terreno di potenza |
| 11 | RESE DB15~DB0 |
Ripristinare il terminale di ingresso del segnale.️L️. |
| 12 | TE | Il segnale di effetto strappo viene utilizzato per sincronizzare l' MCU con la memoria framing |
| 13 | NC | NC |
| 14 | IOVCC | Voltaggio di ingresso/uscita: 1,65V ~ 3,3V |
| 15 | VCI | Pdi fornitura: 2.5V ~ 3,3 V |
| 16 | TP_VDD | TP VDD PIN |
| 17 | TP_SDA | TP PIN SDA |
| 18 | TP_SCL | TP PIN SCL |
| 19 | TP_INT | TP INT PIN |
| 20 | TP_RST | TP RST PIN |
| 21 | LEDK | Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 22 | LEDA | alimentazione del terminale di ingresso dell'anodo di retroilluminazione. |

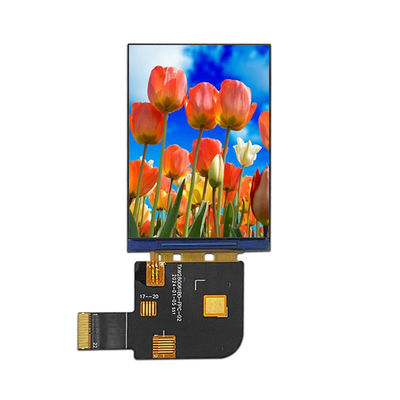

2.8" TFT 480x640, TFT LCD 2,8 pollici Immagine del prodotto
Fabbrica e strutture
Parola chiave di ricerca: tft 2.8", 2.8 tft lcd, 2.8" tft lcd, 2.8 pollici tft lcd, tft lcd 2.8Display TFT di 2,8 pollici, Display TFT di 2,8 pollici, Display TFT di 2,8 pollici, Display TFT di 2,8 pollici, Display TFT di 2,8 pollici, Display TFT di 2,8 pollici, Display TFT di 2,8 pollici, Display TFT di 2,8 pollici, Display TFT di 2,8 pollici, Display TFT di 2,8 pollici,,2,8 pollici schermo LCD TFT, 2,8 pollici 480x640, 2,8 pollici IPS TFT.
