| MOQ: | negotiate |
| prezzo: | negotiate |
| Imballaggio standard: | cardboard |
| Periodo di consegna: | 16 |
| Metodo di pagamento: | L/C TT D/P |
| Capacità di approvvigionamento: | 10000pcs |

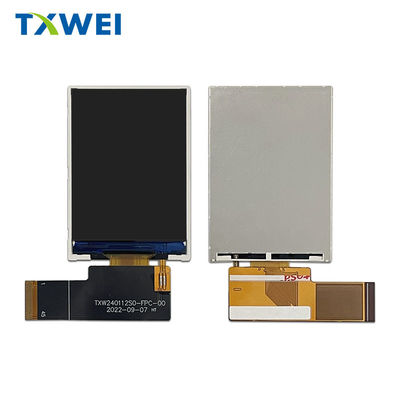

Cina Fabbrica 2.4 " Inch QVGA LCD TFT Display240x320 schermo
2.4 pollici QVGA ST7789T3-G4LCD TFT
Tian Xianwei TXW240112S1è un display LCD TFT di tipo TN da 2,4 pollici con risoluzione QVGA di 240x320 pixel.
| Prodotto: | 2.4 pollici schermo TFT | Risoluzione: | 240x320 |
|---|---|---|---|
| Schermo tattile: | Senza touch screen (facoltativo) | Dimensione del vetro di copertura: | Da personalizzare |
| Direzione di visione: | 12:00 | Controllo del driver: |
ST7789T3-G4 |
| Interfaccia: |
Interfaccia SPI/RGB/MCU |
Collegamento: | Collegamento (personalizzabile) |
| Numero di pin: | 45 pin | Luminanza superficiale: | 1500 Cd/m2 ((nits) |
| Durata di vita del LED: | 30000 ore | Rispetto: | Compatibile con CE&FCC e RoHS |
2Display LCD TFT da 0,4 pollici Disegno
Descrizione della funzione del modulo
| Numero PIN. | Il simbolo | Funzionale |
| 1 | XR(NC) | NC |
| 2 | YD ((NC) | NC |
| 3 | XL ((NC) | NC |
| 4 | S.U.C. | NC |
| 5 ~ 6 | GND | Terreno di potenza |
| 7 ~ 8 | VCI | Fornitore di alimentazione 2.8V |
| 9 | IOVCC | Fonte di alimentazione 1,65 ~ 3,3 V |
| 10 | SDO | Pin di uscita dei dati seriali. |
| 11 ~ 28 | DB17~DB0 | Bus dati di interfaccia parallela MCU. |
| 29 | DIN ((SDA) | Pin di ingresso/uscita di dati seriali. |
| 30 | PCLK | Segnale di orologeria a punti per l'interfaccia RGB. |
| 31 | DE | Segnale di attivazione dati per il funzionamento dell'interfaccia RGB. |
| 32 | HS | Segnale sincrono di linea per il funzionamento dell'interfaccia RGB. |
| 33 | VS | Segnale sincrono a fotogramma per l'interfaccia RGB. |
| 34 | R & S | Leggi il segnale stroboscopico. |
| 35 | WR ((SPI-RS) | Scrivi un segnale stroboscopico. |
| 36 | RS | Registra il segnale di selezione. |
| 37 | CS |
Pin di segnale di selezione del chip. |
| 38 | RISET | Ripristina il terminale di ingresso del segnale. |
| 39~41 | IM0~IM2 | Selezionare la modalità di interfaccia |
| 42 | NC | NC |
| 43 |
LEDA |
alimentazione del terminale di ingresso dell'anodo di retroilluminazione. |
| 44 | NC | NC |
| 45 | LEDK | Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
Caratteristiche dell'unità di retroilluminazione
Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 6 LED bianchi.
| Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità | Altre note |
| Voltaggio in avanti | V.F | 16.8 | - Non lo so. | 19.2 | V. | - |
| Corrente in avanti | Io...F | - Non lo so. | 20 | - | mA | - |
| Luminanza (con LCD) | Lv | 1500 | - Non lo so. | cd/m2 | - | |
| Tempo di vita del LED | N/A | - Cosa? | 30,000 | - Non lo so. | Ora | Nota 1 |
Nota:
2Display LCD TFT da 0,4 pollici Display LCD TFT Display Display Display Display Display
Impianti di fabbrica e certificati
Parola chiave di ricerca: tft 2.4", 2.4 tft lcd, 2.4" tft lcd, 2.4 pollici tft lcd, tft lcd 2.4, display tft da 2,4 pollici, display tft da 2,4 pollici, display tft da 2,4 pollici, display tft da 2,4 pollici, display tft da 2,4 pollici, display tft lcd da 2,4 pollici, schermo tft da 2,4 pollici, schermo tft da 2,4 pollici, schermo tft da 2,4 pollici,,schermo LCD TFT da 2,4 pollici
