Modulo di visualizzazione LCD TFT da 128*160 1,8 pollici ST7735S IC con interfaccia MCU

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

Modulo di visualizzazione LCD TFT da 128*160 1,8 pollici ST7735S IC con interfaccia MCU

MOQ:	1
Imballaggio standard:	Fabbricazione a partire da tessuti
Periodo di consegna:	16
Metodo di pagamento:	L/C, D/A, D/P, T/T,
Capacità di approvvigionamento:	10000 pezzi

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Guangdong, Cina

Marca

TXWEI

Certificazione

ISO9001 IS014001 IATF16949 CE FCC ROHS

Numero di modello

TXW180025S0

Area attiva TFT:

28.032 ((H) * 35.04 ((V) mm

Controllo IC:

ST7735S

Numero di modello:

TXW180025S0

Profondità del colore:

16.7M

Dimensione:

1.77inch

Conteggio dei pin:

31pin

Voltaggio di ingresso:

2.8~3.3V

L'IC del driver LCM:

ST7735S

Temperatura di conservazione:

-30 ~ +80

Osservazione Dierection:

80/80/80/80

temperatura di funzionamento:

-20+70

Disegno meccanico:

34*43,7*2,43 mm

Interfaccia LCM:

Interfaccia MCU 8/16 bit

Evidenziare:

Modulo di visualizzazione LCD TFT 128*160

1.8 pollici TFT LCD Display Module

Interfaccia MCU Modulo di visualizzazione LCD TFT

Descrizione del prodotto

1.8 pollici TFT LCD QVGA128*160 ST7735SIC con interfaccia MCU modulo di visualizzazione LCD TFT

Tianxianwei TXW180025S0 è un display LCD TFT di tipo TN da 1,8 pollici con una risoluzione QVGA di 128 * 160 pixel.

Dettagli rapidi del prodotto:
1. LCD Dimensione: 1,8 ′′ TFT
2Risoluzione:128*160QVGA
3Angolo di visione:00
4- Dimensione del profilo:34*43.7*2.43mm
5. LCD Driver IC:ST7735S
6. Tipo di interfaccia LCD:Interfaccia MCU 8/16 bit
7Temperatura: da -20°C a +70°C; da -30°C a +80°C
8. Pannello tattile: senza schermo tattile (personalizzabile)

Prodotto:	1.8" LCD TFT	Schermo tattile:	Senza touch screen (personalizzabile)
Risoluzione:	128*160 punti	Dimensione del vetro di copertura:	Senza (personalizzabile)
Direzione di visione:	12:00	Interfaccia:	Interfaccia MCU 8/16 bit
Numero di pin:	31 pin	Collegamento:	Collegamento (personalizzabile)
Luminanza superficiale:	280 Cd/m2 (nits)	Durata di vita del LED:	30000 ore
Controllo del driver:	ST7735S	Rispetto:	Compatibile con CE&FCC e RoHS

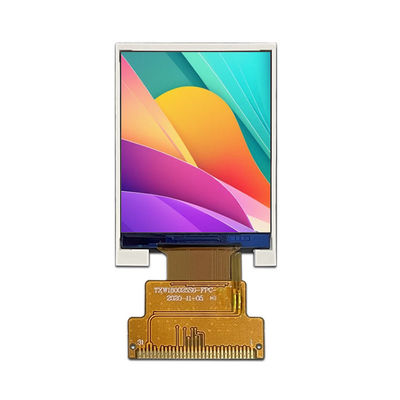

1Display LCD TFT da 0,8 pollici Immagine del prodotto reale

AbsolutoMAxiomRdi raggiungere

Caratteristiche	Il simbolo	Un minuto.	- Max, ti prego.	Unità
Temperatura di funzionamento LCM	T_OPR	- 10	+60	°C
Temperatura di stoccaggio LCM	T_STG	- Venti	+ 70	°C
Umidità	RH	-	90	%

TFT DCCCaratteristiche

Caratteristiche	Il simbolo	Un minuto.	Tipo.	- Max, ti prego.	Unità
Tensione di alimentazione per I/O	VDDIO	- Non lo so.	- Non lo so.	- Non lo so.	V.
Tensione di alimentazione per (DC/DC)	VDD	2.7	2.8	3.3	V.
Tensione di alimentazione per (DC/DC)	AVDD				V.
Tensione di alimentazione per (DC/DC)	AVEE				V.

LCMDescrizioni dei pin

Numero PIN.	Il simbolo	LCMFunzionale
1	LEDK	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
2	LEDA	alimentazione del terminale di ingresso dell'anodo di retroilluminazione.
3	GND	Gonda
4	VDD	L'impianto di alimentazione è dotato di un sistema di alimentazione a combustibile liquido.
5	AO	Registra il segnale di selezione.
6	CS	Chip selezione pin di ingresso del segnale
7	RISET	Ripristina il terminale di ingresso del segnale.
8	SDA	pin di segnale di ingresso/uscita
9	SCL	Pin di segnale dell'orologio sincrono
10	GND	Gonda

RElemento di prova di affidabilità

- No, no, no, no.	Articolo di prova	Condizione di prova	Altre note
1	Immagazzinamento ad alta temperatura	+70°C / 96H	1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
2	Disponibilità a bassa temperatura	-20°C / 96H
3	Alta velocità, in funzione	+60°C / 96H
4	Temperature basse.	-10°C / 96H
5	Immagazzinamento ad alta temperatura/umidità	50°C x 90%RH /96H
6	Shock termico e di freddo	Stato statico, -20°C ((30 min) ~60°C (30 min),50 cicli

Impianti di fabbrica e certificati

Proiettore sensori a tocco a capacità (PCAP)

La tecnologia touch PCAP (Projected Capacitive) offre una risposta rapida e sensibile e un'affidabilità di livello professionale.

La tecnologia di touch screen capacitive proiettata è progettata per applicazioni industriali, mediche e automobilistiche rigorose.che è una soluzione integrata incorporata che aiuta a semplificare la catena di fornitura e l'assemblaggio.

Modulo di visualizzazione LCD TFT da 128*160 1,8 pollici ST7735S IC con interfaccia MCU 4

Modulo di visualizzazione LCD TFT da 128*160 1,8 pollici ST7735S IC con interfaccia MCU 5

Modulo di visualizzazione LCD TFT da 128*160 1,8 pollici ST7735S IC con interfaccia MCU 6

Modulo di visualizzazione LCD TFT da 128*160 1,8 pollici ST7735S IC con interfaccia MCU 7

Perché scegliere noi

1Forniamo soluzioni personalizzate per display LCD
Il vostro prodotto ha requisiti specifici di applicazione, specifiche elettriche, specifiche ottiche, caratteristiche touch o dimensioni meccaniche che richiedono display personalizzati?SAEF può soddisfare i vostri requisiti LCD personalizzati.

2. Soluzioni totali per touch screen e display
Ti preoccupi di assemblare il touch screen e il display?SAEF può fornire schermi touch personalizzati e standard, incluse soluzioni multi-touch resistive e capacitive, inclusi servizi di legame aereo e ottico..
3- Impegno per l'affidabilità della qualità
SAEF è qualificato da ISO9001:2015 e ISO14000, soddisfacendo le norme RoHS, REACH e altre norme ambientali nei mercati globali.prove di affidabilità e invecchiamento.
4. Fornitura a lungo termine
In circostanze normali, i prodotti che raccomandiamo possono essere forniti per più di 5 anni.Faremo piani alternativi in anticipo per garantire le vostre esigenze di approvvigionamento a lungo termine.

Parola chiave di ricerca: tft 1.8", 1.8 tft lcd, 1.8" tft lcd, 1.8 inch tft lcd, tft lcd 1.8,1.8 tft display, 1.8" tft display, 1.8 inch tft display, 1.8 inch tft display, 1.8 inch tft display, 1.8 inch tft lcd display, 1.8 inch tft screen, 1.8 inch tft screen, 1.8 inch tft screen, 1.8 inch tft screen, 1.8 inch tft screen, 1.8 inch tft screen.schermo LCD TFT da 8 pollici
