7Display LCD TFT da 0,02 pollici HX8279 1200*1920 punti 40 pin Interfaccia MIPI

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

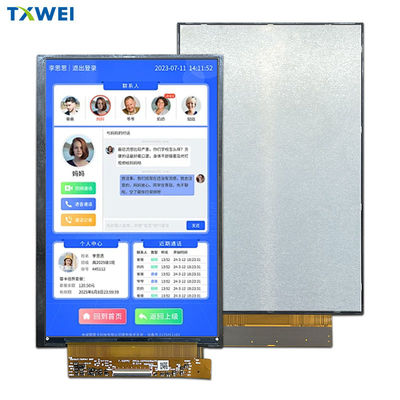

7Display LCD TFT da 0,02 pollici HX8279 1200*1920 punti 40 pin Interfaccia MIPI

MOQ:	negotiate
prezzo:	negotiate
Imballaggio standard:	cardboard
Periodo di consegna:	16
Metodo di pagamento:	L/C TT D/P
Capacità di approvvigionamento:	10000pcs

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Place of Origin

Guangdong,China

Marca

TXWEI

Certificazione

CE ROHS FCC

Model Number

TXW702002B0

Area attiva:

94.5 ((H) * 151.2 ((V)

Corrente di retroilluminazione:

180-300mA

Disegno meccanico (Size):

105.18 x 163.34 x 3.65

Dimensione:

Conteggio dei pin:

40PIN

temperatura di conservazione:

-30 + 80

temperatura di funzionamento:

-20+70

Evidenziare:

Pannello di visualizzazione del telecomando del drone

pannello di visualizzazione da 7 pollici

Descrizione del prodotto

7.02" TFT1200*1920punti con introduzione del prodotto RTP

Il TXW702002B0 è un display LCD TFT a colori da 7,02 pollici con rapporto d'aspetto 16:10 con una risoluzione fino a 1200 * 1920 e IPS full view ad alta definizione con effetto di visualizzazione ad alta luminosità.Questo display TFT supporta l'interfaccia MIPICon l'aiuto di superfici di visualizzazione antiabbagliamento, lo schermo non riflette la luce e mantiene una migliore qualità dell'immagine.

Il rapporto di contrasto di questo modulo è di 500:1 (valore tipico) e la luminosità è di 1500-2000 nits (valore tipico).e il modulo funziona nell'intervallo di temperatura da -20 a +70 °C, con temperatura di conservazione compresa tra -30 e +80 °C.

Questo prodotto è ampiamente utilizzato in settori quali il display del pannello di controllo remoto dei droni, le apparecchiature fotografiche, le apparecchiature di visualizzazione militari, la sicurezza industriale, le apparecchiature mediche, i PDA portatili, ecc.

Caratteristiche

Nome del prodotto:	7Display LCD TFT da 0,02 pollici
Numero di modello:	TXW702002B0
Dimensione:	7.0 pollici
Numero di pixel:	1200*3RGB ((H) X1920 ((V)
Lumen gradi:	1500-2000cd/m2
Temperatura di funzionamento:	-20°C a +70°C
Temperatura di conservazione:	-30°C a +80°C
Dimensione del contorno meccanico (WHT):	105.18×163.34×3.65 mm
Interfaccia LCM:	Interfaccia MIPI
Corrente di retroilluminazione:	180-300mA
LCM Pin n Count:	40 Pin

7.02" TFT1200*1920punti con RTP Disegno del prodotto

7Display LCD TFT da 0,02 pollici HX8279 1200*1920 punti 40 pin Interfaccia MIPI 0

7Display LCD TFT da 0,02 pollici HX8279 1200*1920 punti 40 pin Interfaccia MIPI 1

Descrizione della funzione del modulo

Numero PIN.	Il simbolo	Funzionale
1	NC	Nessuna connessione.
2	IOVCC 1,8 V	Fornitore di alimentazione per I/O.
3	IOVCC 1,8 V	Fornitore di alimentazione per I/O.
4	GND	Terreno di potenza
5	RST	Ripristina il pin di ingresso del segnale.
6	NC	Nessuna connessione.
7	GND	Terreno di potenza
8	MIPI_0N	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
9	MIPI_0P	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
10	GND	Terreno di potenza
11	MIPI_1N	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
12	MIPI_1P	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
13	GND	Terreno di potenza
14	CLKN	Input del segnale differenziale dell'orologio dell'interfaccia ad alta velocità/outputperni
15	CLKP	Input del segnale differenziale dell'orologio dell'interfaccia ad alta velocità/outputperni
16	GND	Terreno di potenza
17	MIPI_2N	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
18	MIPI_2P	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
19	GND	Terreno di potenza
20	MIPI_3N	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
21	MIPI_3P	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
22	GND	Terreno di potenza
23	NC	Nessuna connessione.
24	NC	Nessuna connessione.
25	GND	Terreno di potenza
26	NC/TE	Nessuna connessione.
27	PWMO	PWM (Pulse Width Modulation) Segnale di guida a LED.
28	NC/BIST	Nessuna connessione.
29	NC	Nessuna connessione.
30	GND	Terreno di potenza
31	LEDK	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
32	LEDK	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.

33	NC	Nessuna connessione.
34	VSN	tensione di ingresso esterna (−4,5V~−6V)
35	VSN	tensione di ingresso esterna (−4,5V~−6V)
36	NC	Nessuna connessione.
37	VSP	Tensione di ingresso esterna (4,5V~6V)
38	VSP	Tensione di ingresso esterna (4,5V~6V)
39	LEDA	Fornitura di alimentazione per l'ingresso dell'anodo della retroilluminazione a LED.
40	LEDA	Fornitura di alimentazione per l'ingresso dell'anodo della retroilluminazione a LED.

AbsolutoMAxiomRdi raggiungere

Caratteristiche	Il simbolo	Un minuto.	- Max, ti prego.	Unità
Temperatura di funzionamento LCM	T_OPR	- Venti	+ 70	°C
Temperatura di stoccaggio LCM	T_STG	- Trenta	+ 80	°C
Umidità	RH	- Non lo so.	90	%

TFT DCCCaratteristiche

Caratteristiche	Il simbolo	Un minuto.	Tipo.	- Max, ti prego.	Unità
Tensione di alimentazione per I/O	VDDIO	1.7	1.8	2.0	V.
Tensione di alimentazione per VSP	VSP	4.5	5.5	6	V.
Tensione di alimentazione per VSN	VSN	-6	- Cinque.5	- Quattro.5	V.

Caratteristiche dell'unità di retroilluminazione

Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 48 LED bianchi.

sono riportate nelle tabelle seguenti.

Caratteristiche	Il simbolo	Un minuto.	Tipo	- Max, ti prego.	Unità	Altre note
Voltaggio in avanti	V._F	21.6	- Non lo so.	25.6	V.	- Non lo so.
Corrente in avanti	Io..._F	180	240	300	mA	- Non lo so.
Luminanza (con LCD)	Lv	1000	1300	1500	cd/m²	- Non lo so.
Tempo di vita del LED	N/A	- Non lo so.	20,000	- Non lo so.	Ora	Nota 1

Nota:

La durata di vita del LED è definita come la diminuzione della luminosità del modulo al 50% della luminosità originale a_LIl tempo di vita del LED potrebbe essere ridotto se si_Lè superiore a 45 mA/LED.

Specifica ottica

7Display LCD TFT da 0,02 pollici HX8279 1200*1920 punti 40 pin Interfaccia MIPI 2

RElemento di prova di affidabilità

- No, no, no, no.	Articolo di prova	Condizione di prova	Altre note
1	Immagazzinamento ad alta temperatura	+80°C / 96H	1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
2	Disponibilità a bassa temperatura	-30°C / 96H
3	Alta velocità, in funzione	+70°C / 96H
4	Temperature basse.	-20°C / 96H
5	Immagazzinamento ad alta temperatura/umidità	60°C x 90%RH /96H
6	Shock termico e di freddo	Stato statico, -20°C ((30 min) ~70°C (30 min),10 cicli

7.02" TFT 800x480 punti con immagine del prodotto RTP
