| MOQ: | negotiate |
| prezzo: | negotiate |
| Imballaggio standard: | cardboard |
| Periodo di consegna: | 16 |
| Metodo di pagamento: | L/C TT D/P |
| Capacità di approvvigionamento: | 10000pcs |

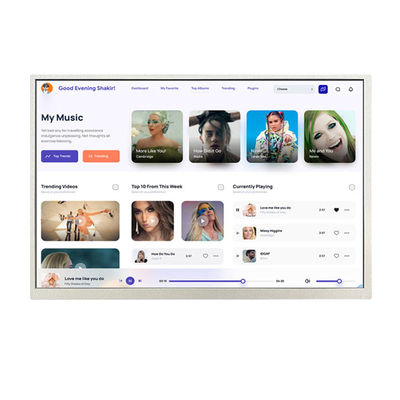

| Prodotto: | 10Display TFT industriale da 0,1 pollici |
| Risoluzione: | 1280 RGB X 800 |
| Interfaccia: | Interfaccia LVDS a 8 bit |
| Direzione di visione: | IPS, angolo di visione completo (85/85/85/85) |
| Numero di pin: | 40 pin |
| Luminanza superficiale: | 1000 Cd/m2 ((nits) |
| Il contorno Dim.: |
229.1*148.9*4.4(mm) |
| Area attiva: |
216.96 ((H) * 135.6 ((V)(mm) |
| Schermo tattile: | RTP e CTP facoltativi |
| Colori di visualizzazione: | 16.7 M |
|
L'IC del conducente LCM: |
EK79202 |
|
Numero di pin Lcm: |
40 pin |
| Temperatura di funzionamento: | -20°C a +70°C |
| Temperatura di conservazione: | -30°C a +80°C |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 |
| Rispetto: | CE & FCC & RoHS Conforme |
Display TFT di grado industriale 10,1 pollici LVDS 1280x800 pixel 40 pin Disegno del prodotto
LCM Pin Descrizione:
| Numero PIN. | Il simbolo | Descrizione |
| 1 | NC | NC |
| 2 | VDD | Tensione di alimentazione per circuito digitale. |
| 3 | VDD | Tensione di alimentazione per circuito digitale. |
| 4 | NC | NC |
| 5 | NC | NC |
| 6 | NC | NC |
| 7 | GND | Terreno |
| 8 | RXIN0- | Input di dati differenziali LVDS negativi |
| 9 | RXIN0+ | Input di dati differenziali LVDS positivi |
| 10 | GND | Terreno |
| 11 | RXIN1- | Input di dati differenziali LVDS negativi |
| 12 | RXIN1+ | Input di dati differenziali LVDS positivi |
| 13 | GND | Terreno |
| 14 | RXIN2- | Input di dati differenziali LVDS negativi |
| 15 | RXIN2+ | Input di dati differenziali LVDS positivi |
| 16 | GND | Terreno |
| 17 | RXCLKIN- | Input di orologio differenziale LVDS negativo |
| 18 | RXCLKIN+ | Input di orologio differenziale LVDS positivo |
| 19 | GND | Terreno |
| 20 | RXIN3- | Input di dati differenziali LVDS negativi |
| 21 | RXIN3+ | Input di dati differenziali LVDS positivi |
| 22 | GND | Terreno |
| 23 | NC | NC |
| 24 | NC | NC |
| 25 | GND | Terreno |
| 26 | NC | NC |
| 27 | NC | NC |
| 28 | NC | NC |
| 29 | AVDD | Potenza per circuito analogo |
| 30 | GND | Terreno |
| 31 | LEDK | Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 32 | LEDK | Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 33 | NC | NC |
| 34 | NC | NC |
| 35 | VGL | Portata OFF tensione |
| 36 | NC | NC |
| 37 | NC | NC |
| 38 | VGH | Porta a tensione |
| 39 | LEDA | Fornitura di alimentazione per l'ingresso dell'anodo della retroilluminazione a LED. |
| 40 | LEDA | Fornitura di alimentazione per l'ingresso dell'anodo della retroilluminazione a LED. |
AssolutoMAxiomRdi raggiungere
| Caratteristiche | Il simbolo | Un minuto. | - Max, ti prego. | Unità |
| Temperatura di funzionamento LCM | TOPR | - Trenta | + 70 | °C |
| Temperatura di stoccaggio LCM | TSTG | - Trenta | + 80 | °C |
| Umidità | RH | - Non lo so. | 90 | % |
TFT DCCCaratteristiche
Nota 1: assicurarsi di applicare VDD e VeL sul display LCD prima e quindi applicare VeN.
Nota 2: L'impostazione del VDD deve corrispondere alla tensione di uscita del segnale (cfr. nota 3) della scheda di sistema del cliente.
Caratteristiche dell'unità di retroilluminazione
Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 48 LED bianchi.
sono riportate nelle tabelle seguenti.
| Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità | Altre note |
| Voltaggio in avanti | V.F | 21.6 | - Non lo so. | 25.6 | V. | - Non lo so. |
| Corrente in avanti | Io...F | - Non lo so. | 240 | - Non lo so. | mA | - Non lo so. |
| Luminanza (con LCD) | Lv | - Non lo so. | 1000 | - Non lo so. | cd/m2 | - Non lo so. |
| Tempo di vita del LED | N/A | - Non lo so. | 20,000 | - Non lo so. | Ora | Nota 1 |
Nota:
La durata di vita del LED è definita come la diminuzione della luminosità del modulo al 50% della luminosità originale aLIl tempo di vita del LED potrebbe essere ridotto se siLè superiore a 40 mA/LED.
Caratteristiche ottiche
| - No, no, no, no. | Articolo di prova | Condizione di prova | Altre note |
| 1 | Immagazzinamento ad alta temperatura | +80°C / 96H |
1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
|
| 2 | Disponibilità a bassa temperatura | -30°C / 96H | |
| 3 | Alta velocità, in funzione | +70°C / 96H | |
| 4 | Temperature basse. | -30°C / 96H | |
| 5 | Immagazzinamento ad alta temperatura/umidità | 50°C x 90%RH /96H | |
| 6 | Shock termico e di freddo | Stato statico, -20°C ((30 min) ~60°C (30 min),10 cicli |
- Sì.Display TFT di grado industriale 10,1 pollici LVDS 1280x800 pixel 40 pin Prodotto IMagia
Proiettore a tocco a capacità (PCAP)
La tecnologia touch PCAP (Projected Capacitive) offre una risposta rapida e sensibile e un'affidabilità professionale.Lo schermo touch capacitivo di Saef Technology è progettato perPossiamo anche combinare touch screen PCAP con display a cristalli liquidi (LCD),che è una soluzione integrata incorporata che aiuta a semplificare la catena di fornitura e l'assemblaggio.
Vetro di copertura:
1Forma: dimensioni, forme, trattamenti dei bordi, fori e tagli su misura
2. Colore: stampa in seta, logo
3Materiale di vetro: vetro Gorilla, vetro temperato, PMMA
4Trattamenti: specchio, AG, AR, AF
Sensore:
1. Materiale sensore: vetro, pellicola, pellicola+film
2FPC: Disegno di forma facoltativo
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e così via
4Interfaccia: I2C, USB, RS232
Parole chiave di ricerca: display TFT industriale da 10,1 pollici, PCAP TFT LCD da 10,1 pollici, PCAP TFT LCD da 10,1 pollici, tft 10,1 ", 10,1 pollici tft lcd, 10,1" tft lcd, 10,1 pollici tft lcd, tft lcd 10.1Display tft da 10,1 pollici, display tft da 10,1 pollici, display tft da 10,1 pollici, display tft da 10,1 pollici, display tft da 10,1 pollici, display tft da 10,1 pollici, display tft da 10,1 pollici, display tft da 10,1 pollici, display tft da 10,1 pollici,schermo 10.1", 10,1 pollici schermo LCD tft, 1280x800 TFT, 10,1 pollici 1280x800, 10,1 pollici LVDS
