| MOQ: | negotiate |
| prezzo: | negotiate |
| Imballaggio standard: | cardboard |
| Periodo di consegna: | 16 |
| Metodo di pagamento: | L/C TT D/P |
| Capacità di approvvigionamento: | 10000pcs |

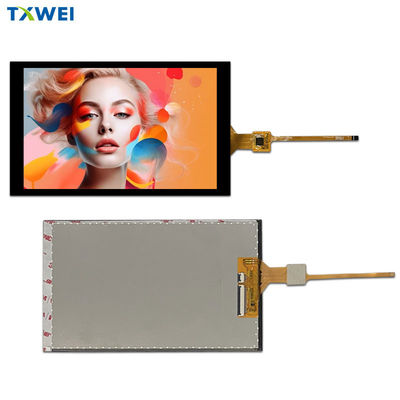

7 pollici.800*1280LVDS TFT LCD con CTP, PCAP Touch Screen 7 pollici IPS Introduzione al prodotto
Dettagli rapidi del prodotto:
1. LCD Dimensione: 7 ′′ pollici TFT
2Risoluzione:800*1280
3Angolo di visione: libero
4- Dimensione del profilo:104.5 ((W) *171.5 ((H) *4.43 ((T)mm
5. Tipo di interfaccia LCM: LVDS
6. Tipo di interfaccia CTP: I2C
7Temperatura: da -20°C a +70°C; da -30°C a +80°C
8. Pannello sensoriale: schermo sensoriale capacitivo ((CTP)
| Parole chiave: | TFT da 7 pollici | Schermo tattile: | CTP ((Schermo sensori a tocco capacitivo) |
|---|---|---|---|
| Risoluzione: | 1024x600 punti | Dimensione del vetro di copertura: | Può essere personalizzato |
| Interfaccia LCM: | LVDS | Luminanza superficiale: | 350-500 Cd/m2 |
| Durata di vita del LED: | 30000 ore | Pini: | 40 pin |
| Direzione di visione: | L'angolo di visione è completo (85/85/85) | Interfaccia CTP: | I2C |
| Temperatura di funzionamento: | ¥20°C a +70°C | Rispetto: | Compatibile con CE&FCC e RoHS |
7 pollici.800*1280LVDS TFT LCD con CTP, PCAP Touch Screen 7 pollici IPS Disegno del prodotto
AbsolutoMAxiomRdi raggiungere
| Caratteristiche | Il simbolo | Un minuto. | - Max, ti prego. | Unità |
| Temperatura di funzionamento LCM | TOPR | - Venti | + 70 | °C |
| Temperatura di stoccaggio LCM | TSTG | - Trenta | + 80 | °C |
| TP Temperatura di funzionamento e umidità (20% ~ 90%RH) | TOPR | - Venti | + 70 | °C |
| TP SStemperatura e umidità di stoccaggio (20% ~ 90%RH) | TSTG | - Trenta | + 80 | °C |
| Umidità | RH | - Non lo so. | 90 | % |
Caratteristiche dell'unità di retroilluminazione
Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 20 LED bianchi.
| Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità | Altre note |
| Voltaggio in avanti | V.F | 14 | - Non lo so. | 16 | V. | - Non lo so. |
| Corrente in avanti | Io...F | - Non lo so. | 80 | - Non lo so. | mA | - Non lo so. |
| Luminance ((Con LCD + CTP) | Lv | - Non lo so. | 450 | - Non lo so. | cd/m2 | - Non lo so. |
| Tempo di vita del LED | N/A | - Non lo so. | 30,000 | - Non lo so. | Ora | Nota 1 |
Nota:
Descrizione della funzione del modulo
| Numero PIN. | Il simbolo | LCMFunzionale |
| 1 |
LED+ |
alimentazione del terminale di ingresso dell'anodo di retroilluminazione. |
| 2 |
LED+ |
alimentazione del terminale di ingresso dell'anodo di retroilluminazione. |
| 3 | NC | Nessuna connessione. |
| 4 | NC | Nessuna connessione. |
| 5 |
LED- |
Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 6 |
LED- |
Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 7 | NC | Nessuna connessione. |
| 8 | GND | Terreno di potenza |
| 9 | VGL ((NC) | Nessuna connessione. |
| 10 | NC | Nessuna connessione. |
| 11 | NC | Nessuna connessione. |
| 12 | VGH ((NC) | Nessuna connessione. |
| 13 | GND | Terreno di potenza |
| 14 | AVDD ((NC) | Nessuna connessione. |
| 15 | GND | Terreno di potenza |
| 16 | SELB ((NC) | Nessuna connessione. |
| 17 | GND | Terreno di potenza |
| 18 | LVDS_D3P | Dati di differenziale LVDS positivi3input |
| 19 | LVDS_D3N | Dati di differenziale LVDS negativi3input |
| 20 | GND |
Terreno di potenza |
| 21 | LVDS_D2P | Dati di differenziale LVDS positivi2input |
| 22 | LVDS_D2N | Dati di differenziale LVDS negativi2input |
| 23 | GND | Terreno di potenza |
| 24 | LVDS_D1P | Dati di differenziale LVDS positivi1input |
| 25 | LVDS_D1N | Dati di differenziale LVDS negativi1input |
| 26 | GND | Terreno di potenza |
| 27 | LVDS_D0P | Dati di ingresso positivi del differenziale LVDS |
| 28 | LVDS_D0N | Dati di ingresso differenziali negativi LVDS |
| 29 | GND | Terreno di potenza |
| 30 | LVDS_CLKP | Input di orologeria differenziale LVDS positivo |
| 31 | LVDS_CLKN | Importi di orologeria differenziale LVDS negativi |
| 32 | GND | Terreno di potenza |
| 33 | STBYB | Modalita' di attesa, normalmente tirata in alto. |
| 34 | LR(NC) | Nessuna connessione. |
| 35 | UPDN ((NC) | Nessuna connessione. |
| 36 | RESET3.3V | Ripristina il pin di ingresso del segnale. |
| 37 | NC | Nessuna connessione. |
| 38 | VDD3.3V | Fornitore di alimentazione per LCD. |
| 39 | VDD3.3V | Fornitore di alimentazione per LCD. |
| 40 | VCOM ((NC) | Nessuna connessione. |
CTPNumero PINDescrizione:
| Numero PIN. | Il simbolo | CTPFunzionale |
| 1 | CTP_RST | Ripristino del pannello tattile3.3V |
| 2 | CTP_VCC | Pannello sensoriale Powerfornitura3.3V |
| 3 | GND | POvere Ground |
| 4 | CTP_INT | Segnale di interruzione3.3V |
| 5 | CTP_SDA | Dati I2C del pannello tattile3.3V |
| 6 | CTP_SCL | Orologio I2C del pannello tattile3.3V |
RElemento di prova di affidabilità
| - No, no, no, no. | Articolo di prova | Condizione di prova | Altre note |
| 1 | Immagazzinamento ad alta temperatura | +80°C / 96H |
1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
|
| 2 | Disponibilità a bassa temperatura | -30°C / 96H | |
| 3 | Alta velocità, in funzione | +70°C / 96H | |
| 4 | Temperature basse. | -20°C / 96H | |
| 5 | Immagazzinamento ad alta temperatura/umidità | 60°C x 90%RH /96H | |
| 6 | Shock termico e di freddo | Stato statico, -20°C ((30 min) ~70°C (30 min),10 cicli |
7 pollici.800*1280LVDS TFT LCD con CTP, PCAP Touch Screen 7 pollici IPS Immagine del prodotto
Che cos'è LVDS
LVDS (Low Voltage Differential Signaling): è un'interfaccia tecnologica di segnalazione differenziale a bassa tensione. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.
Negli ultimi anni, con il rapido sviluppo dell'industria elettronica, anche le apparecchiature di visualizzazione intelligenti hanno ottenuto risultati brillanti e gli schermi ad alta definizione sono stati favoriti dai consumatori.Attualmente, le interfacce di protocollo di visualizzazione ad alta definizione includono RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One, ecc.
Parola chiave di ricerca: tft 7", 7 tft lcd, 7" tft lcd, LVDS 7 pollici tft lcd, tft lcd 7, 7 tft display LVDS, 7" tft display, 7 pollici tft display, tft display 7 pollici LVDS, tft display 7", 7 pollici tft lcd display,7 pollici touch TFT, display LCD a tocco TFT da 7 pollici, TFT da 7 pollici con CTP, TFT a tocco CTP da 7 pollici, TFT a tocco CTP da 7 pollici.
