| MOQ: | negotiate |
| prezzo: | negotiate |
| Imballaggio standard: | cardboard |
| Periodo di consegna: | 16 |
| Metodo di pagamento: | L/C TT D/P |
| Capacità di approvvigionamento: | 10000pcs |

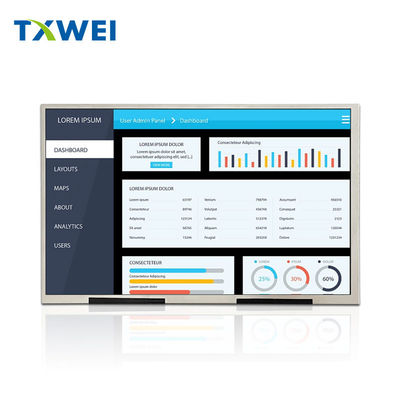

| Prodotto: | 10Display TFT industriale da 0,1 pollici |
| Risoluzione: |
1280*800 |
| Luminanza superficiale: | 350cd/m2 (nits) |
| Interfaccia: |
Interfaccia LVDS 8 BIT |
| Numero di pin: | 40 pin |
| Direzione di visione: | IPS, angolo di visione completo (85/85/85/85) |
| Il contorno Dim.: |
229.46*149.1*2.6(mm) |
| Area attiva: |
216.96 ((H) * 135.6 ((V)(mm) |
| Trattamento superficiale: | Rivestimento duro ((3H) |
| Haze: | 25% |
| Schermo tattile: | Con CTP facoltativo |
| Colori di visualizzazione: | 16.7 M |
| Temperatura di funzionamento: | -20°C a +70°C |
| Temperatura di conservazione: | -30°C a +80°C |
|
LED di retroilluminazione: |
39 pezzi |
| Tempo di vita del LED: | 30000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 |
| Rispetto: | Compatibile con CE&FCC e RoHS |
Disegno del prodotto
LCM Pin Descrizione:
| Numero PIN. | Il simbolo | Descrizione |
| 1 | NC | NC |
| 2 | VDD | Tensione di alimentazione per circuito digitale. |
| 3 | VDD | Tensione di alimentazione per circuito digitale. |
| 4 | NC | NC |
| 5 | NC | NC |
| 6 | NC | NC |
| 7 | GND | Terreno |
| 8 | RXIN0- | Input di dati differenziali LVDS negativi |
| 9 | RXIN0+ | Input di dati differenziali LVDS positivi |
| 10 | GND | Terreno |
| 11 | RXIN1- | Input di dati differenziali LVDS negativi |
| 12 | RXIN1+ | Input di dati differenziali LVDS positivi |
| 13 | GND | Terreno |
| 14 | RXIN2- | Input di dati differenziali LVDS negativi |
| 15 | RXIN2+ | Input di dati differenziali LVDS positivi |
| 16 | GND | Terreno |
| 17 | RXCLKIN- | Input di orologio differenziale LVDS negativo |
| 18 | RXCLKIN+ | Input di orologio differenziale LVDS positivo |
| 19 | GND | Terreno |
| 20 | RXIN3- | Input di dati differenziali LVDS negativi |
| 21 | RXIN3+ | Input di dati differenziali LVDS positivi |
| 22 | GND | Terreno |
| 23 | NC | NC |
| 24 | NC | NC |
| 25 | GND | Terreno |
| 26 | NC | NC |
| 27 | NC | NC |
| 28 | NC | NC |
| 29 | AVDD | Potenza per circuito analogo |
| 30 | GND | Terreno |
| 31 | LEDK | Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 32 | LEDK | Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 33 | NC | NC |
| 34 | NC | NC |
| 35 | VGL | Portata OFF tensione |
| 36 | NC | NC |
| 37 | NC | NC |
| 38 | VGH | Porta a tensione |
| 39 | LEDA | Fornitura di alimentazione per l'ingresso dell'anodo della retroilluminazione a LED. |
| 40 | LEDA | Fornitura di alimentazione per l'ingresso dell'anodo della retroilluminazione a LED. |
Caratteristiche dell'unità di retroilluminazione
Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 42 LED bianchi.
sono riportate nelle tabelle seguenti.
| Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità | Altre note |
| Voltaggio in avanti | V.F | 8.4 | - Non lo so. | 10.5 | V. | - Non lo so. |
| Corrente in avanti | Io...F | - Non lo so. | 280 | - Non lo so. | mA | - Non lo so. |
| Luminanza (con LCD) | Lv | - Non lo so. | 400 | - Non lo so. | cd/m2 | - Non lo so. |
| Tempo di vita del LED | N/A | - Non lo so. | 30,000 | - Non lo so. | Ora | Nota 1 |
Nota:
| - No, no, no, no. | Articolo di prova | Condizione di prova | Altre note |
| 1 | Immagazzinamento ad alta temperatura | +80°C / 96H |
1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
|
| 2 | Disponibilità a bassa temperatura | -30°C / 96H | |
| 3 | Alta velocità, in funzione | +70°C / 96H | |
| 4 | Temperature basse. | -20°C / 96H | |
| 5 | Immagazzinamento ad alta temperatura/umidità | 50°C x 90%RH /96H | |
| 6 | Shock termico e di freddo | Stato statico, -20°C ((30 min) ~60°C (30 min),10 cicli |
Prodotto IMagia
Impianti di fabbrica e certificati
Proiettore a tocco a capacità (PCAP)
La tecnologia touch PCAP fornisce una risposta rapida e sensibile, nonché un livello di affidabilità professionale.e applicazioni automobilistichePossiamo anche combinare il touch screen PCAP con un display a cristalli liquidi (LCD), che è una soluzione integrata che semplifica la catena di approvvigionamento e l'assemblaggio.
Vetro di copertura:
1Forma: dimensioni, forme, trattamenti dei bordi, fori e tagli su misura
2. Colore: stampa in seta, logo
3Materiale di vetro: vetro Gorilla, vetro temperato, PMMA
4Trattamenti: specchio, AG, AR, AF
Sensore:
1. Materiale sensore: vetro, pellicola, pellicola+film
2FPC: Disegno di forma facoltativo
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e così via
4Interfaccia: I2C, USB, RS232
Perché scegliere noi
1Forniamo soluzioni personalizzate per display LCD
Il vostro prodotto ha requisiti specifici di applicazione, specifiche elettriche, specifiche ottiche, caratteristiche touch o dimensioni meccaniche che richiedono display personalizzati?Tianxianweipuò soddisfare le vostre esigenze LCD personalizzate.
2. Soluzioni totali per touch screen e display
Ti preoccupi di assemblare il touch screen e il display?Tianxianweipuò fornire schermi touch personalizzati e standard, incluse soluzioni multi-touch resistive e capacitive, inclusi servizi di legame aereo e ottico.
3- Impegno per l'affidabilità della qualità
Tianxianweiè qualificato da ISO9001:2015 e ISO14000, soddisfa le norme RoHS, CE,FCC e altre norme ambientali nei mercati globali.prove di affidabilità e invecchiamento.
4. Fornitura a lungo termine
In circostanze normali, i prodotti che raccomandiamo possono essere forniti per più di 5 anni.Faremo piani alternativi in anticipo per garantire le vostre esigenze di approvvigionamento a lungo termine.
