| MOQ: | negotiate |
| prezzo: | negotiate |
| Imballaggio standard: | cardboard |
| Periodo di consegna: | 16 |
| Metodo di pagamento: | L/C TT D/P |
| Capacità di approvvigionamento: | 10000pcs |

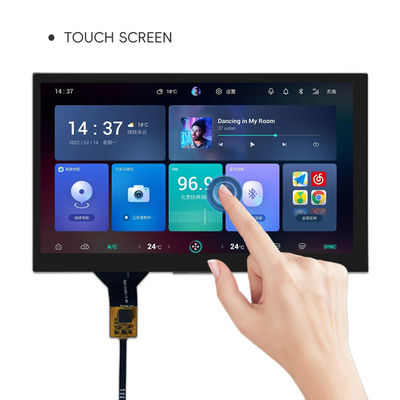

Dettagli rapidi del prodotto:
1. LCD Dimensione: 7 ′′ TFT
2Risoluzione: 1024x600
3Angolo di visione: libero
4- Dimensione del profilo: 164,9*100*5,08mm
5. Tipo di interfaccia LCM: interfaccia bit LVDS
6. Tipo di interfaccia CTP: I2C
7. Temperatura: da -30°C a +80°C; Tst da -30°C a +80°C
8. Pannello sensoriale: schermo sensoriale capacitivo ((CTP)
| Parole chiave: | TFT da 7 pollici | Schermo tattile: | CTP ((Schermo sensori a tocco capacitivo) |
|---|---|---|---|
| Risoluzione: | 1024x600 punti | Dimensione del vetro di copertura: | Può essere personalizzato |
| Interfaccia LCM: |
Interfaccia bit LVDS |
Luminanza superficiale: | 450-1300 Cd/m2 |
| Durata di vita del LED: | 30000 ore | Pini: | 20 pin |
| Direzione di visione: | Tutti gli angoli di visione (80/80/80/80) | Interfaccia CTP: | I2C |
| Temperatura di funzionamento: | ¥20°C a +70°C | Rispetto: | Conformità CE & FCC & RoHS |
Assicurazione della qualità
1.Per ogni pezzo, abbiamo 3 volte 100% di test per garantire una buona qualità.
2.Il responsabile QA è nel settore LCD da più di 12 anni.Il nostro team sono tutti molto professionisti e esperti nel LCD archiviato per garantire la qualità per i clienti.
Modulo LCD TFT da 7 pollici 1024x600 interfaccia MIPI IPS con disegno del prodotto CTP
Ma bordo Descrizione
| Numero PIN. | Il simbolo | Ma bordo Descrizione |
| 1 | LCD-VDD 3.3V | Fornitore di alimentazione per LCD. |
| 2 | NC | NC |
| 3 | NC | NC |
| 4 | GND | Scendi. |
| 5 | GND | Scendi. |
| 6 | GND | Scendi. |
| 7 | RXIN0- | Dati di ingresso differenziali negativi LVDS |
| 8 | RXIN0+ | Dati di ingresso positivi del differenziale LVDS |
| 9 | RXIN1- | Dati differenziali LVDS1 negativi |
| 10 | RXIN1+ | Dati positivi del differenziale LVDS1 |
| 11 | RXIN2- | Dati di ingresso di differenziale LVDS2 negativi |
| 12 | RXIN2+ | Dati positivi di differenziale LVDS2 |
| 13 | GND | Scendi. |
| 14 | GND | Scendi. |
| 15 | RXCLKIN- | Importi di orologeria differenziale LVDS negativi |
| 16 | RXCLKIN+ | Input di orologeria differenziale LVDS positivo |
| 17 | RXIN3- | Dati di ingresso di differenziale LVDS3 negativi |
| 18 | RXIN3+ | Dati positivi di differenziale LVDS3 |
| 19 | NC | NC |
| 20 | NC | NC |
BLNumero PINDescrizione
| Numero PIN. | Il simbolo | BL Funzionale |
| 1 | VLED 12V | Fornitore di alimentazione della retroilluminazione |
| 2 | NC | NC |
| 3 | EN 3.3V | Abilitare il segnale di controllo del convertitore a led. |
| 4 | BL-PWM | BL-PWM (Pulse Width Modulation) Segnale di guida a LED. |
| 5 | NC | NC |
| 6 | GND | Terreno di potenza |
CTPNumero PINDescrizione
| Numero PIN. | Il simbolo | CTPFunzionale |
| 1 | CTP_SCL3.3V | Orologio I2C del pannello tattile |
| 2 | CTP_SDA3.3V | Dati I2C del pannello tattile |
| 3 | CTP_INT3.3V | Uscita di interruzione del pannello tattile |
| 4 | GND | POvere Ground |
| 5 | CTP_VDD 3.3V | Pannello sensoriale Powerfornitura2.8~3.3V |
| 6 | CTP_RST3.3V | Ripristino del pannello tattile |
AbsolutoMAxiomRdi raggiungere
| Caratteristiche | Il simbolo | Un minuto. | - Max, ti prego. | Unità |
| Temperatura di funzionamento LCM | TOPR | - Venti | + 70 | °C |
| Temperatura di stoccaggio LCM | TSTG | - Trenta | + 80 | °C |
| TP Temperatura di funzionamento e umidità (20% ~ 90%RH) | TOPR | - Venti | + 70 | °C |
| TP SStemperatura e umidità di stoccaggio (20% ~ 90%RH) | TSTG | - Trenta | + 80 | °C |
| Umidità | RH | - Non lo so. | 90 | % |
Caratteristiche dell'unità di retroilluminazione
Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 27 LED bianchi, le cui caratteristiche sono illustrate nelle tabelle seguenti.
| Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità | Altre note |
| Voltaggio in avanti | V.F | 25.2 | - Non lo so. | 28.8 | V. | - Non lo so. |
| Corrente in avanti | Io...F | - Non lo so. | 60 | - Non lo so. | mA | - Non lo so. |
| Luminance ((Con LCD + CTP) | Lv | - Non lo so. | 370 | - Non lo so. | cd/m2 | - Non lo so. |
| Tempo di vita del LED | N/A | - Non lo so. | 30,000 | - Non lo so. | Ora | Nota 1 |
Nota:
La durata di vita del LED è definita come la diminuzione della luminosità del modulo al 50% della luminosità originale aL= 20mA/LED. Il tempo di vita del LED potrebbe essere ridotto se siLè superiore a 25 mA/LED.
Articolo di prova di affidabilità
| - No, no, no, no. | Articolo di prova | Condizione di prova | Altre note |
| 1 | Immagazzinamento ad alta temperatura | +80°C / 96H |
1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
|
| 2 | Disponibilità a bassa temperatura | -30°C / 96H | |
| 3 | Alta velocità, in funzione | +70°C / 96H | |
| 4 | Temperature basse. | -20°C / 96H | |
| 5 | Immagazzinamento ad alta temperatura/umidità | 60°C x 90%RH /96H | |
| 6 | Shock termico e di freddo | Stato statico, -20°C ((30 min) ~70°C (30 min),10 cicli |
Fabbrica e strutture
Parola chiave di ricerca: tft 7", 7 tft lcd, 7" tft lcd, 7" tft lcd, tft lcd, 7" tft display, 7" tft display, 7" tft display, tft display 7", 7" tft display,7 pollici touch TFT, display LCD a tocco TFT da 7 pollici, TFT da 7 pollici con CTP, TFT a tocco CTP da 7 pollici, TFT a tocco CTP da 7 pollici.
