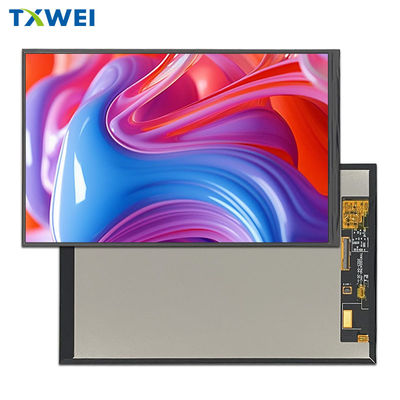

10.1 Modulo LCD 1200X1920 di 1200 pollici 350 cd/m2 Display panel per apparecchiature mediche per la casa intelligente

MOQ: negotiate
prezzo: negotiate
Imballaggio standard: cardboard
Periodo di consegna: 16
Metodo di pagamento: L/C TT D/P
Capacità di approvvigionamento: 10000pcs
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Place of Origin
Guangdong,China
Marca
TXWEI
Certificazione
CE ROHS FCC
Model Number
TXW100047N0
L'IC del driver LCM:
HX8279
PASSO DEL PIXEL (W*H):
0.1128*0.1128
Lumens di grado:
350 d/m2
Area attiva:
135.36 ((H) * 216.576 ((V)
temperatura di conservazione:
-20+60
Interfaccia LCM:
Interfaccia MIPI BIT
Numero di pixel:
1200*3RGB ((H) X1920 ((V)
Conteggio dei pin:
40
Evidenziare:

Modulo di visualizzazione LCD 1200 x 1920

,

Modulo LCD da 10 pollici

,

Display panel per apparecchiature mediche per la casa intelligente

Descrizione del prodotto

10.1 pollice1200*1920Display LCD TFT industriale Interfaccia MIPI 40 pin Introduzione al prodotto



TXW100047N0 è un display TFT-LCD industriale da 10,1 pollici con una risoluzione di 1200 * 3RGB (H) X1920 (V) (1200 pixel orizzontali per 1920 pixel verticali).La tensione di alimentazione (VCC) per l'alimentazione del pannello LCD è di 22.4V a 25.6V. Può essere utilizzato per sistemi incorporati, automazione, GPS, attrezzature mediche, attrezzature industriali e dispositivi di sicurezza che richiedono display TFT a colori di alta qualità.

Questo prodotto è ampiamente utilizzato in tablet per l'istruzione, pannelli di attrezzature mediche, robot, terminali di pagamento, stampanti, case intelligenti, riconoscimento facciale, pagamenti mobili, pannelli di visualizzazione di controllo industriale,apparecchiature e display di strumenti, elettronica automobilistica, attrezzature per ufficio, elettrodomestici e altri settori.



Parole chiave: 10Display LCD TFT da 0,1 pollici
Risoluzione:

1200*1920
Interfaccia: MIPI
Durata di vita del LED: 30000 ore
Direzione di visione: Alle sei.
Temperatura di funzionamento: -10°C a +50°C
Schermo tattile: TXW100047N0-TC
Dimensione del vetro di copertura: Prodotto ODM
Luminanza superficiale: 350 Cd/m2
Pini: 40

L'IC del conducente LCM:

Fabbricazione a partire da:
Rispetto: Conformità CE & FCC & RoHS








Disegno del prodotto



10.1 Modulo LCD 1200X1920 di 1200 pollici 350 cd/m2 Display panel per apparecchiature mediche per la casa intelligente 0



10.1 Modulo LCD 1200X1920 di 1200 pollici 350 cd/m2 Display panel per apparecchiature mediche per la casa intelligente 1





Caratteristiche dell'unità di retroilluminazione

Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 32 LED bianchi.

sono riportate nelle tabelle seguenti.

Caratteristiche Il simbolo Un minuto. Tipo - Max, ti prego. Unità Altre note
Voltaggio in avanti V.F 22.4 - Non lo so. 25.6 V. - Non lo so.
Corrente in avanti Io...F - Non lo so. 80 - Non lo so. mA - Non lo so.
Luminanza (con LCD) Lv - Non lo so. TBD - Non lo so. cd/m2 - Non lo so.
Tempo di vita del LED N/A - Non lo so. 30,000 - Non lo so. Ora Nota 1



Nota:

  • La durata di vita del LED è definita come la diminuzione della luminosità del modulo al 50% della luminosità originale aL= 20mA/LED. Il tempo di vita del LED potrebbe essere ridotto se siLè superiore a 25 mA/LED.



Descrizione della funzione del modulo

Numero PIN. Il simbolo LCMFunzionale
1 NC Nessuna connessione.
2 CTP_RISET 3.3V CTP_Reset Pin di ingresso del segnale.
3 CTP_VDD 3.3V alimentazione per circuito DC/DC
4 GND POvere Ground
5 CTP_INT 3.3V CTP_STOP Signal
6 CTP_SDA 3.3V CTP_Data Singnal
7 CTP_SCL 3.3V CTP_Clock Signal
8 NC Nessuna connessione.
9

LEDK.

 Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
10

LEDK.

 Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
11 NC Nessuna connessione.
12

LEDA

 alimentazione del terminale di ingresso dell'anodo di retroilluminazione.
13

LEDA

 alimentazione del terminale di ingresso dell'anodo di retroilluminazione.
14

LEDA

 alimentazione del terminale di ingresso dell'anodo di retroilluminazione.
15 NC Nessuna connessione.
16 GND POvere Ground
17 MIPI_D0N Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
18 MIPI_D0P Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
19 GND POvere Ground
20 MIPI_D1N Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
21 MIPI_D1P Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
22 GND POvere Ground
23 MIPI_CLKN Input del segnale differenziale dell'orologio dell'interfaccia ad alta velocità/outputperni
24 MIPI_CLKP Input del segnale differenziale dell'orologio dell'interfaccia ad alta velocità/outputperni
25 GND POvere Ground
26 MIPI_D2N Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
27 MIPI_D2P Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
28 GND POvere Ground
29 MIPI_D3N Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
30 MIPI_D3P Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
31 GND POvere Ground
32 NC Nessuna connessione.
33 NC Nessuna connessione.
34 RISET1.8V Reset pin. Impostando uno o l'altro pin basso inizializza l'LSI
35 V.CC3.3V Fornitore di alimentazione del circuito di potenziamento
36 V.CC3.3V Fornitore di alimentazione del circuito di potenziamento
37 V.CC3.3V Fornitore di alimentazione del circuito di potenziamento
38 V.CC3.3V Fornitore di alimentazione del circuito di potenziamento
39 IOVCC 1,8 V alimentazione per circuito DC/DC
40 NC Nessuna connessione.





RElemento di prova di affidabilità

- No, no, no, no. Articolo di prova Condizione di prova Altre note
1 Immagazzinamento ad alta temperatura +70°C / 96H

1Il test funzionale e' OK.

Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti.

2Non basso.

Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.




2 Disponibilità a bassa temperatura -20°C / 96H
3 Alta velocità, in funzione +60°C / 96H
4 Temperature basse. -10°C / 96H
5 Immagazzinamento ad alta temperatura/umidità 50°C x 90%RH /96H
6 Shock termico e di freddo Stato statico, -10°C ((30 min) ~60°C (30 min),10 cicli





Immagini del prodotto



10.1 Modulo LCD 1200X1920 di 1200 pollici 350 cd/m2 Display panel per apparecchiature mediche per la casa intelligente 2





10.1 Modulo LCD 1200X1920 di 1200 pollici 350 cd/m2 Display panel per apparecchiature mediche per la casa intelligente 3
