| MOQ: | negotiate |
| prezzo: | negotiate |
| Imballaggio standard: | cardboard |
| Periodo di consegna: | 16 |
| Metodo di pagamento: | L/C TT D/P |
| Capacità di approvvigionamento: | 10000pcs |
TXW100041B0-CTP è uno schermo LCD TFT a colori da 10,1 pollici in rapporto 16:9, con una risoluzione di 1024 * 600, IPS full view, effetto display ad alta luminosità ad alta definizione,ampia gamma di temperature di -30+80 temperatura di esercizio, e display ad alta luminosità di 450 cd/m2.
Inoltre,TXW100041B0-CTPoffre tre caratteristiche del prodotto: alta luminosità (450 cd/m2), alto contrasto (800:1) e antiabbagliamento.migliorare l'esperienza visiva dei prodotti dei clienti in diverse condizioni.
Questo prodotto è ampiamente utilizzato in settori quali la navigazione automobilistica, le apparecchiature esterne per la visualizzazione della luce solare, le apparecchiature di controllo industriale, le apparecchiature mediche, i pannelli di funzionamento dell'interfaccia uomo-macchina, ecc.
Caratteristiche
| Articolo | Specificità |
| Dimensione LCD | 10.1 pollice (diagonalmente) |
|
Lumens di grado |
450cd/m2 |
| Risoluzione |
1024*3RGB ((H) X600 ((V) |
| Modalità di visualizzazione | Normalmente bianco, trasmissibile |
| Punto di puntatura |
0.2175*0.2088mm |
| Area attiva |
222.72 ((H) * 125.28 ((V)mm |
| Dimensione del modulo ((con CTP) | 247.69*154.09*6.8mm |
|
L'IC del driver LCM |
HX8282A11 |
|
Interfaccia LCM |
Interfaccia bit LVDS |
|
Conteggio di pin n |
60 |
| Direzione di visualizzazione (Inversione grigio) |
Tutto a mezz'ora |
|
Struttura del touch screen |
G+G |
|
Touch Driver IC |
GT9271 |
|
Interfaccia touch |
IIC |
| temperatura di funzionamento |
-20+70 |
| temperatura di conservazione |
-30 + 80 |
LVDS Inch TFT con prodotto CTPDisegno
AbsolutoMAxiomRdi raggiungere
| Caratteristiche | Il simbolo | Un minuto. | - Max, ti prego. | Unità |
| Temperatura di funzionamento LCM | TOPR | - Venti | + 70 | °C |
| Temperatura di stoccaggio LCM | TSTG | - Trenta | + 80 | °C |
| TP Temperatura di funzionamento e umidità (20% ~ 90%RH) | TOPR | - Venti | + 70 | °C |
| TP SStemperatura e umidità di stoccaggio (20% ~ 90%RH) | TSTG | - Trenta | + 80 | °C |
| Umidità | RH | - Non lo so. | 90 | % |
TFT DCCCaratteristiche
| Caratteristiche | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | Nota |
| TFT OperationFrame rate | Hz | - Non lo so. | 60 | - Non lo so. | Hz | - Non lo so. |
| Tensione di alimentazione per (DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V. | - Non lo so. |
| Porta TFT ON tensione | VGH | - Non lo so. | 18 | - Non lo so. | V. | - Non lo so. |
| TFT Gate OFF Voltage | VGL | - Non lo so. | -6 | - Non lo so. | V. | - Non lo so. |
| TFT tensione comune | Vcom | - Non lo so. | 4.4 | - Non lo so. | V. | - Non lo so. |
| AVDD | Avdd | - Non lo so. | 9.6 | - Non lo so. | V. | - Non lo so. |
Nota:
1. VGH è la tensione di funzionamento di TFT Gate.
2. VGL è la tensione di funzionamento del cancello TFT.
fluttuano con la stessa fase di Vcom.
3. Vcom deve essere regolato per ottimizzare la qualità del display, come Crosstalk e Contrasto Ratio ecc.
4. Il valore è solo il valore di riferimento. Il cliente può ottimizzare il valore di impostazione
diversi D-IC.
Caratteristiche dell'unità di retroilluminazione
Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 42 LED bianchi.
| Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità | Altre note |
| Voltaggio in avanti | V.F | 16.8 | - Non lo so. | 19.2 | V. | - |
| Corrente in avanti | Io...F | - Non lo so. | 140 | - | mA | - |
| Luminance ((Con LCD + CTP) | Lv | TBD | - Non lo so. | cd/m2 | - | |
| Tempo di vita del LED | N/A | - Non lo so. | 30000 | - Non lo so. | Ora | Nota 1 |
Nota:
La durata di vita del LED è definita come la diminuzione della luminosità del modulo al 50% della luminosità originale aL= 20mA/LED. Il tempo di vita del LED potrebbe essere ridotto se siLè superiore a 25 mA/LED.
RElemento di prova di affidabilità
| - No, no, no, no. | Articolo di prova | Condizione di prova | Altre note |
| 1 | Immagazzinamento ad alta temperatura | +80°C / 96H |
1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
|
| 2 | Disponibilità a bassa temperatura | -30°C / 96H | |
| 3 | Alta velocità, in funzione | +70°C / 96H | |
| 4 | Temperature basse. | -20°C / 96H | |
| 5 | Immagazzinamento ad alta temperatura/umidità | 50°C x 90%RH /96H | |
| 6 | Shock termico e di freddo | Stato statico, -20°C ((30 min) ~70°C (30 min),10 cicli |

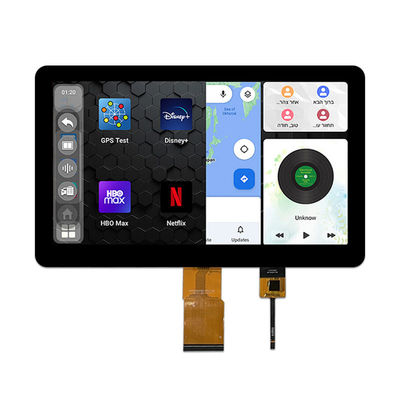

ProdottoImmagine
Impianti di fabbrica e certificati
