| MOQ: | negotiate |
| prezzo: | negotiate |
| Imballaggio standard: | cardboard |
| Periodo di consegna: | 16 |
| Metodo di pagamento: | L/C TT D/P |
| Capacità di approvvigionamento: | 10000pcs |
Display LCD IPS TFT da 7 pollici JD9365DA Driver Interfaccia MIPI Introduzione al prodotto
TXW700088K0-CTPIl display LCD TFT è una modalità ritratto da 7 pollici con modulo LCD TFT touchscreen capacitivo (CTP), con risoluzione QVGA600*1024pixel, questo modulo LCD TFT è integrato conJD9365DAIC. supporta l'interfaccia MIPI.18VQuesto modulo è dotato di pannello di superficie anti-abbagliamento e tutti gli angoli di visione visibili.
TXW700088K0-CTPil prodotto di visualizzazione utilizza una retroilluminazione ad alta luminosità, con un polarizzatore ad alta luminosità, la luminosità della superficie può raggiungere i 800 NITS e la superficie CTP è antiriflesso,in modo che questo prodotto possa essere letto alla luce del soleQuesto modulo LCD può essere utilizzato in sistemi integrati, dispositivi industriali, dispositivi di sicurezza e dispositivi portatili che richiedono un display di alta qualità e immagine colorata.
Caratteristiche:
| Prodotto: | Display LCD TFT da 7 pollici |
| Risoluzione: |
600*1024 |
| Direzione di visione: | IPS Tutti gli angoli di visione |
| Numero di pin: | 40 pin |
| Luminanza superficiale: | 800 Cd/m2 |
| Durata di vita del LED: | 20000 ore |
| Schermo tattile: | Pannello sensoriale capacitivo |
| Dimensione del vetro di copertura: | Personalizzabile |
| Interfaccia: | MIPI |
|
Meccanica OutlineSize: |
104.36*178.67*5.28 |
| Controllo del driver: |
JD9365DA |
| Rispetto: | Conformità CE & FCC & RoHS |
Display LCD IPS TFT da 7 polliciJD9365DAInterfaccia driver mipiProdottoDisegno
AbsolutoMAxiomRdi raggiungere
| Caratteristiche | Il simbolo | Un minuto. | - Max, ti prego. | Unità |
| Temperatura di funzionamento LCM | TOPR | - Venti | + 70 | °C |
| Temperatura di stoccaggio LCM | TSTG | - Trenta | + 80 | °C |
| TP Temperatura di funzionamento e umidità (20% ~ 90%RH) | TOPR | - Venti | + 70 | °C |
| TP SStemperatura e umidità di stoccaggio (20% ~ 90%RH) | TSTG | - Trenta | + 80 | °C |
| Umidità | RH | - Non lo so. | 90 | % |
Caratteristiche dell'unità di retroilluminazione
Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 18 LED bianchi.
| Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità | Altre note |
| Voltaggio in avanti | V.F | 16.8 | - Non lo so. | 19.2 | V. | - Non lo so. |
| Corrente in avanti | Io...F | - Non lo so. | 120 | - Non lo so. | mA | - Non lo so. |
| Luminance ((Con LCD + CTP) | Lv | - Non lo so. | 800 | - Non lo so. | cd/m2 | - Non lo so. |
| Tempo di vita del LED | N/A | - Non lo so. | 20,000 | - Non lo so. | Ora | Nota 1 |
Nota:
Descrizione della funzione del modulo
| Numero PIN. | Il simbolo | LCM funzionale |
| 1 | GND | Terreno di potenza |
| 2 | MIPI_D0+ | Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità |
| 3 | MIPI_D0- | Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità |
| 4 | GND | Terreno di potenza |
| 5 | MIPI_D1+ | Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità |
| 6 | MIPI_D1- | Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità |
| 7 | GND | Terreno di potenza |
| 8 | MIPI_CLK+ | Pini di ingresso/uscita del segnale differenziale dell'orologio di interfaccia ad alta velocità |
| 9 | MIPI_CLK- | Pini di ingresso/uscita del segnale differenziale dell'orologio di interfaccia ad alta velocità |
| 10 | GND | Terreno di potenza |
| 11 | MIPI_D2+ | Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità |
| 12 | MIPI_D2- | Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità |
| 13 | GND | Terreno di potenza |
| 14 | MIPI_D3+ | Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità |
| 15 | MIPI_D3- | Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità |
| 16~17 | GND | Terreno di potenza |
| 18 ~ 19 | VCC 1,8 V | alimentazione del circuito I/O |
| 20 ~ 23 | NC | NC |
| 24 | RISET | Reset pin. Impostando uno o l'altro pin basso inizializza l'LSI |
| 25 ~ 26 | NC | NC |
| 27 | GND | Terreno di potenza |
| 28 ~ 29 |
LEDK |
Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 30 | GND | Terreno di potenza |
| 31 | NC | NC |
| 32 ~ 33 | GND | Terreno di potenza |
| 34 | NC | NC |
| 35 ~ 36 |
LEDA |
alimentazione del terminale di ingresso dell'anodo di retroilluminazione. |
| 37 | GND | Terreno di potenza |
| 38~39 | VDD 3.3V | alimentazione per circuito DC/DC |
| 40 | NC | NC |
CTPNumero PINDescrizione:
| Numero PIN. | Il simbolo | CTPFunzionale |
| 1 | CTP_VCC2.8V. | Pannello sensoriale Powerfornitura2.8~3.3V |
| 2 | CTP_INT1.8V. | Uscita di interruzione del pannello tattile |
| 3 | CTP_RST1.8V. | Ripristino del pannello tattile |
| 4 | CTP_SCL1.8V. | Orologio I2C del pannello tattile |
| 5 | CTP_SDA1.8V. | Dati I2C del pannello tattile |
| 6 | GND | POvere Ground |
RElemento di prova di affidabilità
| - No, no, no, no. | Articolo di prova | Condizione di prova | Altre note |
| 1 | Immagazzinamento ad alta temperatura | +80°C / 96H |
1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
|
| 2 | Disponibilità a bassa temperatura | -30°C / 96H | |
| 3 | Alta velocità, in funzione | +70°C / 96H | |
| 4 | Temperature basse. | -20°C / 96H | |
| 5 | Immagazzinamento ad alta temperatura/umidità | 50°C x 90%RH /96H | |
| 6 | Shock termico e di freddo | Stato statico, -20°C ((30 min) ~60°C (30 min),10 cicli |

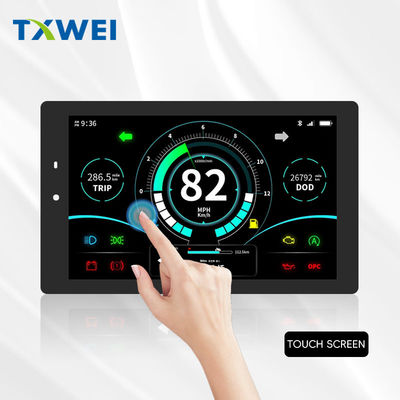

Immagini del prodotto
Produttore di moduli di visualizzazione LCD TFT - più di 400 prodotti standard TFT in linea
Tian XianweiSAEF è un produttore leader a livello mondiale di display LCD TFT con sede in Cina. SAEF offre una vasta gamma di prodotti di moduli di display TFT di piccole e medie dimensioni con dimensioni che vanno da 0,96",1.28", 1.77, 2", 2.1" 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"e 32"TFT (dimensione diagonale dell'area attiva) e così via.quasi ogni elemento è accettabile per derivare da elementi standard per soddisfare le esigenze dei clienti.
Parola chiave di ricerca: tft 7",7tft LCD,7"TFT LCD,7Dispositivi per l'illuminazione7,7display tft,7"Tft display,7Display tft a pollici, display tft7Display tft a pollici7",7Display LCD tft da pollici,7" schermo,7schermo TFT da pollice, schermo TFT7schermo TFT da pollice7",7schermo LCD tft da pollice
