Display LCD TFT da 7 pollici 800*1280 Luminosità 350cd/m2 Pannello di visualizzazione di controllo accesso di sicurezza

MOQ: negotiate
prezzo: negotiate
Imballaggio standard: cardboard
Periodo di consegna: 16
Metodo di pagamento: L/C TT D/P
Capacità di approvvigionamento: 10000pcs
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Place of Origin
Guangdong,China
Marca
TXWEI
Certificazione
CE ROHS FCC
Model Number
TXW700081S0-MT
Disegno meccanico (Size):
104.5 ((W) *171.5 ((H) *4.43 ((T)
Dimensione:
7.0
Lumens di grado:
350cd/m2
PASSO DEL PIXEL (W*H):
0.11775 ((H) *0.11775 ((V)
Interfaccia LCM:
Interfaccia di MIPI
Numero di pixel:
800*3RGB ((H) X1280 ((V)
L'IC del driver LCM:
ILI9881C
Evidenziare:

Display LCD TFT da 7 pollici 800*1280

,

Pannello LCD TFT da 7 pollici

,

pannello di visualizzazione di controllo di accesso di sicurezza

Descrizione del prodotto

Descrizione del prodotto:

Il trattamento della superficie del vetro con touch screen Tianxianwei TXW700081S0-MT ha molteplici opzioni funzionali, come antibatteriche, impermeabili, anti impronte digitali, anti abbagliamento e anti riflessione.Possiamo personalizzare in base alle esigenze specifiche del cliente. La dimensione del vetro di copertura può essere personalizzata in base all'applicazione del cliente. Per ottenere la prevenzione della polvere, applicheremo 3M VHB sulle scale sul retro del vetro,che può impedire completamente alla polvere di entrare nel dispositivo dell'utenteNella progettazione di questo prodotto, abbiamo anche effettuato un trattamento antistatico.un'altra opzione di applicazione è che il prodotto può avere un effetto tattile perfetto sia a mani nude che con guanti di plastica.
Il Tianxianwei TXW700081S0-MT è attualmente utilizzato da clienti con una luminosità di 350 nits.supportiamo luminosità e risoluzione personalizzate per soddisfare le esigenze degli utenti in ambienti diversi. ampiamente utilizzato in settori quali il controllo dell'accesso alla sicurezza, l'istruzione dei bambini, i pagamenti mobili, il controllo industriale, gli strumenti, le attrezzature mediche, le case intelligenti, l'Internet delle cose,elettrodomestici, ecc.


Dettagli rapidi del prodotto

1. LCD Dimensione: 7 ′′ pollici TFT
2Risoluzione: 800*1280
3. angolo di visione: libero, tutti gli angoli di visione
4Dimensione del contorno: 104,5 ((W) * 171,5 ((H) * 4,43 ((T) mm
5. Tipo di interfaccia LCM: MIPI

6. Tipo di interfaccia CTP: I2C
7Temperatura: da -20°C a +70°C; da -30°C a +80°C
8. Pannello sensoriale: schermo sensoriale capacitivo ((CTP)





Specificità



Articolo Contenuto Unità
Tipo LCD 7.0 TFT-LCD, trasmettitore
Dimensione del profilo

104.5 ((W) *171.5 ((H) *4.43 ((T)

 mm
Area attiva

94.2 ((H) * 150.72 ((V)

 mm
Direzione di visione Tutti gli angoli di visione ---
Display colore 16.7M
Numero di punti

800*1280

 Punti
Pitch dei punti (H × V)

0.11775 ((H) *0.11775 ((V)

 mm
Tipo Assy COG+FPC+BL+CTP ---
LUMI di fondo Lampada di sfondo LED bianca -
Interfaccia Interfaccia MIPI

Conteggio di pin n

31

 pin







Disegno del prodotto

Display LCD TFT da 7 pollici 800*1280 Luminosità 350cd/m2 Pannello di visualizzazione di controllo accesso di sicurezza 0Display LCD TFT da 7 pollici 800*1280 Luminosità 350cd/m2 Pannello di visualizzazione di controllo accesso di sicurezza 1Descrizione della funzione del modulo



Numero PIN. Il simbolo LCMFunzionale
1-3

LEDA

AA0DDBDB15~DB0 DB15~DB0

 alimentazione del terminale di ingresso dell'anodo di retroilluminazione.
4 NC NC
5-8

LEDK.







 Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
9 GND POvere Ground
10 GND POvere Ground
11 MIPI_D2+ Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
12 MIPI_D2- Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
13 GND POvere Ground
14 MIPI_D1+ Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
15 MIPI_D1- Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
16 GND POvere Ground
17 MIPI_CLK+ Polarità positiva del segnale orario differenziale a bassa tensione
18 MIPI_CLK- Polarità negativa del segnale orario differenziale a bassa tensione
19 GND Terreno di potenza
20 MIPI_D0+ Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
21 MIPI_D0- Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
22 GND POvere Ground
23 MIPI_D3+ Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
24 MIPI_D3- Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
25 GND POvere Ground
26 TE Serve TE (Tearing Effect) pin sull'interfaccia MPU
27 RISET Reset pin. Impostando uno o l'altro pin basso inizializza l'LSI
28 Identificazione Identificazione del codice PIN per il circuito ID.
29 VDDIO/1,8V alimentazione del circuito I/O
30-31 anni. VDD/3,3V alimentazione per circuito DC/DC



CTPNumero PINDescrizione:

Numero PIN. Il simbolo CTPFunzionale
1 CTP_VDD3.3V. alimentazione per circuito DC/DC
2 CTP_SCL3.3V. Orologio I2C del pannello tattile
3 CTP_SDA3.3V. Dati I2C del pannello tattile
4 CTP_INT3.3V. Uscita di interruzione del pannello tattile
5 CTP_RST3.3V. Ripristino del pannello tattile
6 GND POvere Ground



AbsolutoMAxiomRdi raggiungere

Caratteristiche Il simbolo Un minuto. - Max, ti prego. Unità
Temperatura di funzionamento LCM TOPR - Venti + 70 °C
Temperatura di stoccaggio LCM TSTG - Trenta + 80 °C
TP Temperatura di funzionamento e umidità (20% ~ 90%RH) TOPR - Venti + 70 °C
TP SStemperatura e umidità di stoccaggio (20% ~ 90%RH) TSTG - Trenta + 80 °C
Umidità RH - Non lo so. 90 %



RElemento di prova di affidabilità

- No, no, no, no. Articolo di prova Condizione di prova Altre note
1 Immagazzinamento ad alta temperatura +80°C / 96H

1Il test funzionale e' OK.

Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti.

2Non basso.

Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.




2 Disponibilità a bassa temperatura -30°C / 96H
3 Alta velocità, in funzione +70°C / 96H
4 Temperature basse. -20°C / 96H
5 Immagazzinamento ad alta temperatura/umidità 50°C x 90%RH /96H
6 Shock termico e di freddo Stato statico, -20°C ((30 min) ~60°C (30 min),10 cicli

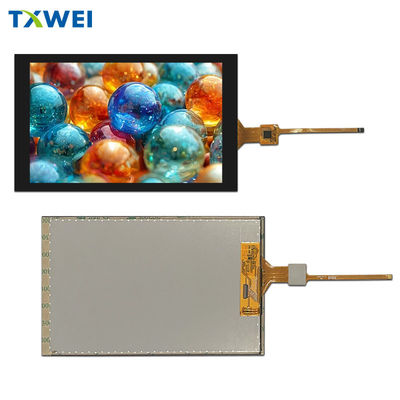

Immagine del prodotto

Display LCD TFT da 7 pollici 800*1280 Luminosità 350cd/m2 Pannello di visualizzazione di controllo accesso di sicurezza 2



Display LCD TFT da 7 pollici 800*1280 Luminosità 350cd/m2 Pannello di visualizzazione di controllo accesso di sicurezza 3

Impianti di fabbrica e certificati

Display LCD TFT da 7 pollici 800*1280 Luminosità 350cd/m2 Pannello di visualizzazione di controllo accesso di sicurezza 4Display LCD TFT da 7 pollici 800*1280 Luminosità 350cd/m2 Pannello di visualizzazione di controllo accesso di sicurezza 5
