| MOQ: | negotiate |
| prezzo: | negotiate |
| Imballaggio standard: | cardboard |
| Periodo di consegna: | 16 |
| Metodo di pagamento: | L/C TT D/P |
| Capacità di approvvigionamento: | 10000pcs |
7.0" TFT 800x1280, TFT LCD 7,0 pollici Descrizione
Il modulo LCD TFT TXW700081S0 è un display a colori HD 800x1280 IPS a vista libera con modalità ritratto diagonale da 7 pollici.Questo modulo supporta l'interfaccia MIPILa dimensione del modulo del modello TXW700081S0 è di 99,65 (larghezza) x 160,85 (lunghezza) x 2,4 (spessore) mm, con una superficie effettiva di 94,2 x 150,72 mm.
| Prodotto: | 7 pollici TFT LCD Touch | Risoluzione: | 800x1280 punti |
|---|---|---|---|
| Controllo del driver: | ILI9881C o equivalente | Schermo tattile: | senza contatto, PCAP facoltativo |
| Dimensione del vetro di copertura: | Personalizzabile | Direzione di visione: | Libero (80/80/80/80) |
| Il contorno Dim.: |
99.65*160.85*2.4mm |
Area attiva: |
94.2 ((H) * 150.72 ((V)nm |
| Interfaccia: | MIPI (personalizzabile) | Collegamento: | Tipo di connettore FPC |
| Numero di pin: | 31 pin (personalizzabili) | Luminanza superficiale: |
400-550Cd/m2 (nits) |
| Tensione di alimentazione: | 15 V (valore TYP) | Tipo di retroilluminazione: | LED bianco |
| Durata di vita del LED: | 30000 ore | Rispetto: | Compatibile con CE&FCC e RoHS |
7.0" TFT 800x1280, TFT LCD 7,0 pollici Disegno
Descrizione della funzione del modulo
| Numero PIN. | Il simbolo | LCMFunzionale |
| 1 |
LEDA |
alimentazione del terminale di ingresso dell'anodo di retroilluminazione. |
| 2 |
LEDA |
alimentazione del terminale di ingresso dell'anodo di retroilluminazione. |
| 3 |
LEDA |
alimentazione del terminale di ingresso dell'anodo di retroilluminazione. |
| 4 | NC | Nessuna connessione. |
| 5 |
LEDK. |
Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 6 |
LEDK. |
Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 7 |
LEDK. |
Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 8 |
LEDK. |
Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 9 | GND | POvere Ground |
| 10 | GND | POvere Ground |
| 11 | MIPI_D2+ | Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità |
| 12 | MIPI_D2- | Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità |
| 13 | GND | POvere Ground |
| 14 | MIPI_D1+ | Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità |
| 15 | MIPI_D1- | Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità |
| 16 | GND | POvere Ground |
| 17 | MIPI_CLK+ | Input del segnale differenziale dell'orologio dell'interfaccia ad alta velocità/outputperni |
| 18 | MIPI_CLK- | Input del segnale differenziale dell'orologio dell'interfaccia ad alta velocità/outputperni |
| 19 | GND | POvere Ground |
| 20 | MIPI_D0+ | Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità |
| 21 | MIPI_D0- | Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità |
| 22 | GND | POvere Ground |
| 23 | MIPI_D3+ | Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità |
| 24 | MIPI_D3- | Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità |
| 25 | GND | POvere Ground |
| 26 | TE | Serve TE (Tearing Effect) pin sull'interfaccia MPU |
| 27 | RISET | Reset pin. Impostando uno o l'altro pin basso inizializza l'LSI |
| 28 | Identificazione | Nessuna connessione. |
| 29 | VDDIO/1,8V | alimentazione del circuito I/O |
| 30 | VDD/3,3V | alimentazione per circuito DC/DC |
| 31 | VDD/3,3V | alimentazione per circuito DC/DC |
Caratteristiche dell'unità di retroilluminazione
Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 20 LED bianchi.
| Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità | Altre note |
| Voltaggio in avanti | V.F | 14 | 16 | V. | - | |
| Corrente in avanti | Io...F | - Non lo so. | 80 | - | mA | - |
| Luminanza (con LCD) | Lv | 360 | - Non lo so. | cd/m2 | - | |
| Tempo di vita del LED | N/A | - Cosa? | 30,000 | - Non lo so. | Ora | Nota 1 |
Nota:
RElemento di prova di affidabilità
| - No, no, no, no. | Articolo di prova | Condizione di prova | Altre note |
| 1 | Immagazzinamento ad alta temperatura | +70°C / 96H |
1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
|
| 2 | Disponibilità a bassa temperatura | -30°C / 96H | |
| 3 | Alta velocità, in funzione | +60°C / 96H | |
| 4 | Temperature basse. | -20°C / 96H | |
| 5 | Immagazzinamento ad alta temperatura/umidità | 50°C x 90%RH /96H | |
| 6 | Shock termico e di freddo | Stato statico, -20°C ((30 min) ~60°C (30 min),10 cicli |

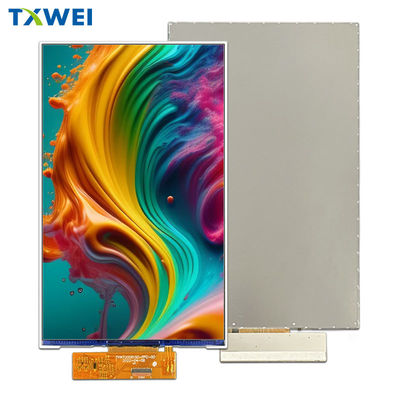

7.0" TFT 800x1280, TFT LCD 7.0 pollici Immagine del prodotto
Apparecchiature completamente automatizzate di fabbrica
