7 pollici Alta luminosità 1100nits Display LCD TFT FHD 800×1280 punti Interfaccia MIPI

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

7 pollici Alta luminosità 1100nits Display LCD TFT FHD 800×1280 punti Interfaccia MIPI

MOQ:	negotiate
prezzo:	negotiate
Imballaggio standard:	cardboard
Periodo di consegna:	16
Metodo di pagamento:	L/C TT D/P
Capacità di approvvigionamento:	10000pcs

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Place of Origin

Guangdong,China

Marca

TXWEI

Certificazione

CE ROHS FCC

Model Number

TXW700078S0-CTP

Conteggio dei pin:

39Pin

Numero di pixel:

800*3RGB ((H) X1280 ((V)

Lumens di grado:

1100cd/m2

Area attiva:

94.2 ((H) * 150.72 ((V)

PASSO DEL PIXEL (W*H):

0.11775 ((H) *0.11775 ((V)

Interfaccia LCM:

Interfaccia di MIPI

Disegno meccanico (Size):

108.1*164.2*4.45mm

Evidenziare:

800X1280 pannello di visualizzazione del drone

Schermo di visualizzazione LCD dell'interfaccia di MIPI

Pannello di visualizzazione del drone da 7 pollici

Descrizione del prodotto

Display LCD TFT da 1100nits

Display LCD FHD TFT

Mipi Interfaccia TFT LCD Display

A proposito di questo articolo TXW700078S0-CTP

Visualizzazione

Il nostro display LCD TFT ad alta luminosità da 7 pollici è progettato per offrire prestazioni visive superiori in condizioni di illuminazione difficili.Con una luminosità impressionante di 1100 nits e una risoluzione Full HD di 800*1280 punti, questo display è perfetto per applicazioni che richiedono chiarezza e vivacità.Interfaccia del processore per l'industria mobile) interfaccia garantisce un trasferimento di dati ad alta velocità e una qualità dell'immagine ottimale, rendendola adatta a varie applicazioni industriali, commerciali e di consumo.

Caratteristiche chiave

Alta luminosità: a 1100 nits, questo display è eccezionalmente luminoso, rendendolo ideale per l'uso in ambienti esterni o spazi interni ben illuminati..
Risoluzione Full HD: con una risoluzione di 800*1280 pixel, questo display offre immagini nitide e immagini dettagliate, migliorando l'esperienza complessiva dell'utente.
Interfaccia MIPI: l'interfaccia MIPI consente la trasmissione di dati ad alta velocità con basso consumo di energia.
Angoli di visione ampi: il display offre angoli di visione ampi (in genere 160° orizzontale e verticale), consentendo una visibilità chiara da varie posizioni senza distorsione del colore.
Prestazioni cromatiche: con un'elevata gamma di colori e un'eccellente riproduzione cromatica, il display è in grado di visualizzare immagini vibranti e realistiche, rendendolo adatto per applicazioni multimediali.
Durabilità: progettato per la robustezza, l'LCD TFT è costruito per resistere a varie condizioni ambientali.
Facile integrazione: il fattore di forma compatto e le interfacce standard facilitano l'integrazione del display nei sistemi esistenti, garantendo un processo di installazione senza soluzione di continuità.

Scenari di applicazione

Questo prodotto è ampiamente utilizzato in settori quali telecomandi di droni, terminali di pagamento, sicurezza industriale, strumentazione, attrezzature mediche, PDA portatili, ecc.

Conclusioni

Il display LCD TFT ad alta luminosità da 7 pollici combina tecnologia all'avanguardia, alte prestazioni e versatilità, rendendolo una scelta eccellente per una vasta gamma di applicazioni.Indipendentemente dal fatto che siano utilizzati in ambienti esterni o industriali, questo display garantisce visibilità e affidabilità, migliorando l'esperienza e la soddisfazione degli utenti.

Caratteristiche

Parametro	Specificità	Unità	Commento
Dimensione del profilo	108.1164.24.45	mm	FOSCA
Area attiva	94.2 ((H) * 150.72 ((V)	mm	Nota 1.1
Brillantezza	1100	cd/m2	-
Numero di pixel	800*3RGB ((H) X1280 ((V)	pixel	-
Pitch dei pixel	0.11775 ((H) *0.11775 ((V)	MM	-
Struttura del touch screen	G+G	-	-
Touch Driver IC	GT911	-	-
Interfaccia touch	IIC
Gamma di colori	70% (min.), 75% (tipo)		CF @C Light
Modalità di visualizzazione	Normalmente nero	-	-
Direzione di visione	85/85/85/85 (tipo) 80/80/80/80 (min.)	Deg.	CR>=10
Conteggio di pin n	39	Numero PIN	-
interfaccia	Interfaccia MIPI	-	-
L'IC del driver LCM	ILI9881C

Nota: H: lunghezza orizzontale, V: lunghezza verticale.

Nota: I circuiti integrati compatibili per questo prodotto includono ILI9881C, Touch Driver IC GT911 Si prega di contattare il produttore del circuito integrato e di verificarlo quando si sceglie uno di essi.Le informazioni che supponiamo su IC solo per riferimento.

Disegno meccanico

7 pollici Alta luminosità 1100nits Display LCD TFT FHD 800×1280 punti Interfaccia MIPI 0

7 pollici Alta luminosità 1100nits Display LCD TFT FHD 800×1280 punti Interfaccia MIPI 1

Classificazione massima assoluta

Caratteristiche	Il simbolo	Un minuto.	- Max, ti prego.	Unità
Temperatura di funzionamento LCM	Topr	- Venti	+60	°C
Temperatura di stoccaggio LCM	Tstg	- Trenta	+ 70	°C
TP Temperatura di funzionamento e umidità (20% ~ 90%RH)	Topr	- Venti	+60	°C
TP SStemperatura e umidità di stoccaggio (20% ~ 90%RH)	Tstg	- Trenta	+ 70	°C
Umidità	RH	- Non lo so.	90	%

Caratteristiche dell'unità di retroilluminazione

Caratteristiche	Il simbolo	Un minuto.	Tipo	- Max, ti prego.	Unità	Altre note
Voltaggio in avanti	V.F	28	- Non lo so.	30	V.	- Non lo so.
Corrente in avanti	Io...F	- Non lo so.	80	- Non lo so.	mA	- Non lo so.
Luminance ((Con LCD + CTP)	Lv	- Non lo so.	950	- Non lo so.	cd/m2	- Non lo so.
Tempo di vita del LED	N/A	- Non lo so.	20,000	- Non lo so.	Ora	- Non lo so.

Nota: (1) La durata di vita del LED è definita come la diminuzione della luminosità del modulo al 50% della luminosità originale aL= 20mA/LED. Il tempo di vita del LED potrebbe essere ridotto se siLè superiore a 25 mA/LED.

Descrizione della funzione del modulo

- No, no, no, no.	Il simbolo	LCM funzionale	- No, no, no, no.	Il simbolo	LCM funzionale
1-2	GND	Terreno di potenza	20	MIPI_D1+	Pini di ingresso del segnale differenziale dati MIPI-DSI
3	CTP_RST 1,8V	Ripristino del pannello tattile	21	LEDK	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
4	LCD-RESET	Reset pin. Impostando uno o l'altro pin basso inizializza l'LSI	22	GND+	Terreno di potenza
5	CTP_INT 1,8V	Uscita di interruzione del pannello tattile	23	LEDK	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
6	TE	Impulso della testa del telaio per effetto di strappo	24	MIPI_CLK-	Pini di ingresso del segnale differenziale MIPI-DSI CLOCK
7	CTP_SDA 1,8V	Dati I2C del pannello tattile	25	LEDK	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
8	LCD-ID	Identificazione del codice PIN per il circuito ID.	26	MIPI_CLK+	Pini di ingresso del segnale differenziale MIPI-DSI CLOCK
9	CTP_SCL 1,8V	Orologio I2C del pannello tattile	27-28	GND	Terreno di potenza
10	GND	Terreno di potenza	29	PWM	PWM (Pulse Width Modulation) Segnale di guida a LED.
11	CTP_VCC 3.3V	Pannello sensoriale	30	MIPI_D2-	Pini di ingresso del segnale differenziale dati MIPI-DSI
12	MIPI_D0-	Pini di ingresso del segnale differenziale dati MIPI-DSI	31	Dispositivi per il monitoraggio	alimentazione del circuito I/O
13	GND	Terreno di potenza	32	MIPI_D2+	Pini di ingresso del segnale differenziale dati MIPI-DSI
14	MIPI_D0+	Pini di ingresso del segnale differenziale dati MIPI-DSI	33-34	GND	Terreno di potenza
15	LEDA	alimentazione del terminale di ingresso dell'anodo di retroilluminazione.	35	VSP	Tensione di ingresso esterna (4,8V~6V)
16	GND	Terreno di potenza	36	MIPI_D3-	Pini di ingresso del segnale differenziale dati MIPI-DSI
17	LEDA	alimentazione del terminale di ingresso dell'anodo di retroilluminazione.	37	VSN	tensione di ingresso esterna ((-4,8V~-6V)
18	MIPI_D1-	Pini di ingresso del segnale differenziale dati MIPI-DSI	38	MIPI_D3+	MIPI-DSI Pin di ingresso del segnale differenziale dei dati
19	GND	Terreno di potenza	39-40	GND	Terreno di potenza

Articolo di prova di affidabilità

7 pollici Alta luminosità 1100nits Display LCD TFT FHD 800×1280 punti Interfaccia MIPI 2

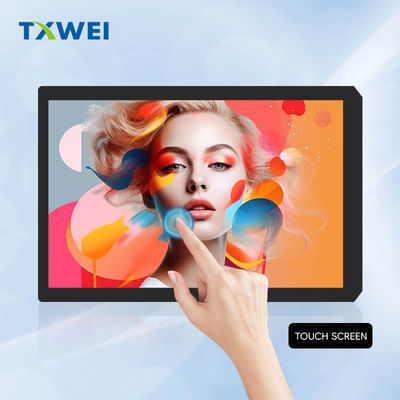

Immagine del prodotto

7 pollici Alta luminosità 1100nits Display LCD TFT FHD 800×1280 punti Interfaccia MIPI 3

7 pollici Alta luminosità 1100nits Display LCD TFT FHD 800×1280 punti Interfaccia MIPI 4
