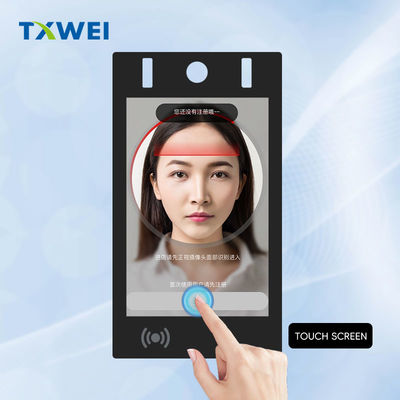

Display LCD MIPI TFT da 7 pollici con touch screen capacitivo a 800 * 1280 punti

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

Display LCD MIPI TFT da 7 pollici con touch screen capacitivo a 800 * 1280 punti

MOQ:	negotiate
prezzo:	negotiate
Imballaggio standard:	cardboard
Periodo di consegna:	16
Metodo di pagamento:	L/C TT D/P
Capacità di approvvigionamento:	10000pcs

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Place of Origin

Guangdong,China

Marca

TXWEI

Certificazione

CE ROHS FCC

Model Number

TXW700071S0-CTP

Corrente di retroilluminazione:

160 mA

L'IC del driver LCM:

ILI9881C

Area attiva:

94.2 ((H) * 150.72 ((V)

Lumens di grado:

550cd/m2

Numero di pixel:

800*3RGB ((H) X1280 ((V)

Conteggio dei pin:

perno 25

Disegno meccanico (Size):

107.8 ((W) ×187.67 ((H) ×4.45 ((T) mm

Evidenziare:

pannello di visualizzazione di controllo di accesso di sicurezza

Esposizione capacitiva di TFT LCD di tocco

550 cd/m2 Display LCD TFT

Descrizione del prodotto

A proposito di questo prodotto display LCD MIPI TFT da 7 pollici TXW700071S0-CTP con 25 pin

Introduzione di un LCD TFT MIPI da 7 pollici con800*1280Risoluzione, touch screen capacitivo e tecnologia IPS con luminosità di 550 cd/m2, ecco una panoramica dettagliata del prodotto:

Specificità del display:

Dimensione: 7 pollici, fornendo una grande dimensione dello schermo per una visualizzazione dettagliata e l'interazione con l'utente.
Risoluzione: 800 * 1280 pixel, fornendo chiarezza Full HD per immagini e testo chiari, rendendolo adatto per contenuti ad alta definizione

Tecnologia di visualizzazione:

TFT (Thin Film Transistor): garantisce tempi di risposta veloci e alto contrasto, fornendo colori vividi e realistici.
IPS (In Plane Switching): offre un ampio angolo di visione per garantire un colore e una luminosità coerenti in tutte le direzioni, rendendolo una scelta ideale per ambienti collaborativi.

Funzione touch screen:

schermo touch capacitivo: supporta gesti multi-touch, ottenendo un'interazione utente intuitiva e reattiva.

Luminosità e contrasto:

Luminosità: 550cd/m2, che assicura che il monitor sia visibile in ambienti luminosi e sotto la luce diretta del sole, rendendolo adatto per applicazioni all'aperto o all'interno ben illuminate.
Alto contrasto: sebbene non specificati, i pannelli IPS forniscono in genere un alto contrasto, migliorando la profondità e la chiarezza del contenuto visualizzato.

Progettazione e durata:

Struttura di grado industriale: in grado di resistere alle dure prove dell'uso continuo,con un design robusto in grado di sopportare le esigenze di ambienti professionali e commerciali.
Ampia gamma di temperature: funziona senza intoppi in una vasta gamma di temperature, garantendo l'affidabilità in varie condizioni climatiche.

Applicazione:

Molto adatto a settori quali il controllo dell'accesso alla sicurezza, il pagamento mobile, la sicurezza industriale, la strumentazione, le attrezzature mediche, la casa intelligente, l'Internet delle cose, gli elettrodomestici, ecc.

Questo display LCD MIPI TFT da 7 pollici è una scelta eccellente per coloro che cercano display a alta risoluzione, alta luminosità e touch per varie applicazioni professionali e commerciali.

Se avete bisogno di ulteriori informazioni o richiedete un preventivo, contattateci!

Caratteristiche

Caratteristiche	Dimensione	7 pollici
	Risoluzione	800*3RGB ((H) X1280 ((V)
	Interfaccia	Interfaccia MIPI
	Profondità del colore	16.7M
	Display Spec. Pitch dei pixel (mm)	0.11775 ((H) *0.11775 ((V)
	Configurazione dei pixel	Striscia verticale RGB
	Modalità di visualizzazione	Normalmente nero
	TP Driver IC	GT9271
	Trattamento superficiale LCD	Rivestimento antiriflesso: 3H
	Direzione di visione	U/D/L/R:85/85/85/85
	Rapporto di contrasto	550 (TYP)
	Gamma dei colori	72%
	Luminanza ((cd/m2)	550 (TYP)
	Conteggio di pin n	25 pin
	Numeri di LED	24 LED
	L'IC del driver LCM	ILI9881C
Meccanica	Disegno meccanico (Size)	107.8 ((W) ×187.67 ((H) ×4.45 ((T) mm
	Area attiva	94.2 ((H) * 150.72 ((V)
	Con/senza CTP	Con CTP

Disegno del prodotto

Display LCD MIPI TFT da 7 pollici con touch screen capacitivo a 800 * 1280 punti 0

Display LCD MIPI TFT da 7 pollici con touch screen capacitivo a 800 * 1280 punti 1

AbsolutoMAxiomRdi raggiungere

Caratteristiche	Il simbolo	Un minuto.	- Max, ti prego.	Unità
Temperatura di funzionamento LCM	T_OPR	- Venti	+60	°C
Temperatura di stoccaggio LCM	T_STG	- Trenta	+ 70	°C
TP Temperatura di funzionamento e umidità ((20% ~ 90%RH)	T_OPR	- Venti	+60	°C
TP SStemperatura e umidità di stoccaggio ((20% ~ 90%RH)	T_STG	- Trenta	+ 70	°C
Umidità	RH	-	90	%

Caratteristiche dell'unità di retroilluminazione

Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 24 LED bianchi.

sono riportate nelle tabelle seguenti.

Caratteristiche	Il simbolo	Un minuto.	Tipo	- Max, ti prego.	Unità	Altre note
Voltaggio in avanti	V._F	8.4	- Non lo so.	9.9	V.	- Non lo so.
Corrente in avanti	Io..._F	- Non lo so.	160	- Non lo so.	mA	- Non lo so.
Luminance ((Con LCD + CTP)	Lv	- Non lo so.	TBD	- Non lo so.	cd/m²	- Non lo so.
Tempo di vita del LED	N/A	- Non lo so.	30,000	- Non lo so.	Ora	Nota 1

Nota:

La durata di vita del LED è definita come la diminuzione della luminosità del modulo al 50% della luminosità originale a_L= 20mA/LED. Il tempo di vita del LED potrebbe essere ridotto se si_Lè superiore a 25 mA/LED.

Descrizione della funzione del modulo

Numero PIN.	Il simbolo	LCMFunzionale
1	VDD 3.3V	alimentazione per circuito DC/DC
2	VDD 3.3V	alimentazione per circuito DC/DC
3	RISET 3.3V	Reset pin. Impostando uno o l'altro pin basso inizializza l'LSI
4	GND	POvere Ground
5	MIPI_D0N	Polarità negativa del segnale differenziale di bassa tensione 0
6	MIPI_D0P	Polarità positiva del segnale differenziale di bassa tensione 0
7	GND	POvere Ground
8	MIPI_D1N	Polarità negativa del segnale differenziale di bassa tensione 1
9	MIPI_D1P	Polarità positiva dei dati differenziali di bassa tensione1segnale
10	GND	POvere Ground
11	MIPI_CLKN	Polarità negativa del segnale orario differenziale a bassa tensione
12	MIPI_CLKP	Polarità positiva del segnale orario differenziale a bassa tensione
13	GND	POvere Ground
14	MIPI_D2N	Polarità negativa del segnale differenziale di bassa tensione 2
15	MIPI_D2P	Polarità positiva dei dati differenziali di bassa tensione2segnale
16	GND	POvere Ground
17	MIPI_D3N	Polarità negativa del segnale differenziale di bassa tensione 3
18	MIPI_D3P	Polarità positiva dei dati differenziali di bassa tensione3segnale
19	GND	POvere Ground
20	PWM	Pin di uscita PWM per il controllo della retroilluminazione LCD
21	GND	POvere Ground
22	LEDK.	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
23	LEDK.	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
24	LEDA	alimentazione del terminale di ingresso dell'anodo di retroilluminazione.
25	LEDA	alimentazione del terminale di ingresso dell'anodo di retroilluminazione.

CTPNumero PINDescrizione:

Numero PIN.	Il simbolo	TPFunzionale
1	CTP_RST3.3V	Ripristino del pannello tattile
2	CTP_INT3.3V	Uscita di interruzione del pannello tattile
3	CTP_SDA3.3V	Dati I2C del pannello tattile
4	CTP_SCL3.3V	Orologio I2C del pannello tattile
5	GND	POvere Ground
6	CTP_VDD3.3V	Alimentazione PWR da panel touch I/O

RElemento di prova di affidabilità

- No, no, no, no.	Articolo di prova	Condizione di prova	Altre note
1	Immagazzinamento ad alta temperatura	+70°C / 96H	1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
2	Disponibilità a bassa temperatura	-30°C / 96H
3	Alta velocità, in funzione	+60°C / 96H
4	Temperature basse.	-20°C / 96H
5	Immagazzinamento ad alta temperatura/umidità	50°C x 90%RH /96H
6	Shock termico e di freddo	Stato statico, -20°C ((30 min) ~60°C (30 min),10 cicli

Immagine del prodotto
