| MOQ: | negotiate |
| prezzo: | negotiate |
| Imballaggio standard: | cardboard |
| Periodo di consegna: | 16 |
| Metodo di pagamento: | L/C TT D/P |
| Capacità di approvvigionamento: | 10000pcs |

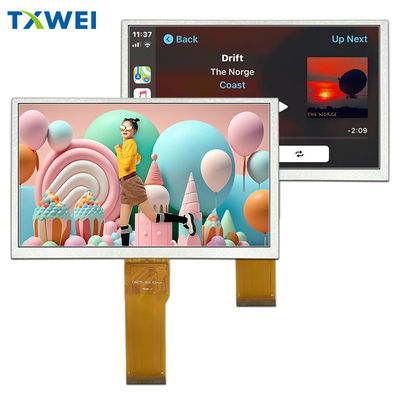

Modello n.:TXW700028N0
Caratteristiche
| Articolo | Specificità |
| Dimensione LCD | 7.0 pollici (diagonalmente) |
| Elemento driver | Matrice attiva TFT a-Si |
| Risoluzione |
1024*3RGB ((H) X600 ((V) |
| Modalità di visualizzazione | Normalmente bianco, trasmissibile |
| Punto di puntatura |
0.1506*0.1432 mm |
| Area attiva |
154.21 ((H) * 85.92 ((V) mm |
| Dimensione del modulo |
164.9*100*3,5 mm |
| Trattamento superficiale | Antiabbagliamento |
| Disegno di colore | Striscia RGB |
|
L'IC del driver LCM |
HX8282A11 |
|
Corrente di retroilluminazione |
200-280mA |
|
Lumens di grado |
800cd/m2 |
7" TFT 1024x600 punti Disegno prodotto
Descrizione della funzione del modulo
| Numero PIN. | Il simbolo | LCMDescrizione |
| 1 | LEDA | Fornitura di alimentazione per l'ingresso dell'anodo della retroilluminazione a LED. |
| 2 | LEDA | Fornitura di alimentazione per l'ingresso dell'anodo della retroilluminazione a LED. |
| 3 | LEDK | Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 4 | LEDK | Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 5 | GND |
Terrazzo di potenza |
| 6 | VCOM | Voltaggio comune |
| 7 | DVDD |
Potenza per circuito digitale 3.3V |
| 8 | Modalità |
Selezionare la modalità DE/SYNC. |
| 9 | DE | Segnale di attivazione dati in modalità I/F RGB 1 |
| 10 | VS | Sincronizzazione verticale del segnale in RGB I/F |
| 11 | HS | Sincronizzazione orizzontale del segnale in RGB I/F |
| 12 ~ 19 | B7~B0 | Display dei dati blu del bus dati a 8 bit |
| 20 ~ 27 | G7~G0 | Display dei dati in verde del bus dati a 8 bit |
| 28 ~ 35 | R7~R0 | 8 bit di bus di dati visualizzare dati rossi. |
| 36 | GND | Terrazzo di potenza |
| 37 | DCLK | Segnale di pixel clock in RGB I/F |
| 38 | GND | Terrazzo di potenza |
| 39 | L/R |
Selezione sinistra / destra |
| 40 | U/D |
Selezione su/sotto |
| 41 | VGH | Porta a tensione |
| 42 | VGL | Portata OFF tensione |
| 43 | AVDD | Potenza per circuito analogo |
| 44 | RISET |
Riserva globale |
| 45 | NC |
Nessuna connessione |
| 46 | VCOM | Voltaggio comune |
| 47 | DITHB |
DITHER = H:Abilita la funzione di dithering interna; |
| 48 | GND | Terrazzo di potenza |
| 49 | NC |
Nessuna connessione |
| 50 | NC |
Nessuna connessione |
AbsolutoMAxiomRdi raggiungere
| Caratteristiche | Il simbolo | Un minuto. | - Max, ti prego. | Unità |
| Temperatura di funzionamento LCM | TOPR | - Venti | + 70 | °C |
| Temperatura di stoccaggio LCM | TSTG | - Trenta | + 80 | °C |
| Umidità | RH | 10 | 90 | % |
TFT DCCCaratteristiche
| Caratteristiche | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | Nota |
| TFT OperationFrame rate | Hz | - Non lo so. | 60 | - Non lo so. | Hz | |
| Tensione di alimentazione per (DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V. | |
| Porta TFT ON tensione | VGH | 17 | 18 | 19 | V. | Nota 2 |
| TFT Gate OFF Voltage | VGL | - Sei.5 | -6 | - Cinque.5 | V. | Nota 2 |
|
TFT tensione comune |
Vcom | 3.0 | 3.15 | 3.3 | V. | Nota 1 |
| AVDD | Avdd | 8.9 | 9.0 | 9.1 | V. | Nota n. 3 |
Nota 1: il valore VCOM deve essere regolato in base a condizioni diverse per ottimizzare il valore di scatto.
Nota 2: VGH e VGL sono le tensioni di funzionamento del cancello TFT.
Nota 3: regolare il contrasto, rendere il colore più grande e scuro, e rendere il colore più piccolo e più chiaro.
Caratteristiche dell'unità di retroilluminazione
Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 30 LED bianchi, le cui caratteristiche sono illustrate nelle tabelle seguenti.
| Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità | Altre note |
| Voltaggio in avanti | V.F | 8.8 | - Non lo so. | 10 | V. | - |
| Corrente in avanti | Io...F | - Non lo so. | 200 | - Non lo so. | mA | - |
| Luminance ((Con LCD + CTP) | Lv | - Non lo so. | 650 | - Non lo so. | cd/m2 | - |
| Tempo di vita del LED | N/A | - Non lo so. | 30,000 | - Non lo so. | Ora | Nota 1 |
Nota:
La durata di vita del LED è definita come la diminuzione della luminosità del modulo al 50% della luminosità originale aL= 20mA/LED. Il tempo di vita del LED potrebbe essere ridotto se siLè superiore a 25mA/LED
Articolo di prova di affidabilità
| - No, no, no, no. | Articolo di prova | Condizione di prova | Altre note |
| 1 | Immagazzinamento ad alta temperatura | +80°C / 96H |
1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
|
| 2 | Disponibilità a bassa temperatura | -30°C / 96H | |
| 3 | Alta velocità, in funzione | +70°C / 96H | |
| 4 | Temperature basse. | -20°C / 96H | |
| 5 | Immagazzinamento ad alta temperatura/umidità | 60°C x 90%RH /96H | |
| 6 | Shock termico e di freddo | Stato statico, -20°C ((30 min) ~70°C (30 min),50 cicli |
7" TFT 1024x600 punti
