5Display TFT da 5 pollici Produttore, tipo ritratto Display TFT PCAP da 5,5 pollici

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

5Display TFT da 5 pollici Produttore, tipo ritratto Display TFT PCAP da 5,5 pollici

MOQ:	Negoziare
prezzo:	negotiate
Imballaggio standard:	Fabbricazione a partire da tessuti
Periodo di consegna:	16 giorni
Capacità di approvvigionamento:	10000 pezzi

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Shenzhen, Guangdong

Marca

TXWEI

Certificazione

ISO9001 IS014001 IATF16949

Numero di modello

TXW550039N0-CTP

Evidenziare:

Pannello LCD TFT 720*1280

Pannello leggibile di TFT LCD di luce solare

5Pannello LCD TFT da 0

Descrizione del prodotto

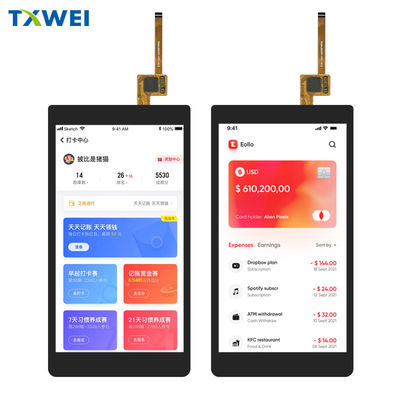

TFT LCD Touch 5.5" Inch HD 720x1280 Ritratto IPS Full Viewing Angle TFT Con Interfaccia MIPI Con Modulo LCD CTP

5.5 pollici TFT Display Manufacturer, Portrait Type 5.5 pollici PCAP TFT Display Introduzione

Caratteristiche

Questo display LCD TFT da 5,5 polliciTXW550039N0-CTP3 ha una diagonale di 5,5 pollici e una risoluzione di 720x1280 pixel.
Questo modulo LCD da 5,5 pollici è dotato di unST7703un circuito integrato, che include le funzioni del controller e del driver IC e supporta le interfacce MIPI.
Questo display TFT PCAP da 5,5 pollici ha la tensione di alimentazione (Vdd) da 21V.
Questo schermo LCD da 5,5 pollici è un display di tipo IPS con un angolo di visione completo 85/85/85/85 max.
questo TFT da 5,5 polliciTXW550039N0-CTPviene visualizzato in modalità ritratto con una luminosità di 350 nits e può essere personalizzato
Questo display TFT da 5,5 pollici è dotato di un pannello touch PCAP (proiezione capacitiva), conST7703IC, interfaccia I2C e tecnologia touch a 5 punti, che forniscono un'esperienza reattiva e user-friendly.
Questo display TFT PCAP da 5,5 pollici può funzionare a temperature comprese tra -20 °C e +70 °C; la sua temperatura di conservazione è compresa tra -30 °C e +80 °C.
Indipendentemente dal fatto che sia utilizzato all'interno o all'esterno, questo display LCD TFT da 5,5 pollici può soddisfare vari requisiti di visualizzazione.PDA portatile, macchina POS, strumento di rilevamento, controllo medico, sicurezza, display didattico, pannello di controllo delle attrezzature e altri campi.

Informazioni sul prodotto

Prodotto:	5Display LCD TFT da 0,5 pollici
Risoluzione:	720x1280 punti
Interfaccia:	MIPI
Direzione di visione:	IPS angolo di visione completo ((85/85/85/85)
Schermo tattile:	PCAP
Struttura del PCAP:	G+FF
Controller CTP:	GT911
Controller LCD:	ST7703
Dimensione del vetro di copertura:	Personalizzabile
Collegamento:	ZIF FPC
Numero di pin:	25 pin
Luminanza superficiale:	350 Cd/m2 (nits)
Durata di vita del LED:	30000 ore
Rispetto:	Conformità CE & FCC & RoHS

5.5 pollici TFT Display Manufacturer, Portrait Type 5.5 pollici PCAP TFT Display Drawing

5Display TFT da 5 pollici Produttore, tipo ritratto Display TFT PCAP da 5,5 pollici 0

5Display TFT da 5 pollici Produttore, tipo ritratto Display TFT PCAP da 5,5 pollici 1

AbsolutoMAxiomRdi raggiungere

Caratteristiche	Il simbolo	Un minuto.	- Max, ti prego.	Unità
Temperatura di funzionamento LCM	T_OPR	- Venti	+60	°C
Temperatura di stoccaggio LCM	T_STG	- Trenta	+ 70	°C
TP Temperatura di funzionamento e umidità ((20% ~ 90%RH)	T_OPR	- Venti	+60	°C
TP SStemperatura e umidità di stoccaggio ((20% ~ 90%RH)	T_STG	- Trenta	+ 70	°C
Umidità	RH	-	90	%

Caratteristiche dell'unità di retroilluminazione

Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 14 LED bianchi.

Caratteristiche	Il simbolo	Un minuto.	Tipo	- Max, ti prego.	Unità	Altre note
Voltaggio in avanti	V._F	19.6	- Non lo so.	22.4	V.	- Non lo so.
Corrente in avanti	Io..._F	- Non lo so.	40	- Non lo so.	mA	- Non lo so.
Luminance ((Con LCD + CTP)	Lv	- Non lo so.	TBD	- Non lo so.	cd/m²	- Non lo so.
Tempo di vita del LED	N/A	- Non lo so.	30,000	- Non lo so.	Ora	Nota 1

Nota:

(1)La durata di vita del LED è definita come la diminuzione della luminosità del modulo al 50% della luminosità originale a IL=20mA/LED. La durata di vita del LED potrebbe essere ridotta se il funzionamento del LED è superiore a 25mA/LED.

Descrizione della funzione del modulo

Numero PIN.	Il simbolo	LCM Funzionale
1-2	LEDA	alimentazione del terminale di ingresso dell'anodo di retroilluminazione.
3-4	LEDK.	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
5	GND	Terreno di potenza
6	IOVCC1.8V	Fonte di alimentazione di I/O e di interfaccia (IOVCC):1da.65V a 2.0V
7	V.CI2.8V	Fornitore di alimentazione analogo (VCI):2.5V a 3.3V
8	RISET	Ripristina il terminale di ingresso del segnale.
9	TE	Imposta l'impulso della testa per un effetto di strappo.
10	LCD-ID	Identificazione del codice PIN per il circuito ID.
11	GND	Terreno di potenza
12	CLKP	Input del segnale differenziale dell'orologio dell'interfaccia ad alta velocità/outputperni
13	CLKN	Input del segnale differenziale dell'orologio dell'interfaccia ad alta velocità/outputperni
14	GND	Terreno di potenza
15	D0P	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
16	D0N	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
17	GND	Terreno di potenza
18	D1P	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
19	D1N	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
20	GND	Terreno di potenza
21	D2P	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
22	D2N	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
23	GND	Terreno di potenza
24	D3P	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
25	D3N	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità

Numero PIN.	Il simbolo	TPFunzionale
1	CTP_VCC 3.3V.	Pannello sensoriale Powerfornitura2.8~3.3V
2	CTP_RST1.8V.	Ripristino del pannello tattile
3	CTP_SCL1.8V.	Orologio I2C del pannello tattile
4	CTP_SDA1.8V.	Dati I2C del pannello tattile
5	CTP_INT1.8V.	Uscita di interruzione del pannello tattile
6	GND	POvere Ground

RElemento di prova di affidabilità

- No, no, no, no.	Articolo di prova	Condizione di prova	Altre note
1	Immagazzinamento ad alta temperatura	+70°C / 96H	1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
2	Disponibilità a bassa temperatura	-30°C / 96H
3	Alta velocità, in funzione	+60°C / 96H
4	Temperature basse.	-20°C / 96H
5	Immagazzinamento ad alta temperatura/umidità	50°C x 90%RH /96H
6	Shock termico e di freddo	Stato statico, -20°C ((30 min) ~60°C (30 min),10 cicli

5.5 pollici TFT Display Manufacturer, Portrait Type 5.5 pollici PCAP TFT Display Image

Parola chiave di ricerca: tft 5.5, tft 5,5", 5,5" tft LCD, 5,5" tft LCD, 5,5" tft LCD, tft LCD 5.5Display tft da 5,5 pollici, display tft da 5,5 pollici, display tft da 5,5.5, display tft 5,5", 5,5 pollici schermo tft, 5,5 pollici schermo tft, 5,5 pollici schermo tft, schermo tft 5.5, schermo TFT da 5,5 pollici, schermo TFT da 5,5 pollici, schermo TFT da 5,5 pollici, schermo TFT da 5,5 pollici, schermo TFT da 5,5 pollici, schermo TFT da 5,5 pollici, schermo TFT da 5,5 pollici, schermo TFT da 5,5 pollici, HD da 5,5 pollici,ST7703LCD 720x1280.
