Multi Touch PCAP TFT 5,5 pollici Display MIPI Interfaccia 1080 * 1920 pixel Garanzia basso prezzo

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

Multi Touch PCAP TFT 5,5 pollici Display MIPI Interfaccia 1080 * 1920 pixel Garanzia basso prezzo

MOQ:	Negoziare
prezzo:	negotiate
Imballaggio standard:	Fabbricazione a partire da tessuti
Periodo di consegna:	16 giorni
Capacità di approvvigionamento:	10000 pezzi

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Shenzhen, Guangdong

Marca

TXWEI

Certificazione

ISO9001 IS014001 IATF16949

Numero di modello

TXW550040N0-CTP

Evidenziare:

Display LCD TFT IPS HX8399C

Esposizione di IPS TFT LCD dell'interfaccia di MIPI

5Modulo di visualizzazione LCD da 0

Descrizione del prodotto

5.5 INCH TOUCH PCAP TFT MIPI INTERFACE Introduzione al prodotto

TFT (Thin Film Transistor) è una tecnologia di display a cristalli liquidi che ha le caratteristiche di una velocità di risposta rapida e di un'elevata riproducibilità del colore.,fornendo una capacità di visualizzazione panoramica di quasi 180 gradi, che può mantenere la consistenza e la precisione del colore da qualsiasi angolazione.GT911 è un chip di controllo touch screen capacitivo ad alte prestazioni che supporta il multi touch e offre agli utenti un'esperienza interattiva fluidaCombinando precisione tattile e velocità di risposta con il chip GT911, il display TFT da 5,5 pollici con schermo LCD panoramico IPS può ottenere un funzionamento tattile ad alta precisione e una risposta rapida.Tianxianwei è un esperto di prodotti IPS, che fornisce ai clienti oltre 500 tipi di prodotti IPS applicati in vari settori.

Lo schermo TXW550040N0-CTP ha una risoluzione ad alta definizione di 1080 * 1920, garantendo la chiarezza delle immagini e la ricchezza dei dettagli.fornire una buona visibilità anche in ambienti a forte luce. Tianxianwei TXW550040N0-CTP può raggiungere vari livelli di luminosità in base alle esigenze del cliente.

Lo schermo di visualizzazione TXW550040N0-CTP è ampiamente utilizzato in PDA portatili all'aperto, attrezzature fotografiche, strumenti, telecomandi di veicoli aerei senza pilota e altri campi.La sua elevata risoluzione e la sua funzionalità multi-touch offrono agli utenti una ricca esperienza interattiva e metodi di funzionamento convenienti.

Caratteristiche

Articolo	Specificità	Unità
Dimensione dello schermo	5.5	centimetro
Numero di pixel	1080*3RGB ((H) X1920 ((V)	Pixel
Area di visualizzazione	68.04 ((H) * 120.96 ((V)	mm
Pitch dei pixel	0.021(H) *0.063(V)	mm
Dimensione del profilo	75.8 ((W) ×139.9 ((H) ×3.49 ((T)	mm
Disposizione dei pixel	Striscia verticale RGB	- Sì.
Modalità di visualizzazione	Normalmente nero	- Sì.
Direzione di visione (occhio)	Tutti	- Sì.
Display colore	262K	- Sì.
Luminanza ((cd/m2)	1100	acne
Rapporto di contrasto	800:1	- Sì.
Interfaccia	MIPI
Luce di fondo	Tipo di luce laterale a LED	- Sì.
IC LCM	HX8399C
CTP IC	GT911
Temperatura di funzionamento	- 20 ~ 60	°C
Temperatura di conservazione	-30 ~ 70	°C

Disegno di contorno

Multi Touch PCAP TFT 5,5 pollici Display MIPI Interfaccia 1080 * 1920 pixel Garanzia basso prezzo 0

Multi Touch PCAP TFT 5,5 pollici Display MIPI Interfaccia 1080 * 1920 pixel Garanzia basso prezzo 1

Descrizione della funzione del modulo

Numero di pin	Il simbolo	Descrizione
1	GND	Terreno di potenza
2	GND	Terreno di potenza
3	CTP_RST	Ripristino del pannello tattile
4	RISET	Ripristina il terminale di ingresso del segnale.
5	CTP_INT	Uscita di interruzione del pannello tattile
6	TE	Il segnale di effetto strappo viene utilizzato per sincronizzare l' MCU con la memoria framing
7	CTP_SDA	Dati I2C del pannello tattile
8	LCD_ID	Non collegato
9	CTP_SCL	Orologio I2C del pannello tattile
10	GND	Terreno di potenza
11	CTP_VCC	Pannello sensoriale
12	D0N	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
13	GND	Terreno di potenza
14	D0P	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
15	LEDA	alimentazione del terminale di ingresso dell'anodo di retroilluminazione.
16	GND	Terreno di potenza
17	LEDA	alimentazione del terminale di ingresso dell'anodo di retroilluminazione.
18	D1N	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
19	GND	Terreno di potenza
20	D1P	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
21	LEDK	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
22	GND	Terreno di potenza
23	LEDK	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
24	CLKN	Pini di ingresso/uscita del segnale differenziale dell'orologio di interfaccia ad alta velocità
25	LEDK	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
26	CLKP	Pini di ingresso/uscita del segnale differenziale dell'orologio di interfaccia ad alta velocità
27	GND	Terreno di potenza
28	GND	Terreno di potenza
29	PWM	Questo perno si collega al driver LED esterno.
30	D2N	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
31	IOVCC 1,8 V	Fornitore di alimentazione per I/O.
32	D2P	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
33	GND	Terreno di potenza
34	GND	Terreno di potenza
35	VSP	Tensione di ingresso esterna (4,8V~6V)
36	D3N	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
37	VSN	tensione di ingresso esterna ((-4,8V~-6V)
38	D3P	Pini di ingresso/uscita del segnale differenziale di interfaccia dati ad alta velocità
39	GND	Terreno di potenza
40	GND	Terreno di potenza

AbsolutoMAxiomRdi raggiungere

Caratteristiche	Il simbolo	Un minuto.	- Max, ti prego.	Unità
Temperatura di funzionamento LCM	T_OPR	- Venti	+60	°C
Temperatura di stoccaggio LCM	T_STG	- Trenta	+ 70	°C
TP Temperatura di funzionamento e umidità ((20% ~ 90%RH)	T_OPR	- Venti	+60	°C
TP SStemperatura e umidità di stoccaggio ((20% ~ 90%RH)	T_STG	- Trenta	+ 70	°C
Umidità	RH	-	90	%

TFT DCCCaratteristiche

Caratteristiche	Il simbolo	Un minuto.	Tipo.	- Max, ti prego.	Unità	Nota
Tensione di alimentazione per I/O	VDDIO	1.65	1.8	3.3	V.
Voltaggio di ingresso esterno per ((DC/DC)	VSP	4.8	- Non lo so.	6.0	V.
Voltaggio di ingresso esterno per ((DC/DC)	VSN	- Sei.0	- Non lo so.	- Quattro.8	V.

Caratteristiche dell'unità di retroilluminazione

Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 15 LED bianchi, le cui caratteristiche sono illustrate nelle tabelle seguenti.

Caratteristiche	Il simbolo	Un minuto.	Tipo	- Max, ti prego.	Unità	Altre note
Voltaggio in avanti	V._F	28	- Non lo so.	32	V.	-
Corrente in avanti	Io..._F	- Non lo so.	60	-	mA	-
Luminance ((Con LCD + CTP)	Lv	- Non lo so.	1200	- Non lo so.	cd/m²	-
Tempo di vita del LED	N/A	- Cosa?	30,000	- Non lo so.	Ora	Nota 1

Nota:

La durata di vita del LED è definita come la diminuzione della luminosità del modulo al 50% della luminosità originale a_L= 20mA/LED. Il tempo di vita del LED potrebbe essere ridotto se si_Lè superiore a 25 mA/LED.

RElemento di prova di affidabilità

- No, no, no, no.	Articolo di prova	Condizione di prova	Altre note
1	Immagazzinamento ad alta temperatura	+70°C / 96H	1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
2	Disponibilità a bassa temperatura	-30°C / 96H
3	Alta velocità, in funzione	+60°C / 96H
4	Temperature basse.	-20°C / 96H
5	Immagazzinamento ad alta temperatura/umidità	50°C x 90%RH /96H
6	Shock termico e di freddo	Stato statico, -20°C ((30 min) ~60°C (30 min),10 cicli

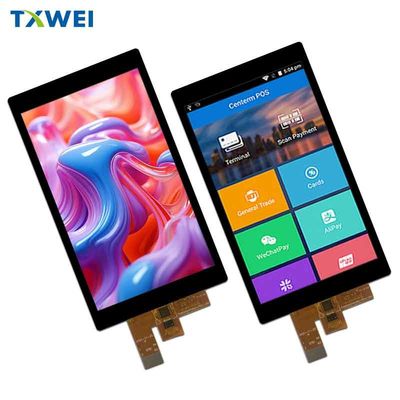

Immagine del prodotto

Multi Touch PCAP TFT 5,5 pollici Display MIPI Interfaccia 1080 * 1920 pixel Garanzia basso prezzo 4
