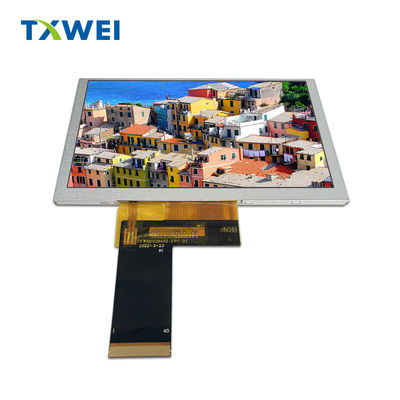

5 pollici IPS TFT LCD 800*480 Pixel 262K Display a colori ST7262 Driver IC

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

5 pollici IPS TFT LCD 800*480 Pixel 262K Display a colori ST7262 Driver IC

MOQ:	Negoziare
prezzo:	negotiate
Imballaggio standard:	Fabbricazione a partire da tessuti
Periodo di consegna:	16 giorni
Capacità di approvvigionamento:	10000 pezzi

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Shenzhen, Guangdong

Marca

TXWEI

Certificazione

CE FCC IS014001 IATF16949

Numero di modello

TXW500094S6

Evidenziare:

Display LCD TFT

Descrizione del prodotto

PRoduct Introduzione

5 pollici 800*480 interfaccia RGB 24 BIT tft 5 pollici schermo LCD touch screen personalizzato tft display LCD

L'IPS TFT LCD da 5 pollici è uno schermo a colori da 262K con una diagonale di 5 pollici e una risoluzione di 800 * 480 matrice di punti.fornire angoli di visione ultra ampi per garantire agli utenti un'esperienza visiva coerente da diverse angolazioniQuesto schermo supporta la tecnologia touch RTP a singolo punto e CTP a più punti, consentendo un'interazione intuitiva tra uomo e computer.

Il display LCD IPS TFT da 5 pollici è un display ad alta definizione con interfaccia RGB. La sua tensione logica di lavoro è di 16,8V, con un driver IC ST7262 integrato e una temperatura di lavoro di -30 + 85C.

Lo schermo LCD IPS TFT da 5 pollici è ampiamente utilizzato in apparecchiature all'aperto ad alta luminosità, cruscotti per veicoli elettrici, cruscotti per motocicli, apparecchiature di monitoraggio del congelamento, ecc..L'obiettivo è quello di migliorare la qualità dei prodotti e la qualità della loro produzione, grazie alle loro eccellenti prestazioni e alla vasta gamma di scenari di applicazione.soddisfare le esigenze degli utenti in materia di visualizzazione delle immagini, e supportare servizi personalizzati per soddisfare le esigenze specifiche delle applicazioni.

Caratteristiche
Dimensione: 5 pollici
Risoluzione:800*480pixel
Modalità di visualizzazione: IPS
Controllo del driver:ST7262
Luminosità: 1500 cd/m2
Tipi di interfaccia: RGB
Temperatura di lavoro: -30 °C a 85 °C
Temperatura di conservazione:-30 °C a 85 °C
Tipo di retroilluminazione: retroilluminazione a LED, luminosità e quantità variano a seconda del modello

DisegnoDisegno

5 pollici IPS TFT LCD 800*480 Pixel 262K Display a colori ST7262 Driver IC 0

5 pollici IPS TFT LCD 800*480 Pixel 262K Display a colori ST7262 Driver IC 1

Descrizione della funzione del modulo

Numero PIN.	Il simbolo	Descrizione
1	LEDK	Fornitura di alimentazione per il catodo della retroilluminazione
2	LEDA	L'anodo di retroilluminazione
3	GND	GND
4	VDD	Fornitura di energia elettrica
5 ~ 12	R0~R7	8 bit di bus di dati visualizzare dati rossi.
13 ~ 20	G0~G7	Display dei dati in verde del bus dati a 8 bit
21 ~ 28	B0~B7	Display dei dati blu del bus dati a 8 bit
29	GND	GND
30	DCLK	Segnale di pixel clock in RGB I/F
31	DISP	DISP=0:Modalità standby (default),DISP=1:Modalità normale di visualizzazione
32	HSYNC	Sincronizzazione orizzontale del segnale in RGB I/F
33	VSYNC	Sincronizzazione verticale del segnale in RGB I/F
34	DE	Segnale di attivazione dati in modalità I/F RGB 1
35	NC	NC
36	GND	GND
37	XR(NC)	NC
38	YD ((NC)	NC
39	XL ((NC)	NC
40	S.U.C.	NC

Caratteristiche dell'unità di retroilluminazione

Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 18 LED bianchi.

Caratteristiche	Il simbolo	Un minuto.	Tipo	- Max, ti prego.	Unità	Altre note
Voltaggio in avanti	V._F	16.5	- Non lo so.	17.4	V.	- Non lo so.
Corrente in avanti	Io..._F	- Non lo so.	120	- Non lo so.	mA	- Non lo so.
Luminanza (con LCD)	Lv	- Non lo so.	1500	- Non lo so.	cd/m²	- Non lo so.
Tempo di vita del LED	N/A	- Non lo so.	20,000	- Non lo so.	Ora	Nota 1

Nota:

La durata di vita del LED è definita come la diminuzione della luminosità del modulo al 50% della luminosità originale a_L= 20mA/LED. Il tempo di vita del LED potrebbe essere ridotto se si_Lè superiore a 25 mA/LED.

Specifica ottica

5 pollici IPS TFT LCD 800*480 Pixel 262K Display a colori ST7262 Driver IC 2

Articolo di prova di affidabilità

- No, no, no, no.	Articolo di prova	Condizione di prova	Altre note
1	Immagazzinamento ad alta temperatura	+85°C / 240H	1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
2	Disponibilità a bassa temperatura	-30°C / 240H
3	Alta velocità, in funzione	+85°C / 240H
4	Temperature basse.	-30°C / 240H
5	Immagazzinamento ad alta temperatura/umidità	60+5°C x 90%RH / 240H
6	Shock termico e di freddo	Stato statico, -30°C ((30 min) ~85°C (30 min),50 cicli

PRoduzioneImmagine

Impianti di fabbrica e certificati
